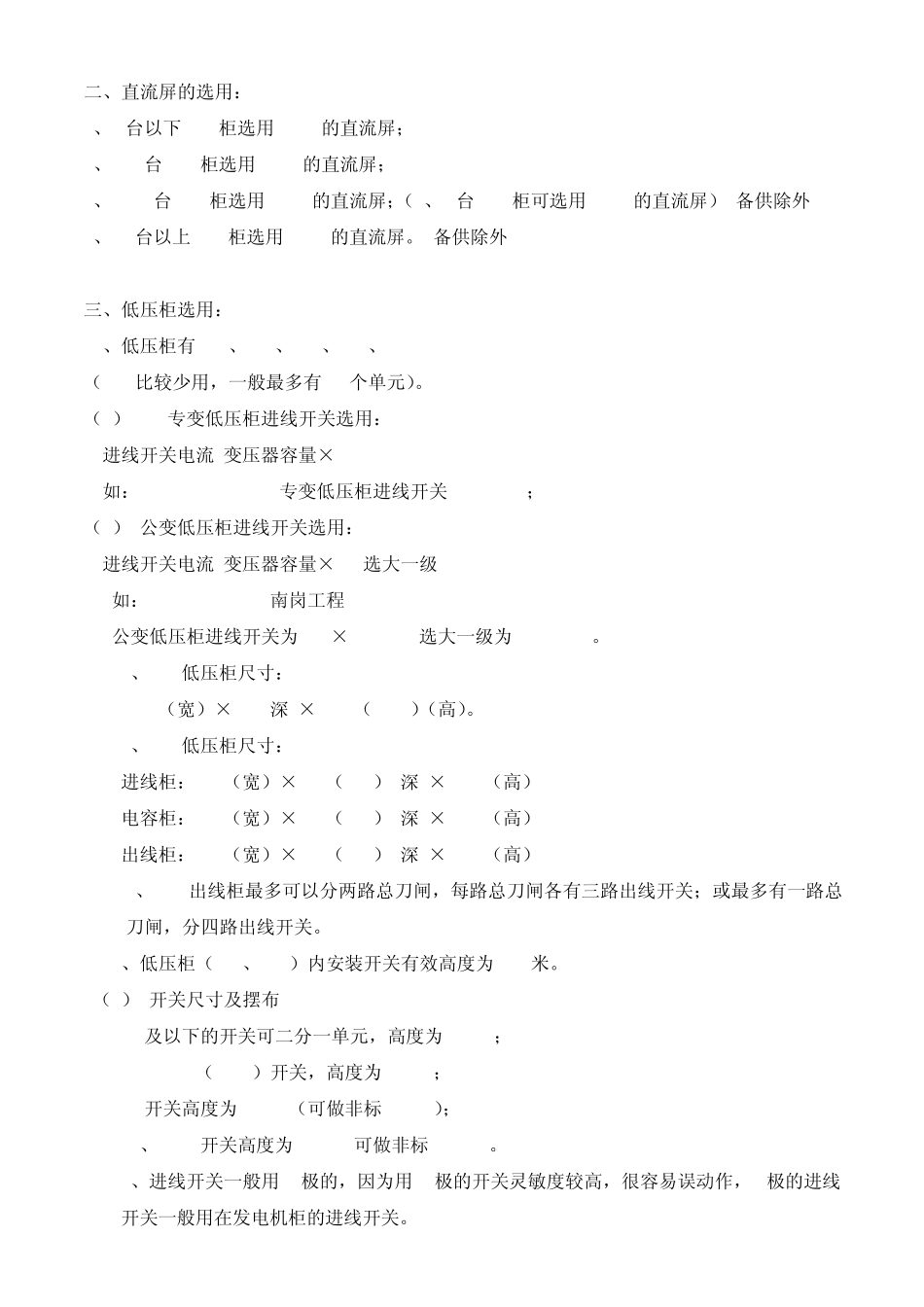

广州供电局设计规范 一、高压柜的选用： 1、单台专变Sn≤630kVA，选用HXGN环网柜。 环网柜有一组四台（含进线副柜、熔丝柜、计量柜、出线柜）； 有一组两台（含进线柜、计量出线柜）。 2、单台专变Sn>630kVA或多台变压器必须选用KYN中置柜。 KYN-12尺寸为800（宽）×1500(深)×2200（高）。 3、公变及综合房全部要求选用SF6全密封全绝缘柜。 4、KYN中置柜高压进线开关：VD4为ABB牌子、EV12或EVolis为施耐德牌子、VS1为国产牌子、西门子 NXACT、纳图 NV-12、ABB-Vmax或VD4、通用GE-VB2等。 5、低压开关 T5N630R500 3P、T5H630R500 3P 都是 ABB型号，其中N表示标准型、H表示高级型，Emax 智能低压断路器、Tmax低压塑壳开关。 6、高压柜有如下型号品牌柜：西门子 NXAIR、纳图 NES、ABB UniGear-ZS1、GE P/VII等。 7、高压进线柜计算电流等于变压器容量÷10÷1.732 如:SCB10-1000kVA I=1000÷10÷1.732=57.7A 8、高压进线柜电流互感器的选择：（建筑设计院说不用×1.3） 计算电流×1.3然后选择电流互感器。（×1.3是考虑过载后的电流） 如：2台2500kVA变压器进线柜电流 I=5000÷10÷1.732=288.68A 288.68×1.3=375.29所以选择 400/5电流互感器。 9、萝岗区高压计量柜普遍采用3CT、3PT，进线柜与出线柜采用2CT。 10、低压柜计算电流等于容量S（功率 P）÷1.732÷0.38kV（0.4kV） 如：SCB10-630kVA，I=630kVA÷1.732÷0.38kV=957.22A（南岗工程） I=148kW÷1.732÷0.38kV=224.87A 10、315kVA以下的变压器采用低压计量，315kVA以上的变压器采用高压计量。 11、新规定：2000kVA以上变压器工程，高压柜至变压器段电缆最少要用3×240。 12、设计化：变压器容量等于功率。即 S=P 求 2500kVA的变压器计算电流 装置容量（P）=1.732UI 2500kW=1.732×0.4I I=3600A 二、直流屏的选用： 1、3台以下KYN柜选用10AH的直流屏； 2、4~6台KYN柜选用20AH的直流屏； 3、7~10台KYN柜选用40AH的直流屏；（7、8台KYN柜可选用30AH的直流屏）(备供除外) 4、10台以上KYN柜选用60AH的直流屏。(备供除外) 三、低压柜选用： 1、低压柜有GGR、GGD、GCK、GCL、GCS （GCS比较少用，一般最多有18个单元）。 （1） 专变低压柜进线开关选用： 进线开关电流=变压器容量×2 如：SCB10-1000kVA 专变低压柜进线开关2000A/3P； （2） 公变低压柜进线开关选用： 进线开关电流=变压器容量×2 选大一级 如：SCB10-630kVA(南岗工程)...
