广联达2008图形软件代码解释一览表

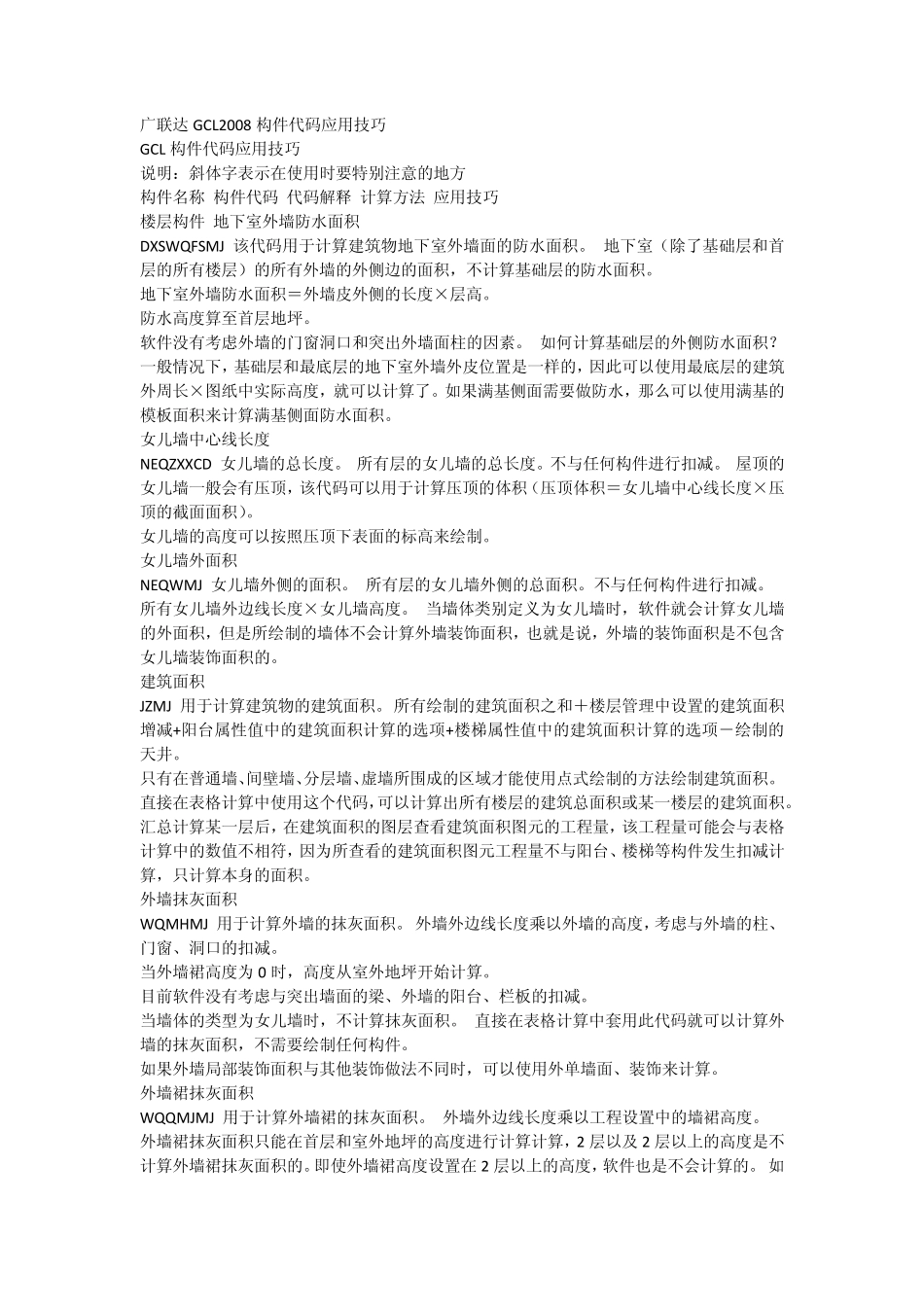

广联达GCL2008 构件代码应用技巧 GCL 构件代码应用技巧 说明：斜体字表示在使用时要特别注意的地方 构件名称 构件代码 代码解释 计算方法 应用技巧 楼层构件 地下室外墙防水面积 DXSWQFSMJ 该代码用于计算建筑物地下室外墙面的防水面积。 地下室（除了基础层和首层的所有楼层）的所有外墙的外侧边的面积，不计算基础层的防水面积。 地下室外墙防水面积＝外墙皮外侧的长度×层高。 防水高度算至首层地坪。 软件没有考虑外墙的门窗洞口和突出外墙面柱的因素。 如何计算基础层的外侧防水面积？一般情况下，基础层和最底层的地下室外墙外皮位置是一样的，因此可以使用最底层的建筑外周长×图纸中实际高度，就可以计算了。如果满基侧面需要做防水，那么可以使用满基的模板面积来计算满基侧面防水面积。 女儿墙中心线长度 NEQZXXCD 女儿墙的总长度。 所有层的女儿墙的总长度。不与任何构件进行扣减。 屋顶的女儿墙一般会有压顶，该代码可以用于计算压顶的体积（压顶体积＝女儿墙中心线长度×压顶的截面面积）。 女儿墙的高度可以按照压顶下表面的标高来绘制。 女儿墙外面积 NEQWMJ 女儿墙外侧的面积。 所有层的女儿墙外侧的总面积。不与任何构件进行扣减。 所有女儿墙外边线长度×女儿墙高度。 当墙体类别定义为女儿墙时，软件就会计算女儿墙的外面积，但是所绘制的墙体不会计算外墙装饰面积，也就是说，外墙的装饰面积是不包含女儿墙装饰面积的。 建筑面积 JZMJ 用于计算建筑物的建筑面积。 所有绘制的建筑面积之和＋楼层管理中设置的建筑面积增减+阳台属性值中的建筑面积计算的选项+楼梯属性值中的建筑面积计算的选项－绘制的天井。 只有在普通墙、间壁墙、分层墙、虚墙所围成的区域才能使用点式绘制的方法绘制建筑面积。 直接在表格计算中使用这个代码，可以计算出所有楼层的建筑总面积或某一楼层的建筑面积。 汇总计算某一层后，在建筑面积的图层查看建筑面积图元的工程量，该工程量可能会与表格计算中的数值不相符，因为所查看的建筑面积图元工程量不与阳台、楼梯等构件发生扣减计算，只计算本身的面积。 外墙抹灰面积 WQMHMJ 用于计算外墙的抹灰面积。 外墙外边线长度乘以外墙的高度，考虑与外墙的柱、门窗、洞口的扣减。 当外墙裙高度为 0 时，高度从室外地坪开始计算。 目前软件没有考虑与突出墙面的梁、外墙的阳台、栏板的扣减。 当墙体的类型为女儿墙时，不计算抹灰面积。 直接在表格计算中套...
