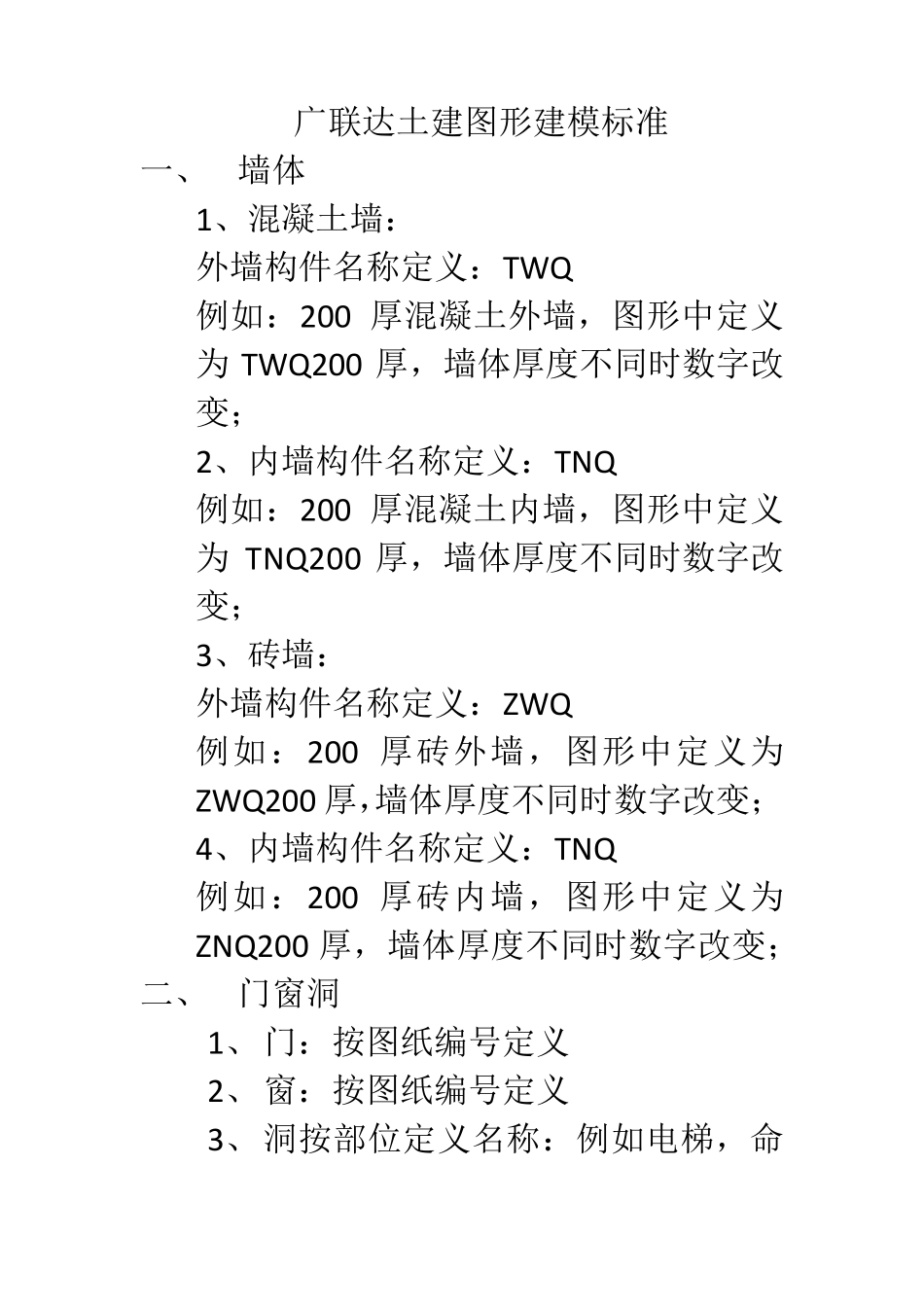

广联达土建图形建模标准

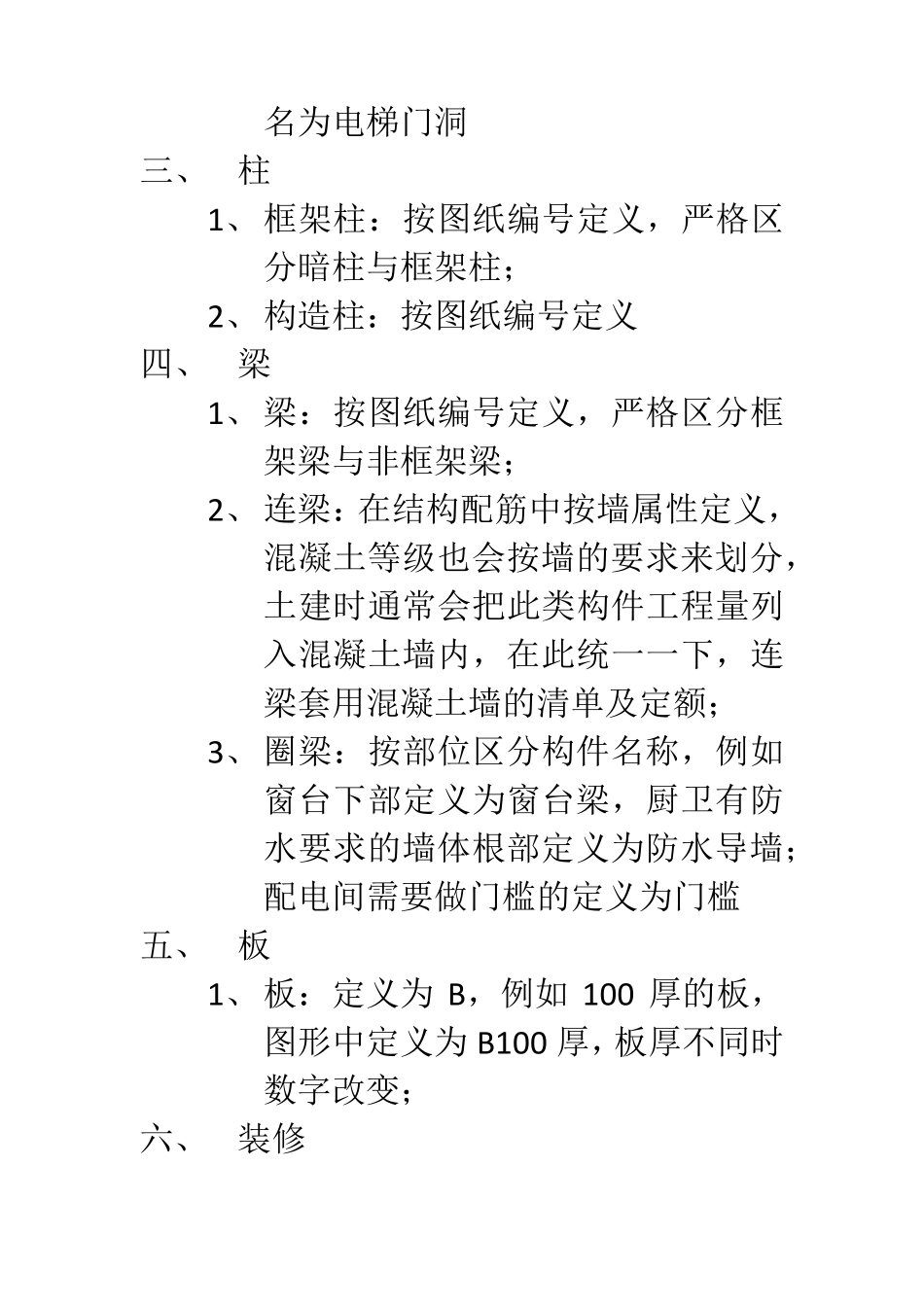

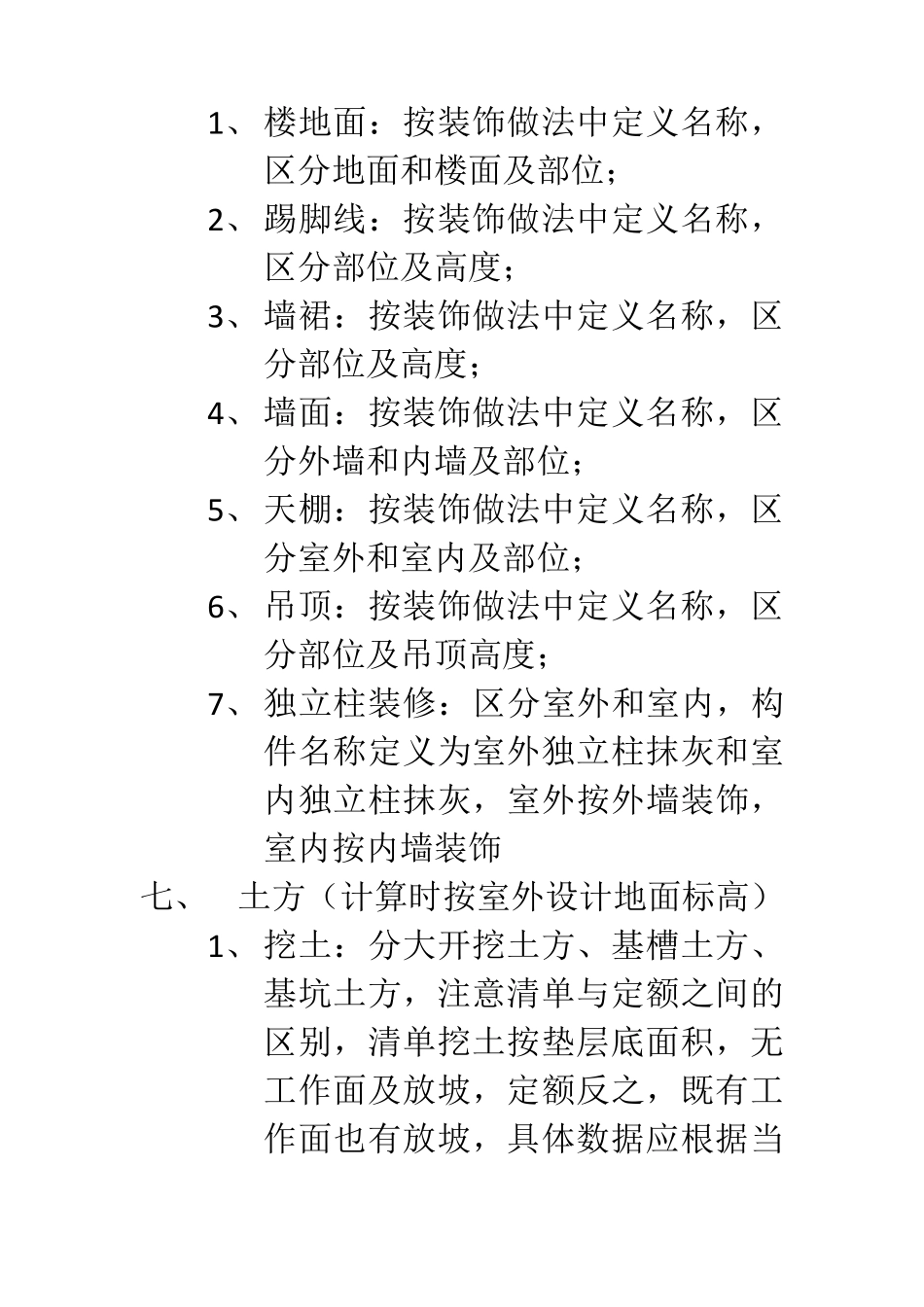

广联达土建图形建模标准 一、 墙体 1、混凝土墙： 外墙构件名称定义：TWQ 例如：200 厚混凝土外墙，图形中定义为 TWQ200 厚，墙体厚度不同时数字改变； 2、内墙构件名称定义：TNQ 例如：200 厚混凝土内墙，图形中定义为 TNQ200 厚，墙体厚度不同时数字改变； 3、砖墙： 外墙构件名称定义：ZWQ 例如：200 厚砖外墙，图形中定义为ZWQ200 厚，墙体厚度不同时数字改变； 4、内墙构件名称定义：TNQ 例如：200 厚砖内墙，图形中定义为ZNQ200 厚，墙体厚度不同时数字改变； 二、 门窗洞 1、 门：按图纸编号定义 2、 窗：按图纸编号定义 3、 洞按部位定义名称：例如电梯，命名为电梯门洞 三、 柱 1、 框架柱：按图纸编号定义，严格区分暗柱与框架柱； 2、 构造柱：按图纸编号定义 四、 梁 1、 梁：按图纸编号定义，严格区分框架梁与非框架梁； 2、 连梁：在结构配筋中按墙属性定义，混凝土等级也会按墙的要求来划分，土建时通常会把此类构件工程量列入混凝土墙内，在此统一一下，连梁套用混凝土墙的清单及定额； 3、 圈梁：按部位区分构件名称，例如窗台下部定义为窗台梁，厨卫有防水要求的墙体根部定义为防水导墙；配电间需要做门槛的定义为门槛 五、 板 1、 板：定义为B，例如 100 厚的板，图形中定义为B100 厚，板厚不同时数字改变； 六、 装修 1、 楼地面：按装饰做法中定义名称，区分地面和楼面及部位； 2、 踢脚线：按装饰做法中定义名称，区分部位及高度； 3、 墙裙：按装饰做法中定义名称，区分部位及高度； 4、 墙面：按装饰做法中定义名称，区分外墙和内墙及部位； 5、 天棚：按装饰做法中定义名称，区分室外和室内及部位； 6、 吊顶：按装饰做法中定义名称，区分部位及吊顶高度； 7、 独立柱装修：区分室外和室内，构件名称定义为室外独立柱抹灰和室内独立柱抹灰，室外按外墙装饰，室内按内墙装饰 七、 土方（计算时按室外设计地面标高） 1、 挖土：分大开挖土方、基槽土方、基坑土方，注意清单与定额之间的区别，清单挖土按垫层底面积，无工作面及放坡，定额反之，既有工作面也有放坡，具体数据应根据当前工程和计算规则来判断； 2、 回填：在这里你们要特别注意，图形中回填工程量往往误差很大，需要你们自己去验算，挖土总体积扣除埋置在基础内的混凝土、砖墙体积，如果为地下室则扣除垫层、满堂基础、集水井体积及地下室外形体积，剩余的则为回填体积； 3、 房...
