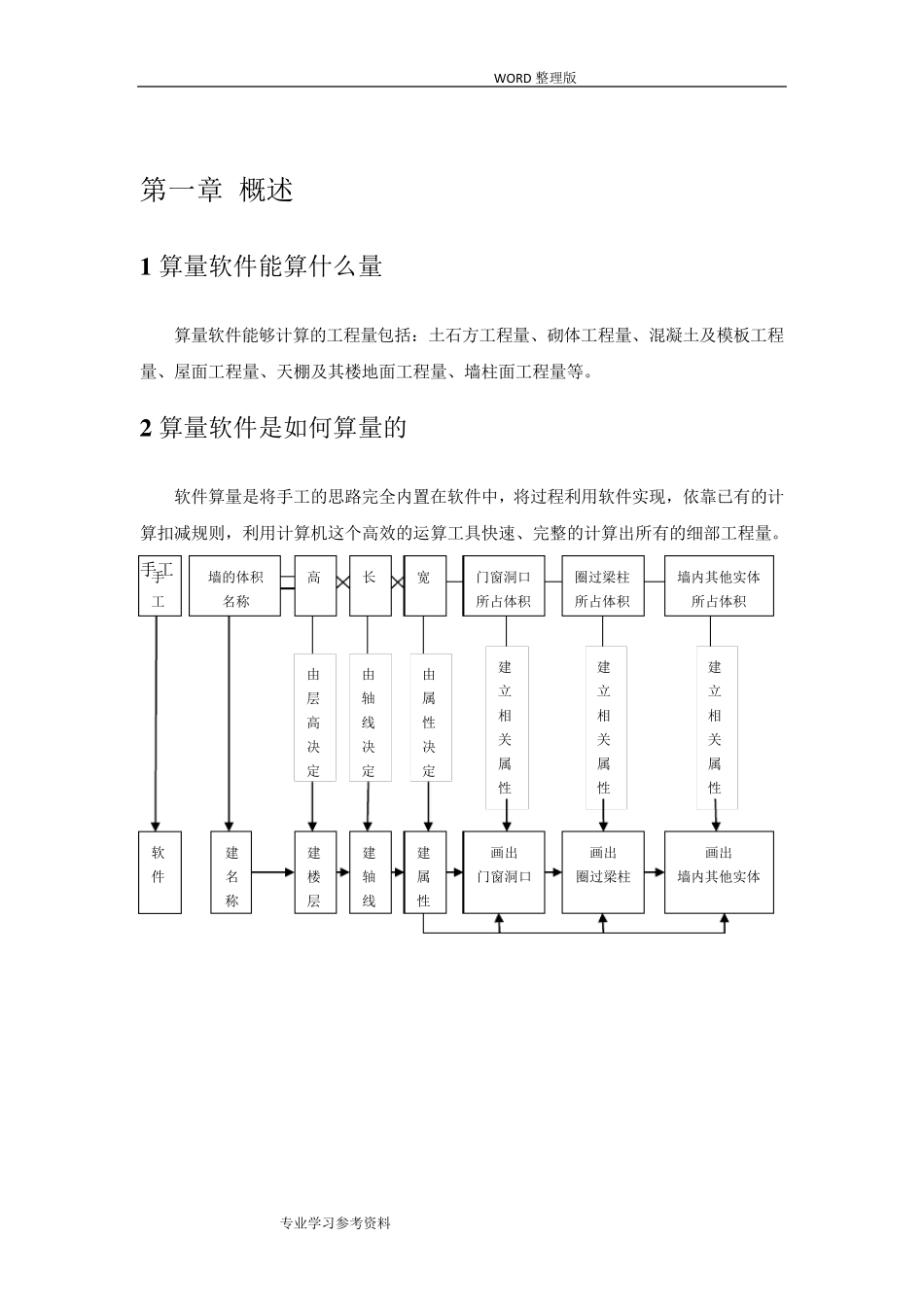

建筑图形算量 W ORD 整理版 专业学习参考资料 第一章 概述 1 算量软件能算什么量 算量软件能够计算的工程量包括：土石方工程量、砌体工程量、混凝土及模板工程量、屋面工程量、天棚及其楼地面工程量、墙柱面工程量等。 2 算量软件是如何算量的 软件算量是将手工的思路完全内置在软件中，将过程利用软件实现，依靠已有的计算扣减规则，利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量。 手工 手工 墙的体积名称 高 圈过梁柱 所占体积 门窗洞口 所占体积 宽 长 墙内其他实体 所占体积 软件 建名称 建楼层 画出 圈过梁柱 画出 门窗洞口 建属性 建轴线 画出 墙内其他实体 由层高决定 由轴线决定 由属性决定 建立相关属性 建立相关属性 建立相关属性 W ORD 整理版 专业学习参考资料 3 用软件做工程的顺序 4 软件操作流程 按施工图的顺序：先结构后建筑，先地上后地下，先主体后屋面、先室内后室外。图形算量将一套图分成建筑、装饰、基础、其他四个部分，再把每部分的构件分组，分别一次性处理完每组构件的所有内容，做到清楚、完整 W ORD 整理版 专业学习参考资料 5 软件界面 第二章 建工程 一、进入软件 （1 ）双击桌面“广联达图形算量软件GCL2008”图标（如图 1 ），启动软件。（2 ）点击新建向导（如图 2 ），进入新建工程。 图 1 图 2 W ORD 整理版 专业学习参考资料 二、建工程 1.工程名称 图 3 2.工程信息 输入室外地坪相对±0.000 标高（如图 4）。输入完毕后点击下一步。 W ORD 整理版 专业学习参考资料 图4 3.编制信息 页面的内容只起标识作用，不需要进行输入。直接点击下一步。 图5 W ORD 整理版 专业学习参考资料 4.完成新建工程操作 确认输入的所有信息没有错误以后，点击完成（如图6 ）。 图6 W ORD 整理版 专业学习参考资料 第三章 建楼层 1.进入楼层信息 图7 2.添加楼层 图8 3.修改楼层名称 将第四层的名称修改为屋面层。 图9 W ORD 整理版 专业学习参考资料 4.修改层高 根据图纸在层高一列修改每层的层高数值，修改完毕后楼层的定义完成。 图1 0 第四章 建轴网 1.进入轴网页面 图1 1 图1 2 2.定义正交轴网 （1）新建“正交轴网”。 W ORD 整理版 专业学习参考资料 图1 3 （2 ）定义下开间尺寸。 图1 4 （3 ）定义上开间尺寸。将图纸上开间轴距依次填入添加框中，输...
