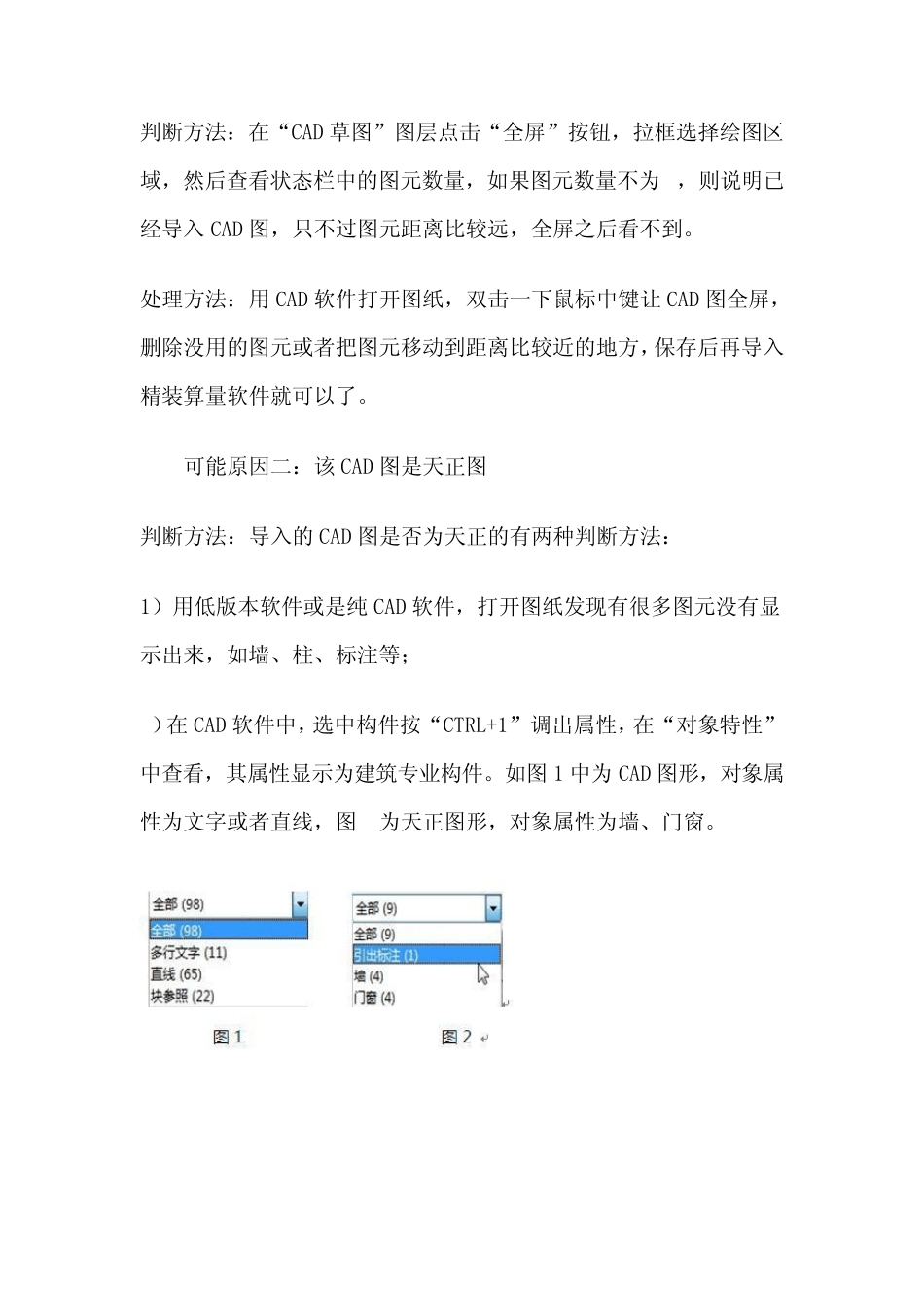

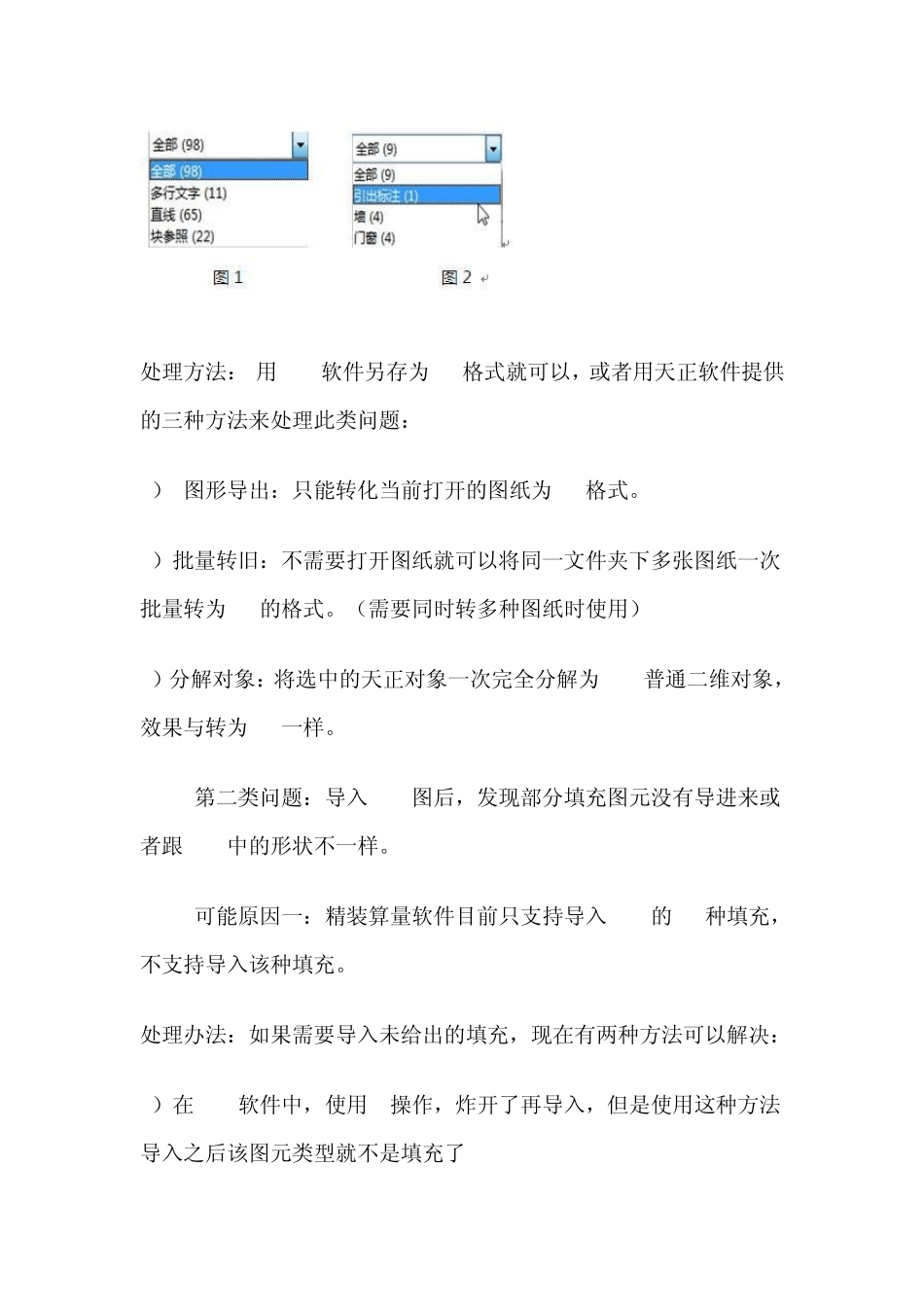

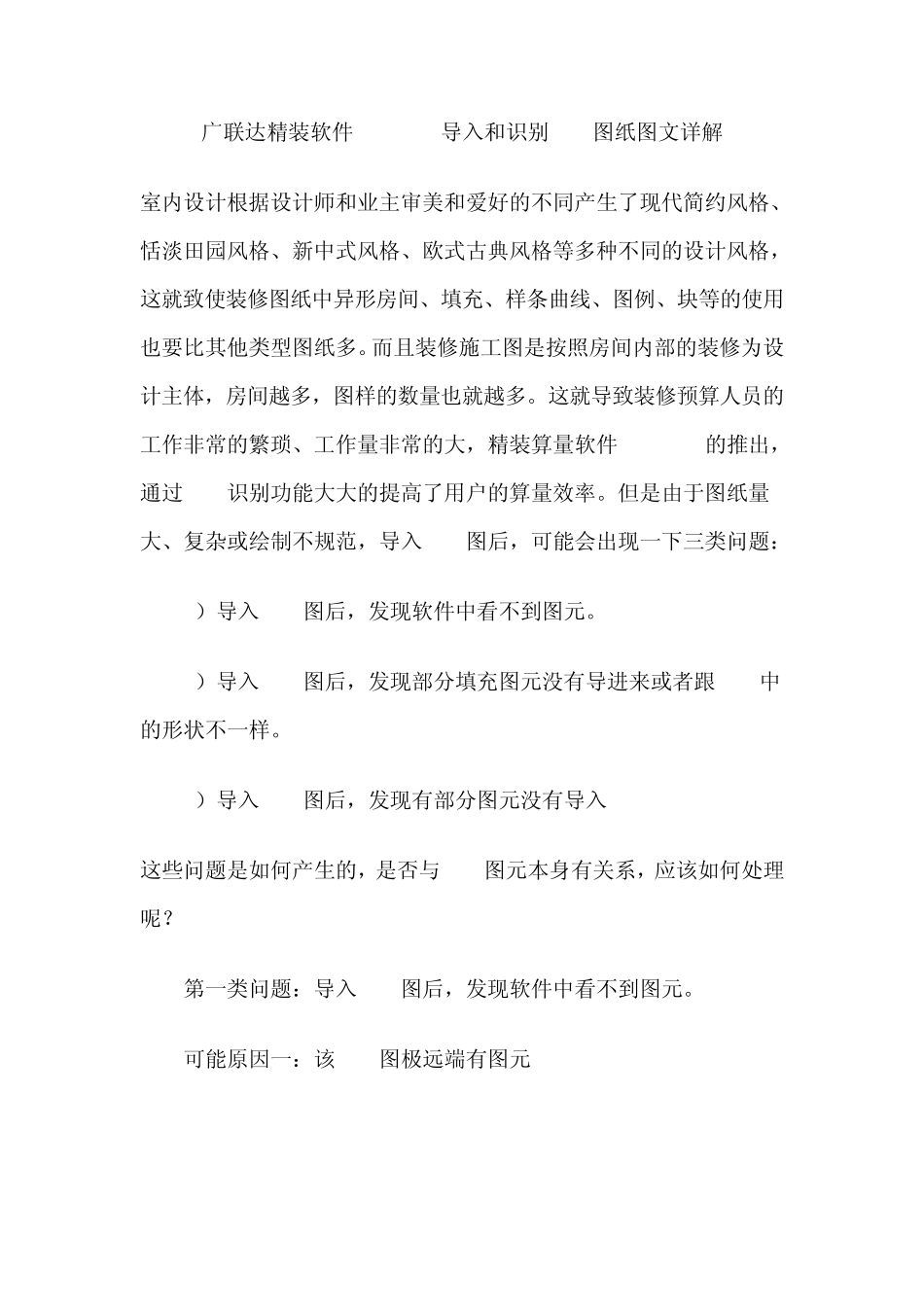

广联达精装软件GDQ2010导入和识别CAD图纸图文详解 室内设计根据设计师和业主审美和爱好的不同产生了现代简约风格、恬淡田园风格、新中式风格、欧式古典风格等多种不同的设计风格,这就致使装修图纸中异形房间、填充、样条曲线、图例、块等的使用也要比其他类型图纸多。而且装修施工图是按照房间内部的装修为设计主体,房间越多,图样的数量也就越多。这就导致装修预算人员的工作非常的繁琐、工作量非常的大,精装算量软件GDQ2010的推出,通过 CAD识别功能大大的提高了用户的算量效率。但是由于图纸量大、复杂或绘制不规范,导入CAD图后,可能会出现一下三类问题: 1)导入CAD图后,发现软件中看不到图元。 2)导入CAD图后,发现部分填充图元没有导进来或者跟 CAD中的形状不一样。 3)导入CAD图后,发现有部分图元没有导入 这些问题是如何产生的,是否与 CAD图元本身有关系,应该如何处理呢? 第一类问题:导入CAD图后,发现软件中看不到图元。 可能原因一:该 CAD图极远端有图元 判断方法:在“CAD 草图”图层点击“全屏”按钮,拉框选择绘图区域,然后查看状态栏中的图元数量,如果图元数量不为 0,则说明已经导入 CAD 图,只不过图元距离比较远,全屏之后看不到。 处理方法:用 CAD 软件打开图纸,双击一下鼠标中键让 CAD 图全屏,删除没用的图元或者把图元移动到距离比较近的地方,保存后再导入精装算量软件就可以了。 可能原因二:该 CAD 图是天正图 判断方法:导入的 CAD 图是否为天正的有两种判断方法: 1)用低版本软件或是纯 CAD 软件,打开图纸发现有很多图元没有显示出来,如墙、柱、标注等; 2)在CAD 软件中,选中构件按“CTRL+1”调出属性,在“对象特性”中查看,其属性显示为建筑专业构件。如图 1 中为 CAD 图形,对象属性为文字或者直线,图 2为天正图形,对象属性为墙、门窗。 处理方法: 用CAD软件另存为T3格式就可以,或者用天正软件提供的三种方法来处理此类问题: 1) 图形导出:只能转化当前打开的图纸为T3格式。 2)批量转旧:不需要打开图纸就可以将同一文件夹下多张图纸一次批量转为T3的格式。(需要同时转多种图纸时使用) 3)分解对象:将选中的天正对象一次完全分解为CAD普通二维对象,效果与转为T3一样。 第二类问题:导入 CAD图后,发现部分填充图元没有导进来或者跟 CAD中的形状不一样。 可能原因一:精装算量软件目前只支持导入 CAD的30种填充,不支持导入该种填...
