广联达钢筋算量学习(梁)

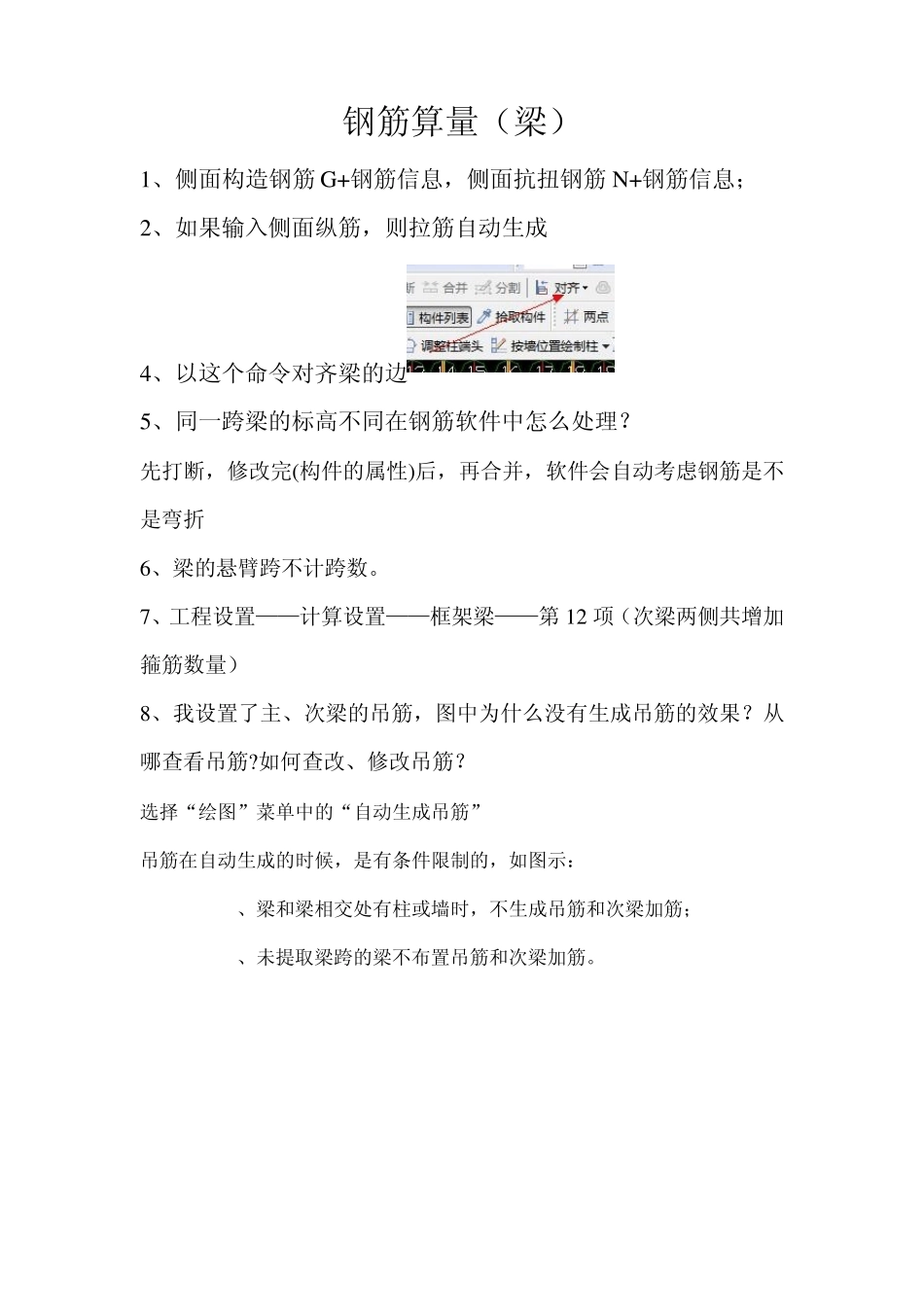

广联达钢筋算量学习(梁)_第1页
1/7

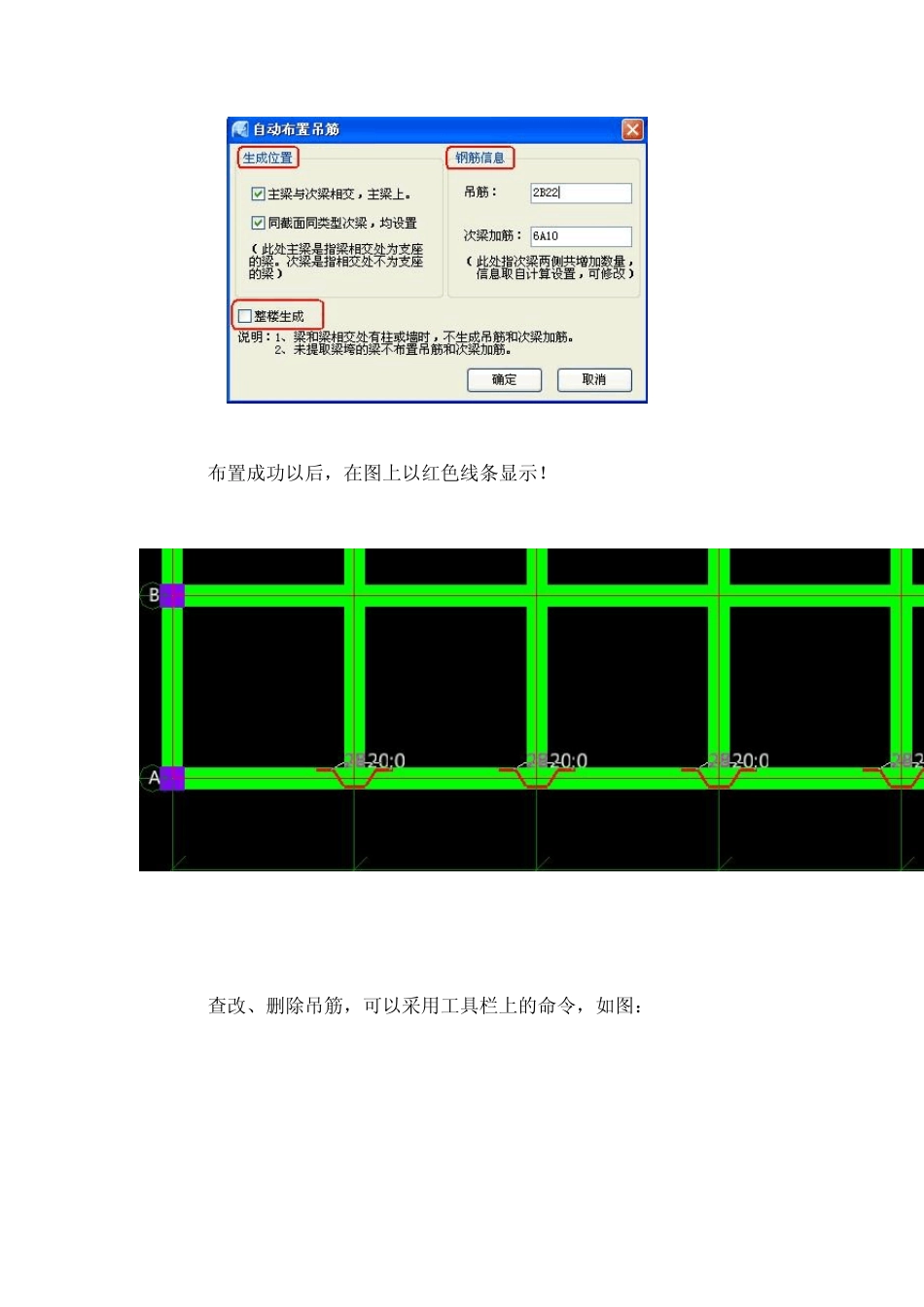

广联达钢筋算量学习(梁)_第2页
2/7

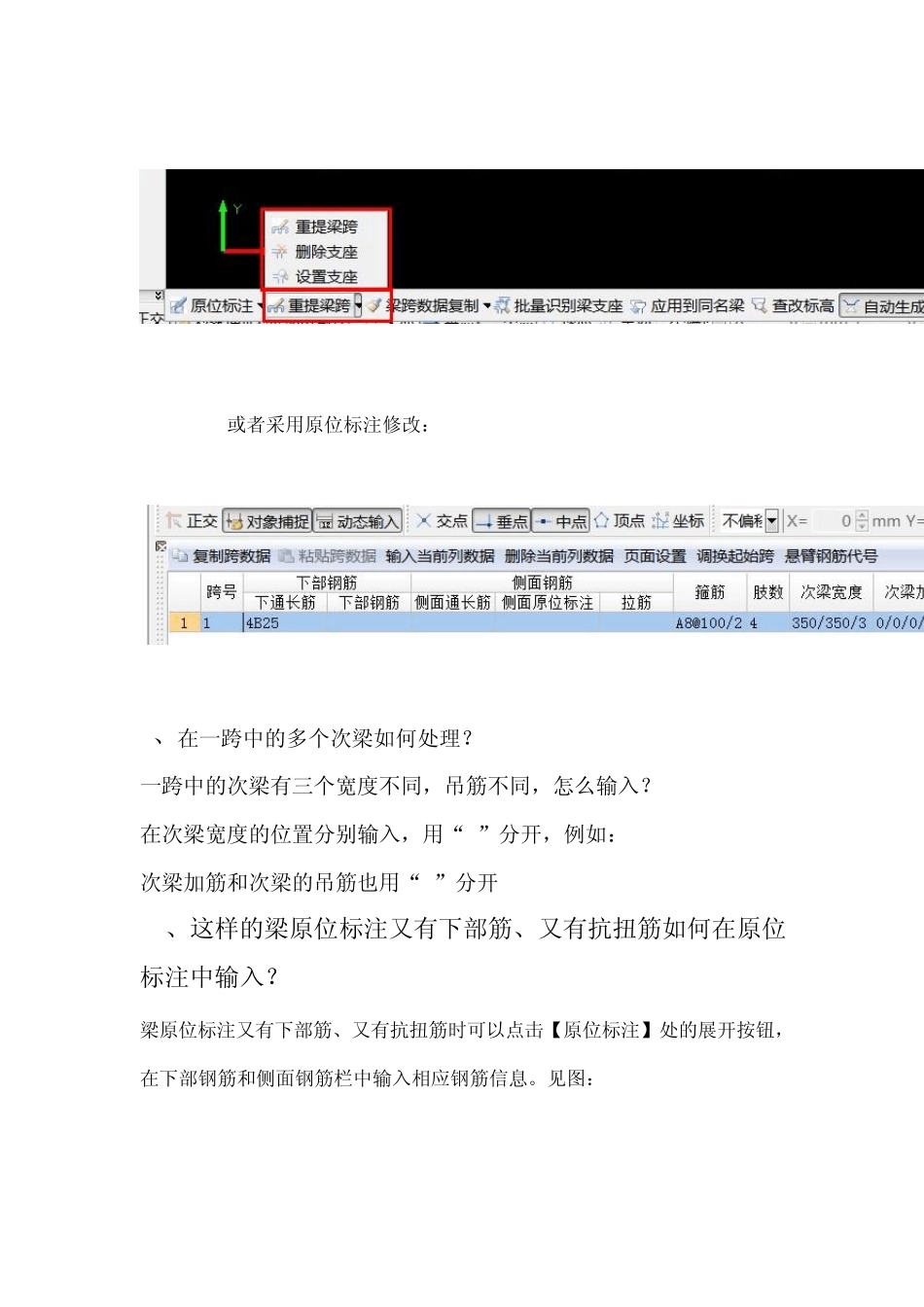

广联达钢筋算量学习(梁)_第3页
3/7
钢筋算量(梁) 1、侧面构造钢筋G +钢筋信息,侧面抗扭钢筋N +钢筋信息; 2、如果输入侧面纵筋,则拉筋自动生成 4、以这个命令对齐梁的边 5、同一跨梁的标高不同在钢筋软件中怎么处理? 先打断,修改完(构件的属性)后,再合并,软件会自动考虑钢筋是不是弯折 6、梁的悬臂跨不计跨数。 7、工程设置——计算设置——框架梁——第 12 项(次梁两侧共增加箍筋数量) 8、我设置了主、次梁的吊筋,图中为什么没有生成吊筋的效果?从哪查看吊筋?如何查改、修改吊筋? 选择“绘图”菜单中的“自动生成吊筋” 吊筋在自动生成的时候,是有条件限制的,如图示: 1、梁和梁相交处有柱或墙时,不生成吊筋和次梁加筋; 2、未提取梁跨的梁不布置吊筋和次梁加筋。 布置成功以后,在图上以红色线条显示! 查改、删除吊筋,可以采用工具栏上的命令,如图: 或者采用原位标注修改: 9、在一跨中的多个次梁如何处理? 一跨中的次梁有三个宽度不同,吊筋不同,怎么输入? 在次梁宽度的位置分别输入,用“/”分开,例如:200/300/350 次梁加筋和次梁的吊筋也用“/”分开 10、这样的梁原位标注又有下部筋、又有抗扭筋如何在原位标注中输入? 梁原位标注又有下部筋、又有抗扭筋时可以点击【原位标注】处的展开按钮,在下部钢筋和侧面钢筋栏中输入相应钢筋信息。见图: 11、基础梁原位标注时上部筋和下部筋的位置调换了,这样如何画啊 答:软件中基础梁原位标注是上部筋和下部筋的位置是倒过来布置的也,它是同框架梁向反布置的。 12、基础梁的底部纵筋为 6B 25 4/2 两层布置的,在钢筋算量的底部纵筋怎么输入啊? 答:可以在原位标注处直接输入:6B 25 空格4/2 13、在进行梁的原位标注时,同一梁的不同跨的原位标注是相同的,有什么办法能快速操作? 答:在钢筋2009中软件提供了一个“梁跨数据复制”的功能,可以进行同一道梁或者不同梁之间跨相同的钢筋信息进行快速的输入? 14、ggj中提取梁跨时提示“图元跨数与识别跨数不一致,请调整支座修改跨数”请问如何操作说细一点? 答:出现这样的提示,表明软件识别出的跨数与该梁属性中的“跨数”不相同。而梁属性中所标出的跨数,通常情况下并不是操作人员所输入进去的,而是软件根据梁名称小括号里的数字自动填写的。如 KL1(3) ,软件会认为该梁跨数为 3跨而把数字 3填入梁的属性里。在做梁的原位标注或重提梁跨等操作时,软件又会根据梁的支座来重新判断梁跨数。 就是说,软件...
