广联达钢筋输入规则

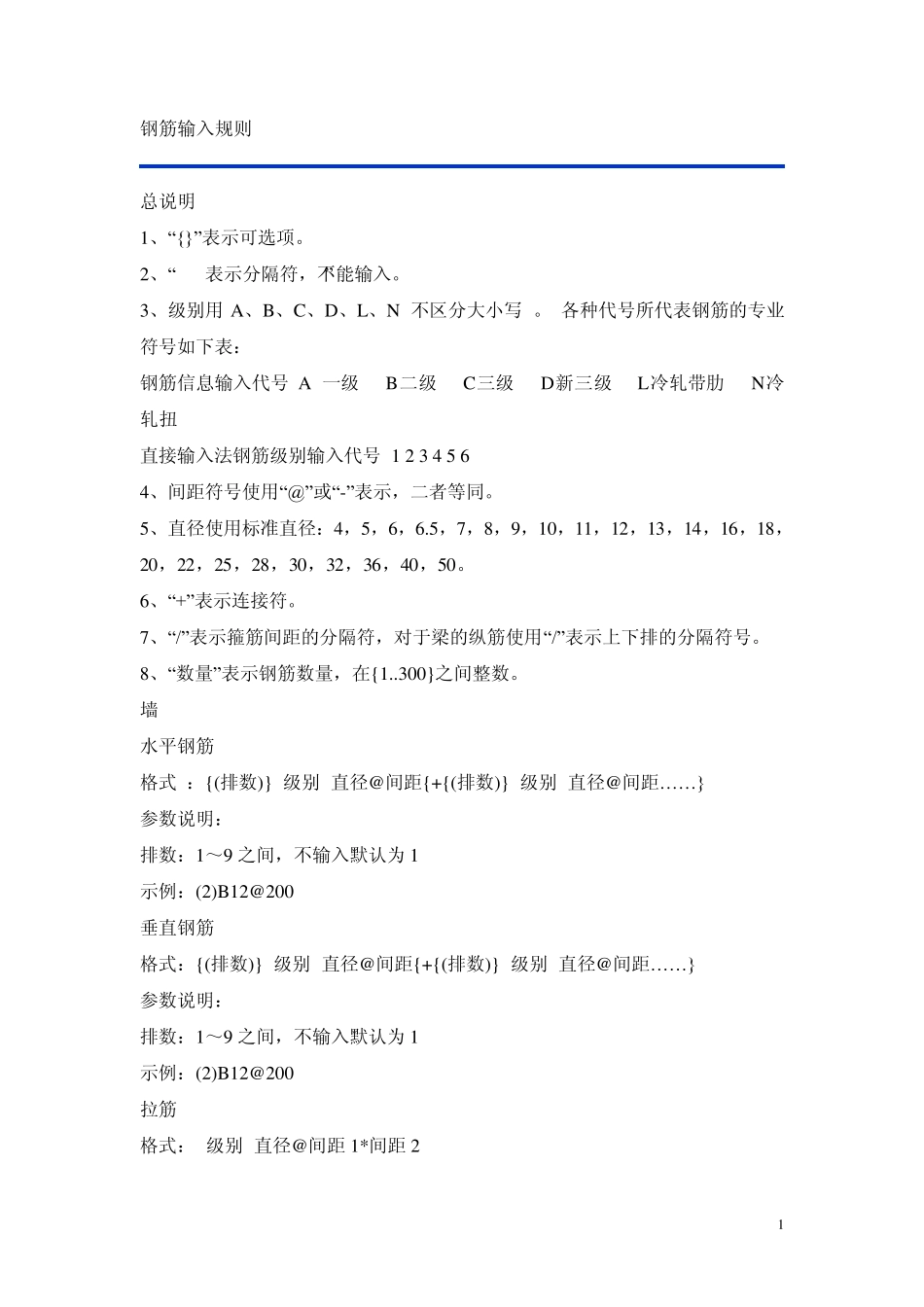

广联达钢筋输入规则_第1页
1/7

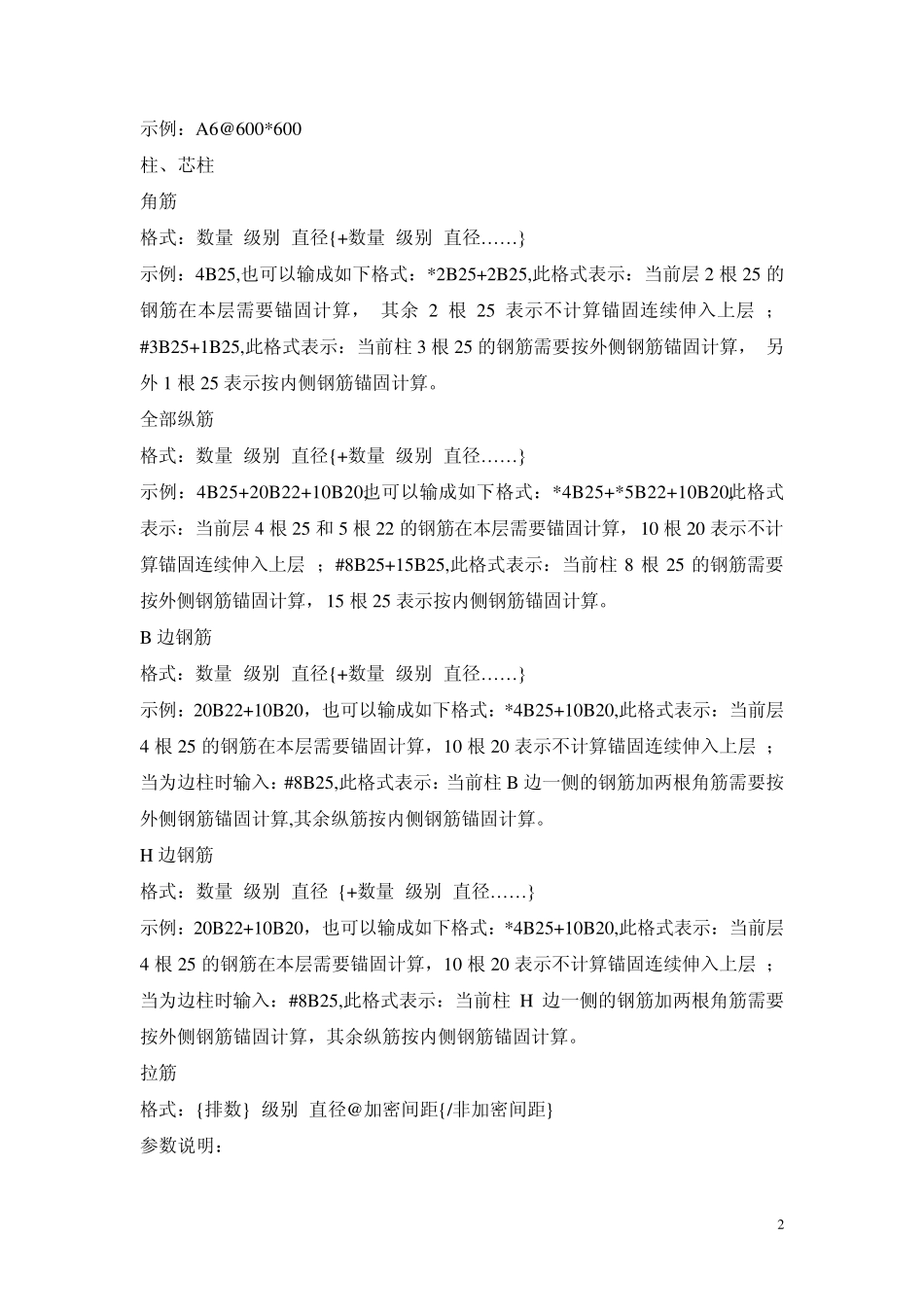

广联达钢筋输入规则_第2页
2/7

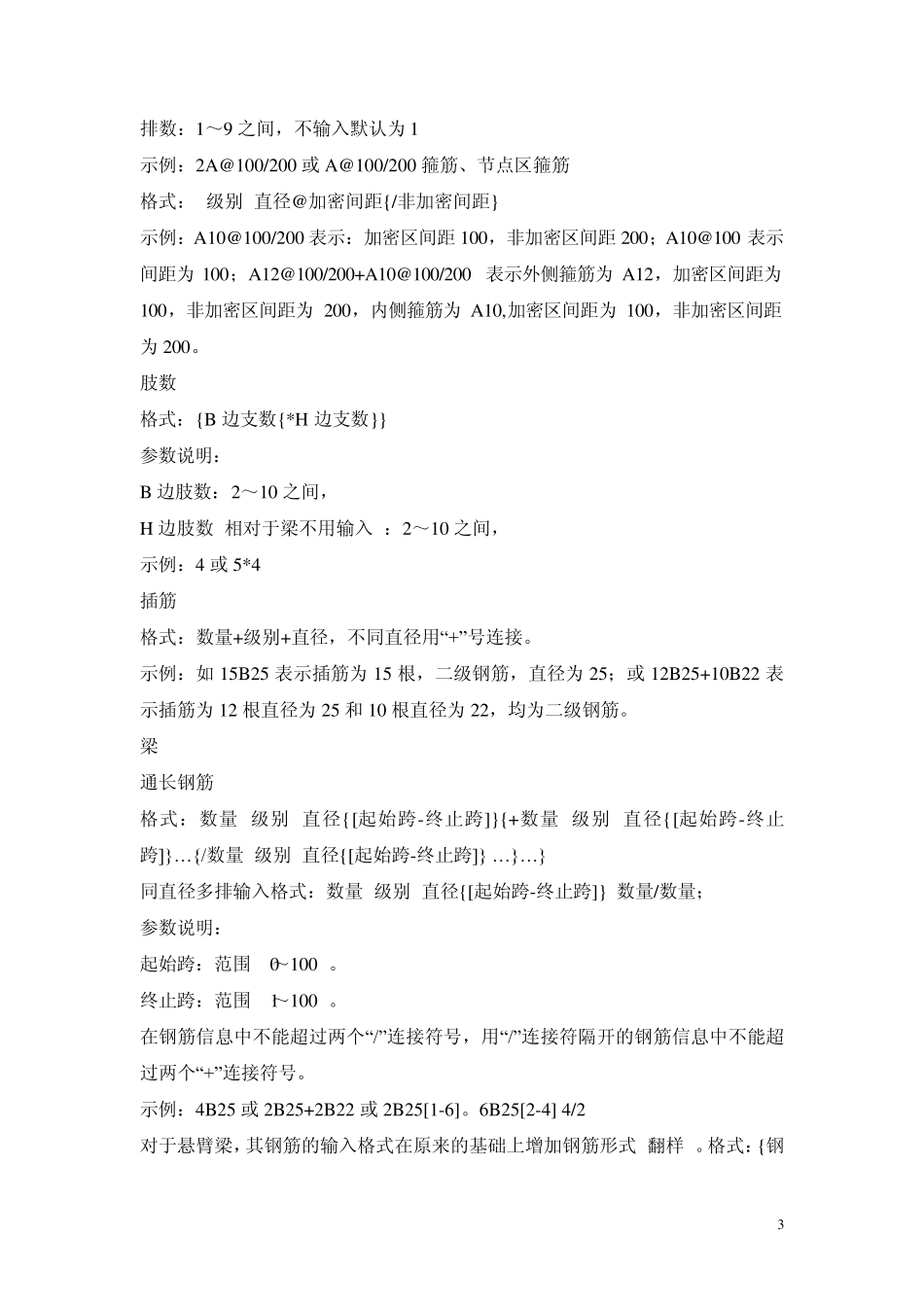

广联达钢筋输入规则_第3页
3/7
1 钢筋输入规则 总说明 1、“{}”表示可选项。 2、“<>”表示分隔符,不能输入。 3、级别用 A、B、C、D、L、N<不区分大小写>。 各种代号所代表钢筋的专业符号如下表: 钢筋信息输入代号 A<一级> B<二级> C<三级> D<新三级> L<冷轧带肋> N<冷轧扭> 直接输入法钢筋级别输入代号 1 2 3 4 5 6 4、间距符号使用“@”或“-”表示,二者等同。 5、直径使用标准直径:4,5,6,6.5,7,8,9,10,11,12,13,14,16,18,20,22,25,28,30,32,36,40,50。 6、“+”表示连接符。 7、“/”表示箍筋间距的分隔符,对于梁的纵筋使用“/”表示上下排的分隔符号。 8、“数量”表示钢筋数量,在{1..300}之间整数。 墙 水平钢筋 格式 :{(排数)}<级别>直径@间距{+{(排数)}<级别>直径@间距… … } 参数说明: 排数:1~9 之间,不输入默认为 1 示例:(2)B12@200 垂直钢筋 格式:{(排数)}<级别>直径@间距{+{(排数)}<级别>直径@间距… … } 参数说明: 排数:1~9 之间,不输入默认为 1 示例:(2)B12@200 拉筋 格式:<级别>直径@间距 1*间距 2 2 示例:A6@600*600 柱、芯柱 角筋 格式:数量<级别>直径{+数量<级别>直径… … } 示例:4B25,也可以输成如下格式:*2B25+2B25,此格式表示:当前层 2 根 25 的钢筋在本层需要锚固计算, 其余 2 根 25 表示不计算锚固连续伸入上层 ;#3B25+1B25,此格式表示:当前柱3 根 25 的钢筋需要按外侧钢筋锚固计算, 另外 1 根 25 表示按内侧钢筋锚固计算。 全部纵筋 格式:数量<级别>直径{+数量<级别>直径… … } 示例:4B25+20B22+10B20,也可以输成如下格式:*4B25+*5B22+10B20,此格式表示:当前层 4 根 25 和 5 根 22 的钢筋在本层需要锚固计算,10 根 20 表示不计算锚固连续伸入上层 ;#8B25+15B25,此格式表示:当前柱8 根 25 的钢筋需要按外侧钢筋锚固计算,15 根 25 表示按内侧钢筋锚固计算。 B 边钢筋 格式:数量<级别>直径{+数量<级别>直径… … } 示例:20B22+10B20,也可以输成如下格式:*4B25+10B20,此格式表示:当前层4 根 25 的钢筋在本层需要锚固计算,10 根 20 表示不计算锚固连续伸入上层 ;当为边柱时输入:#8B25,此格式表示:当前柱B 边一侧的钢筋加两根角筋需要按外侧钢筋锚固计算,其余纵筋按内侧钢筋锚固计算。 H 边钢筋 格式:数量<级别>直径 {+数量<级别>直径… … } 示例:20B2...
