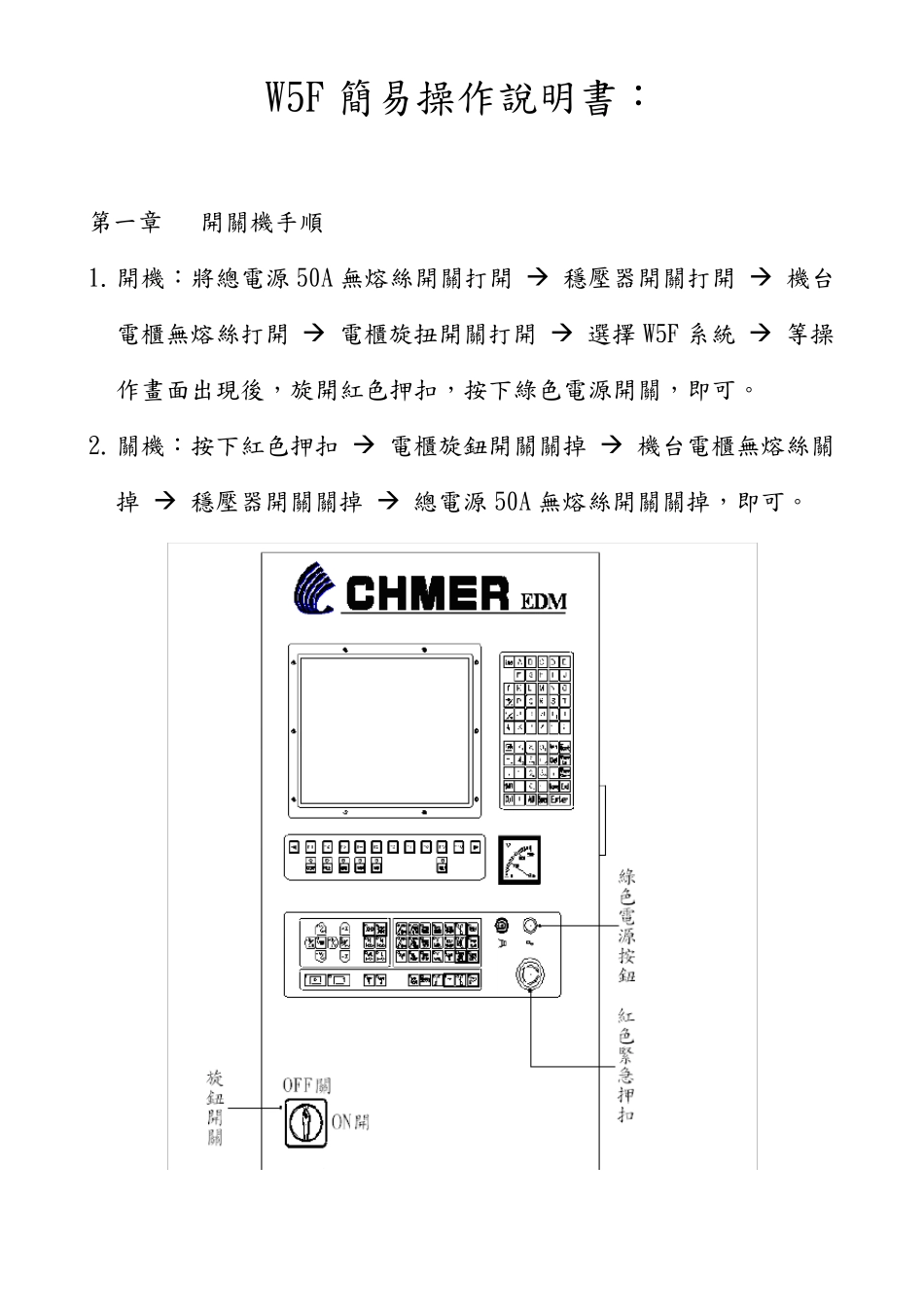

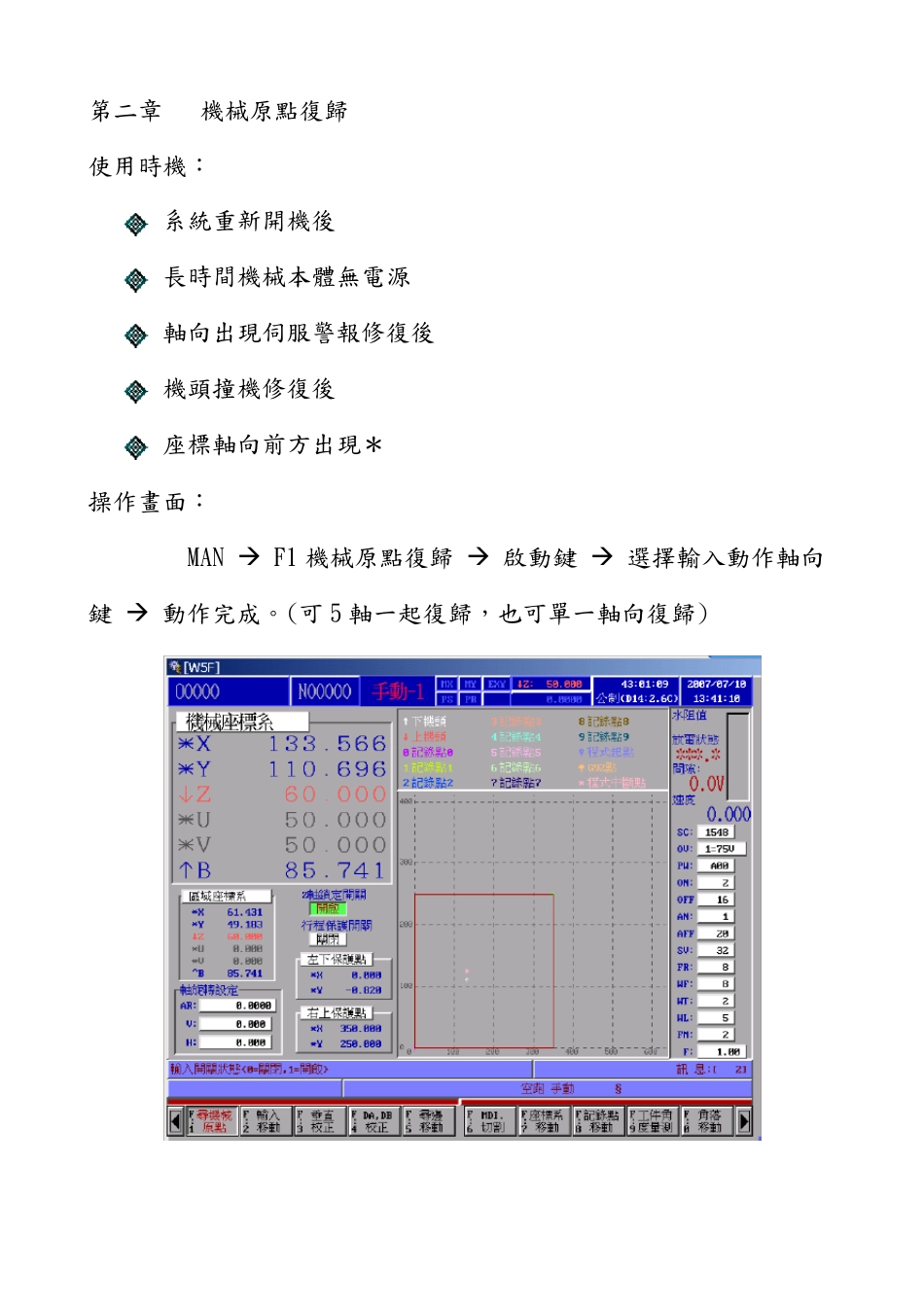

W5F 簡 易 操 作 說 明 書 ： 第 一 章 開 關 機 手 順 1. 開 機 ： 將 總 電 源 50A 無 熔 絲 開 關 打 開 穩 壓 器 開 關 打 開 機 台電 櫃 無 熔 絲 打 開 電 櫃 旋 扭 開 關 打 開 選 擇 W5F 系 統 等 操作 畫 面 出 現 後 ， 旋 開 紅 色 押 扣 ， 按 下 綠 色 電 源 開 關 ， 即 可 。 2. 關 機 ： 按 下 紅 色 押 扣 電 櫃 旋 鈕 開 關 關 掉 機 台 電 櫃 無 熔 絲 關掉 穩 壓 器 開 關 關 掉 總 電 源 50A 無 熔 絲 開 關 關 掉 ， 即 可 。 第 二 章 機 械 原 點 復 歸 使 用 時 機 ： 系 統 重 新 開 機 後 長 時 間 機 械 本 體 無 電 源 軸 向 出 現 伺 服 警 報 修 復 後 機 頭 撞 機 修 復 後 座 標 軸 向 前 方 出 現 ＊ 操 作 畫 面 ： MAN F1 機 械 原 點 復 歸 啟 動 鍵 選 擇 輸 入 動 作 軸 向鍵 動 作 完 成 。 (可 5 軸 一 起 復 歸 ， 也 可 單 一 軸 向 復 歸 ) 第 三 章 手 動 校 模 MAN： 在 MAN 手 動 狀 態 下 時 ， 面 板 的 JOG 或 STEP 亮 燈 ， 就 表 示 機 台 目 前並 沒 有 執 行 加 工 程 式 ， 可 進 行 加 工 工 件 的 架 設 與 測 定 。 1. 銅 線 垂 直 校 正 ： 使 用 時 機 ： 機 械 原 點 復 歸 後 撞 機 修 復 後 眼 膜 拆 卸 保 養 後 加 工 前 工 件 的 架 置 與 位 置 測 定 操 作 畫 面 ： (1) 自 動 垂 直 校 正 ： 架 好 治 具 MAN F3 垂 直 校 正 畫 面 參 數 設 定 (如 ： 設 定 尋邊 方 向 … ) 啟 動 開 始 鍵 (2) 手 動 垂 直 校 正 ： 架 好 治 具 MAN 加 工 條 件 1000 號 設 定 按 AUX2 鍵 手 動 火 花 垂 直 校 正 輸 入 機 械 座 標 值 至 UV 垂 直 點 座 標 係 2. DADB 校 正 ： 使 用 時 機 ： 斜 度 加 工 前 銅 線 垂 直 校 正 後 操 作 畫 面 ： 架 好 治 具 MAN F4 DA、 DB ...
