底滤缸图纸。

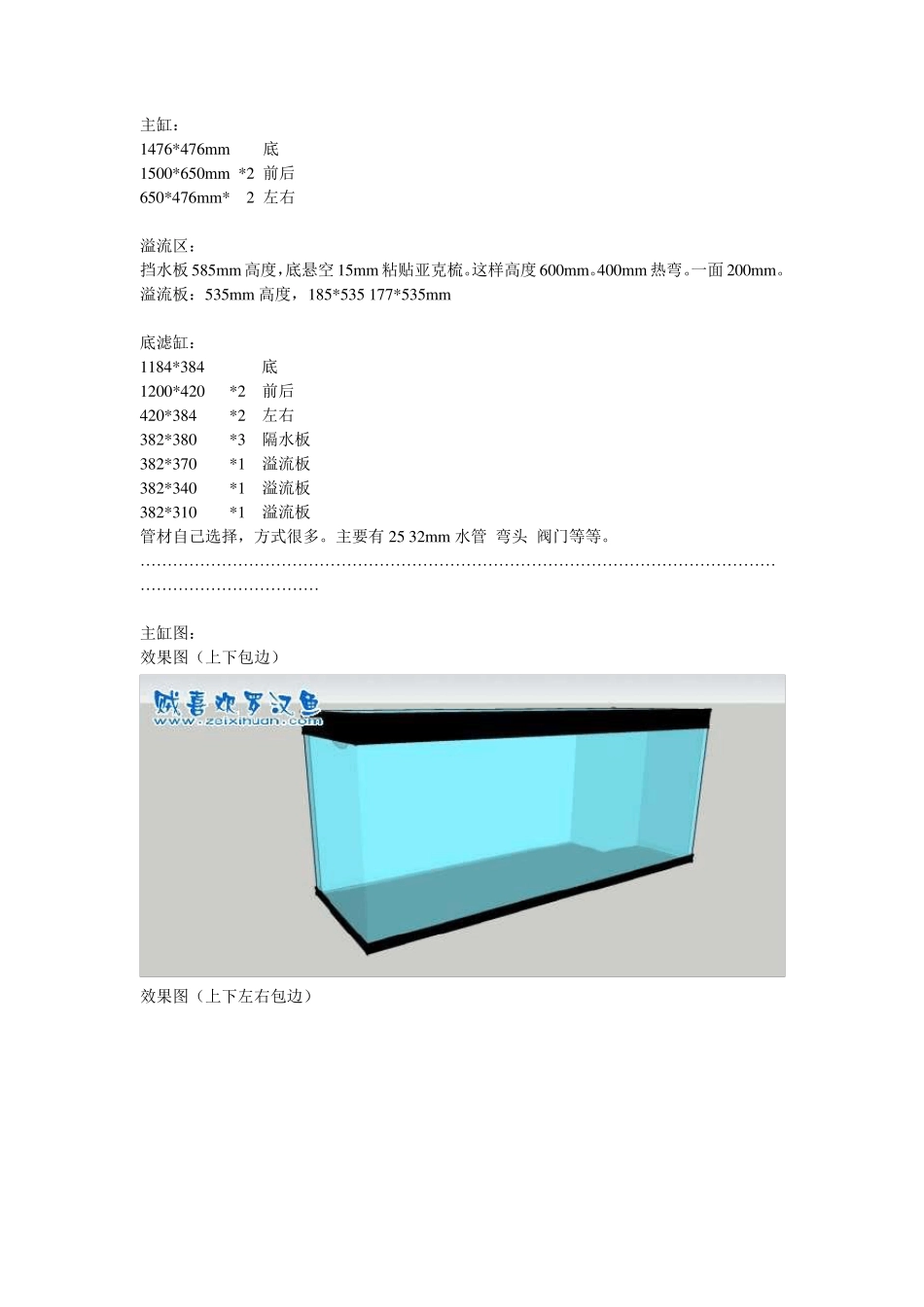

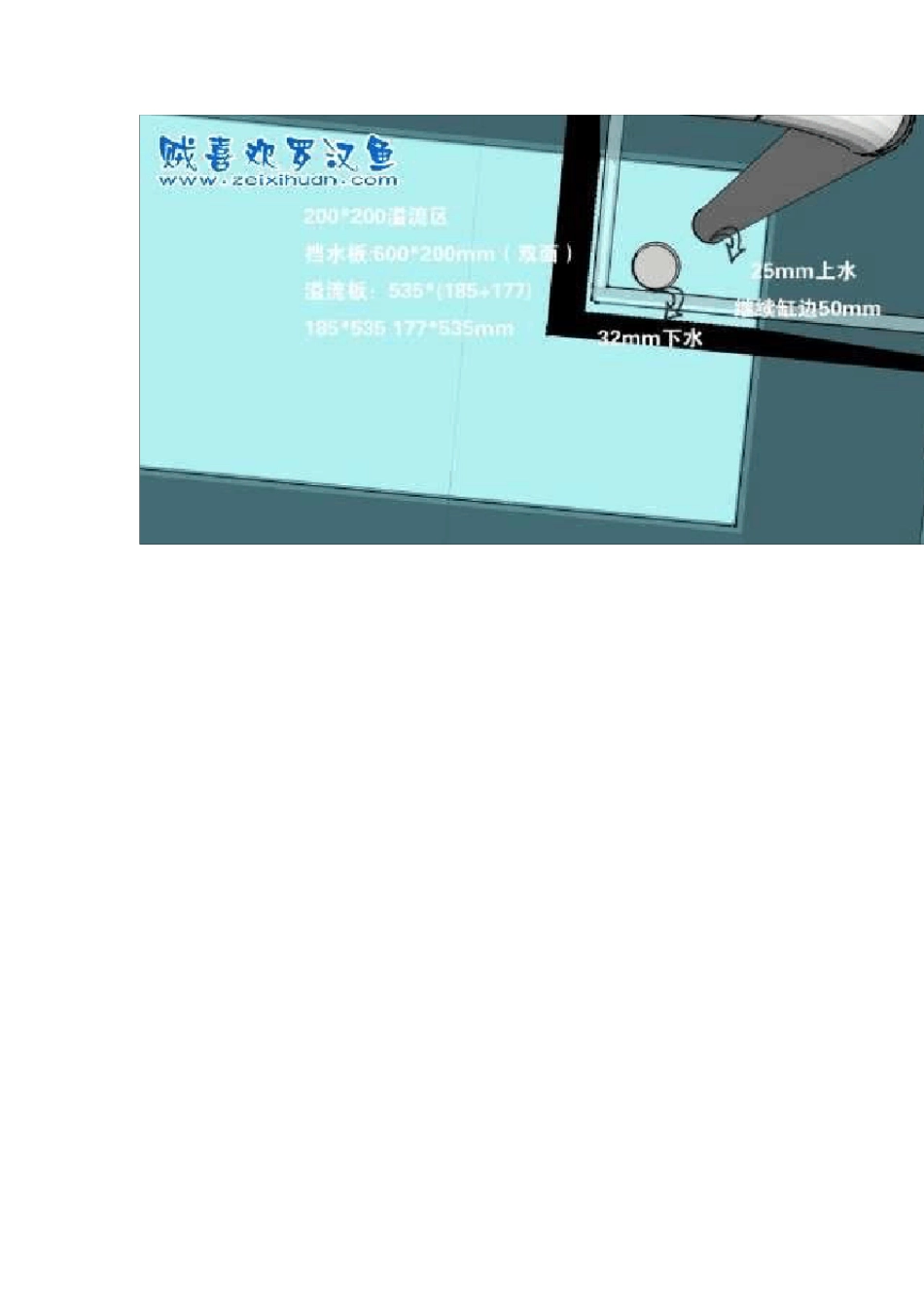

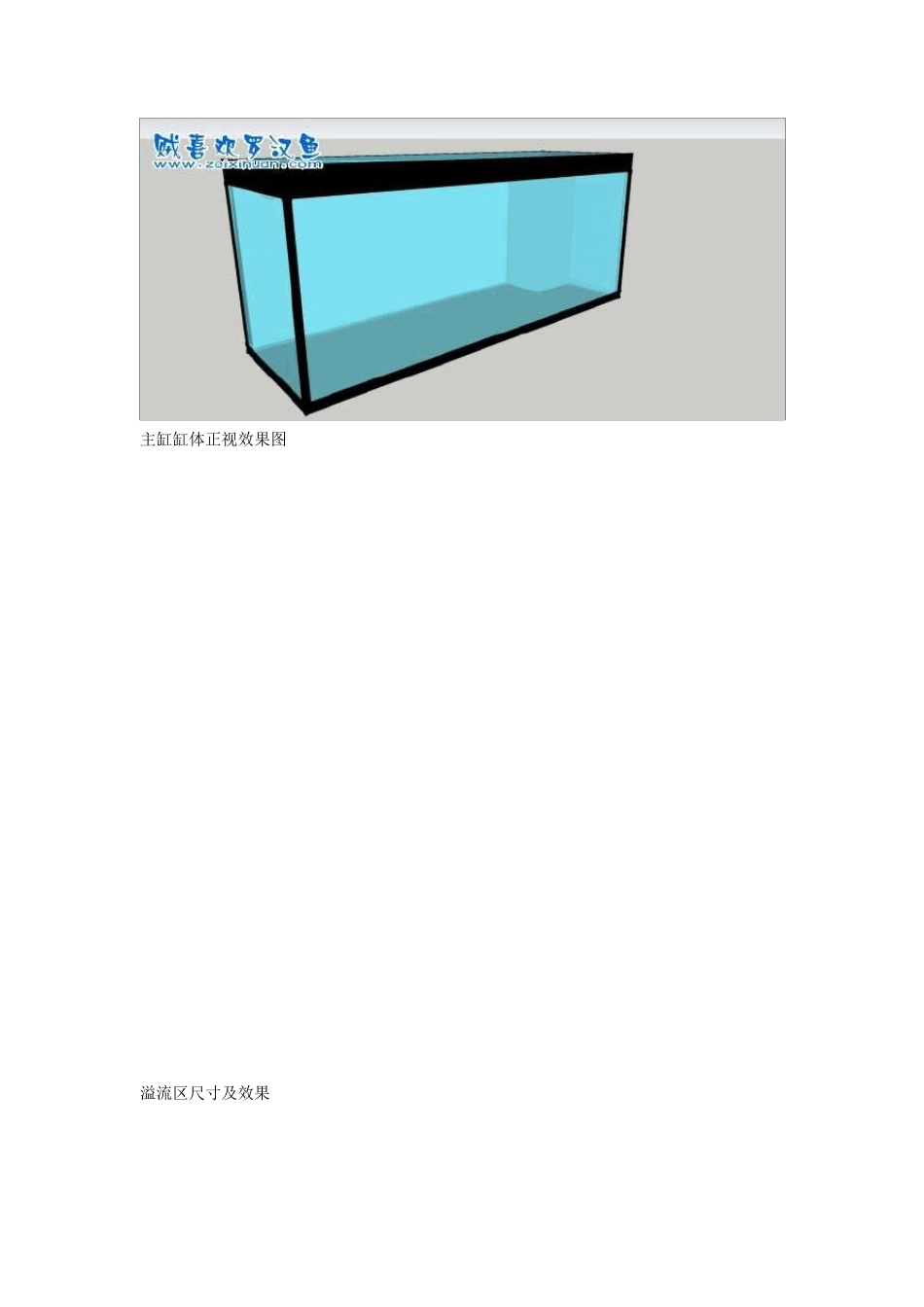

主缸： 1476*476m m 底 1500*650m m *2 前后 650*476m m * 2 左右 溢流区： 挡水板585m m 高度，底悬空15m m 粘贴亚克梳。这样高度600m m 。400m m 热弯。一面 200m m 。 溢流板：535m m 高度，185*535 177*535m m 底滤缸： 1184*384 底 1200*420 *2 前后 420*384 *2 左右 382*380 *3 隔水板 382*370 *1 溢流板 382*340 *1 溢流板 382*310 *1 溢流板 管材自己选择，方式很多。主要有 25 32m m 水管 弯头 阀门等等。 …………………………………………………………………………………………………………………………………… 主缸图： 效果图（上下包边） 效果图（上下左右包边） 主缸缸体正视效果图 溢流区尺寸及效果 过滤缸： 俯视效果图 底滤缸的拉筋详情 拉筋50m m 。 隔水板尺寸。隔水板距离溢流板 20m m 。隔水板悬空 20m m 。 评分四个。水位分别是 370 340 310m m 。递减 30m m 。 …………………………………………………………………………………………………………………………………… 柜子 1500*500*800。30m m 方钢架子 铺上 12m m 木板 最左侧的是个小岗。大概 2 2 0 *4 0 0 *6 5 0 .可以养水大概是主缸的6 分之 1 。可以不放，来房一些水管还有鱼食等等。 …………………………………………………………………………………………………………………………………… 整体柜子，整体效果。
