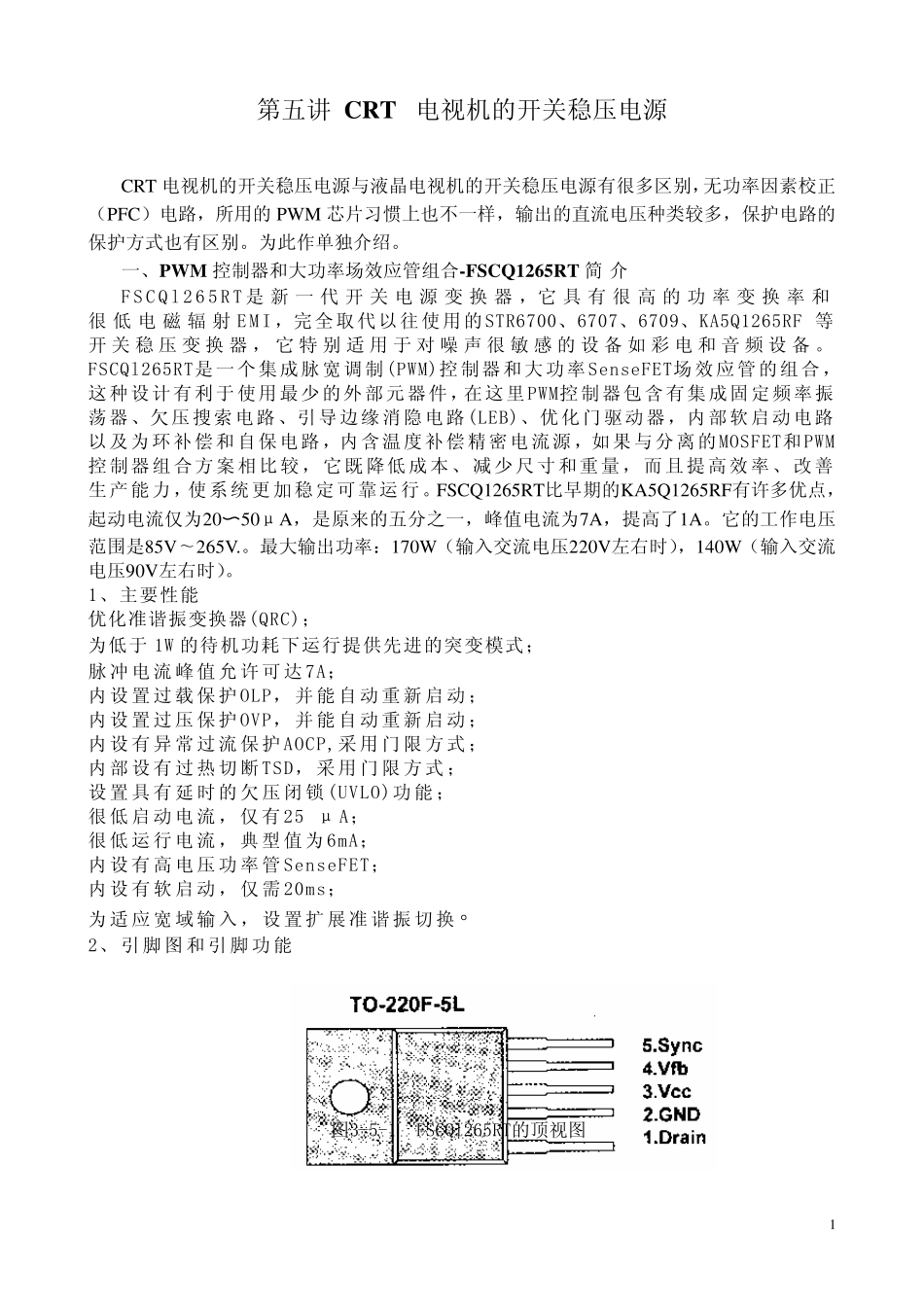

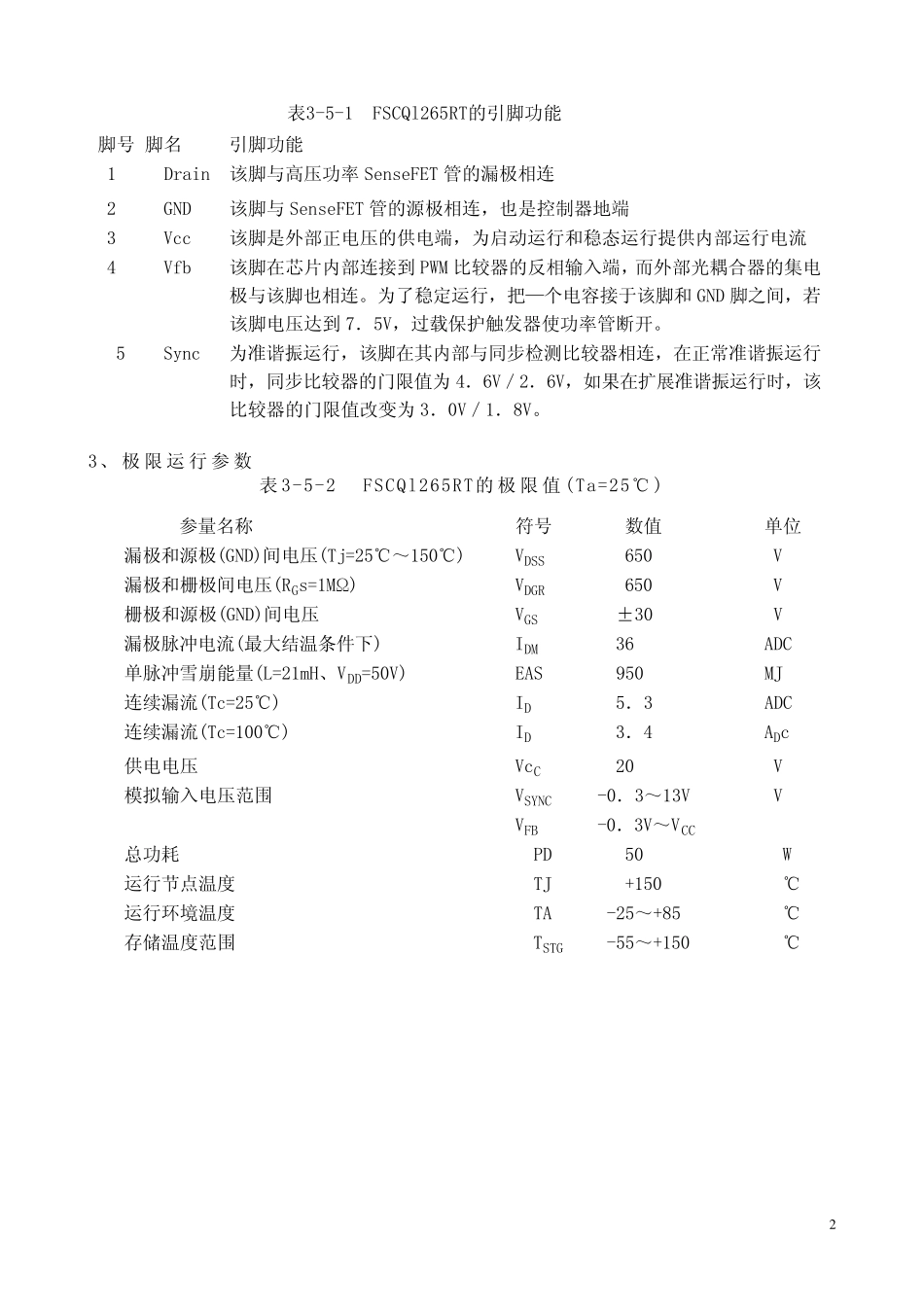

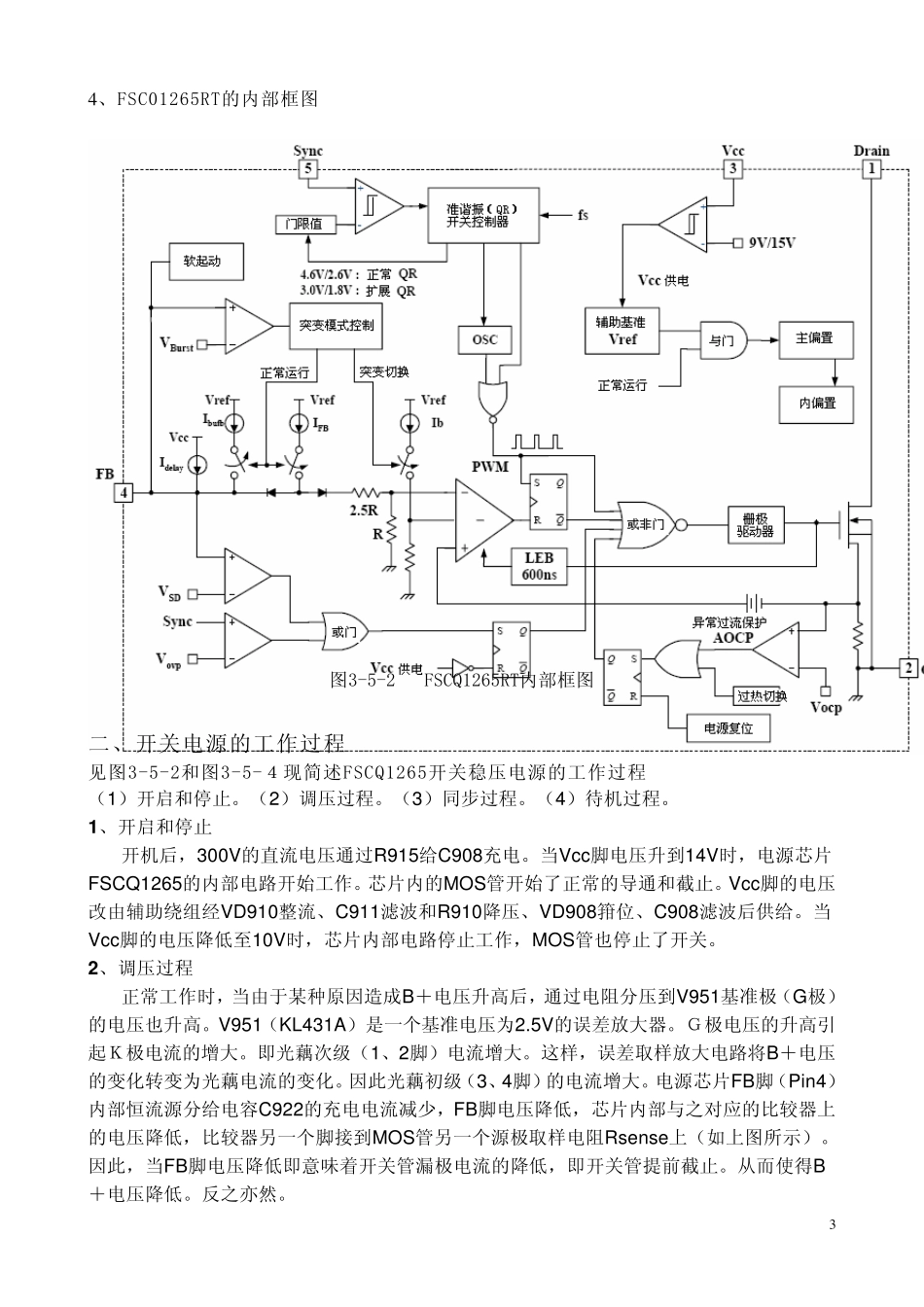

第 五 讲 CRT 电 视 机 的 开 关 稳 压 电 源 CRT 电 视 机 的 开 关 稳 压 电 源 与 液 晶 电 视 机 的 开 关 稳 压 电 源 有 很 多 区 别 ,无 功 率 因 素 校 正( PFC) 电 路 , 所 用 的 PW M 芯 片 习 惯 上 也 不 一 样 , 输 出 的 直 流 电 压 种 类 较 多 , 保 护 电 路 的保 护 方 式 也 有 区 别 。 为 此 作 单 独 介 绍 。 一 、 PW M 控 制 器 和 大 功 率 场 效 应 管 组 合 -FSCQ1265RT 简介 F S C Q l 2 6 5 R T 是新一代开关电源变换器, 它具有很高的功率变换率和很低电磁辐射E M I , 完 全 取 代 以 往 使 用 的 STR6700、 6707、 6709、 KA5Q1265RF 等开 关 稳 压 变 换 器 , 它 特 别 适 用 于 对 噪 声 很 敏 感 的 设 备 如 彩 电 和 音 频 设 备 。FSCQl265RT是 一 个 集 成 脉 宽 调 制 (PWM)控 制 器 和 大 功 率 SenseFET场 效 应 管 的 组 合 ,这 种 设 计 有 利 于 使 用 最 少 的 外 部 元 器 件 , 在 这 里 PWM控 制 器 包 含 有 集 成 固 定 频 率 振荡器 、 欠压 搜索电 路 、 引导边缘消隐电 路 (LEB)、 优化门驱动器 , 内部 软启动电 路以 及为 环补偿和 自保 电 路 , 内含 温度补偿精密电 流 源 , 如 果与 分离的 MOSFET和 PWM控 制 器 组 合 方 案相比较 , 它 既降低 成 本、 减少 尺寸和 重量, 而且提高 效 率 、 改善生产能力, 使 系统更加稳 定 可靠运行。 FSCQ1265RT比早期的 KA5Q1265RF有 许多 优点,起动电 流 仅为 20〜50μA, 是 原来的 五 分之一 , 峰值电 流 为 7A, 提高 了1A。 它 的 工作 电 压范围是 85V∼265V.。 最 大 输 出 功 率 :170W ( 输 入交流 电 压 220V左右时), 140W ( 输 入交流电 压 90V左右时)。 1、 主要性能 优化准谐振变 换 器 (QRC); 为 低 于1W 的 待机 功 耗下运行提供先进的 突变 模式 ; 脉 冲 电 流 峰 值 允 许可达 7A; 内设 置 过 载 保 护 OLP, 并 能自动重新 启动; 内设 置 过 压 保 护 OVP, 并 能自动重新 启动; 内设 有 异 ...
