康佳彩电内部维修资料

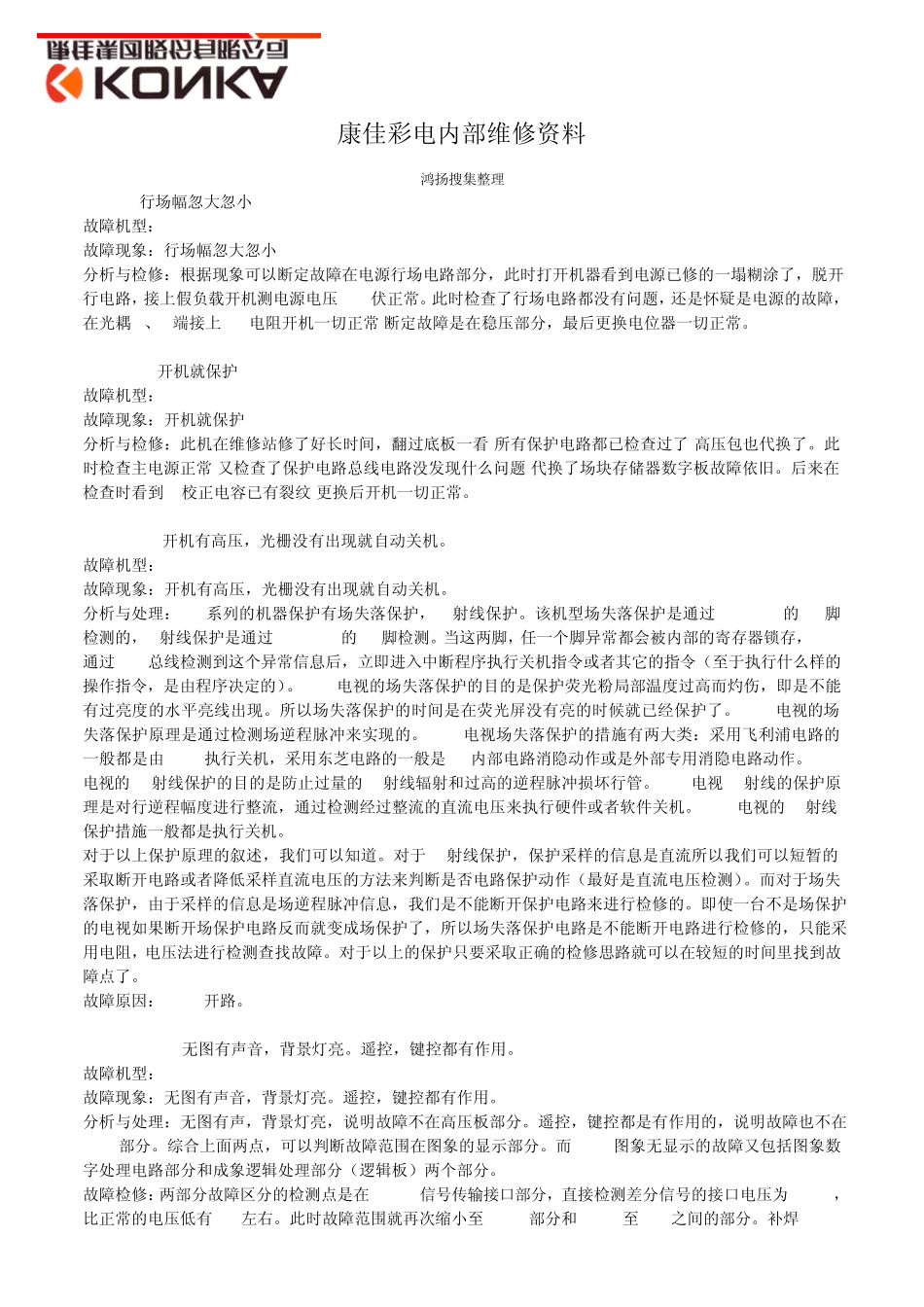

康佳彩电内部维修资料_第1页
1/15

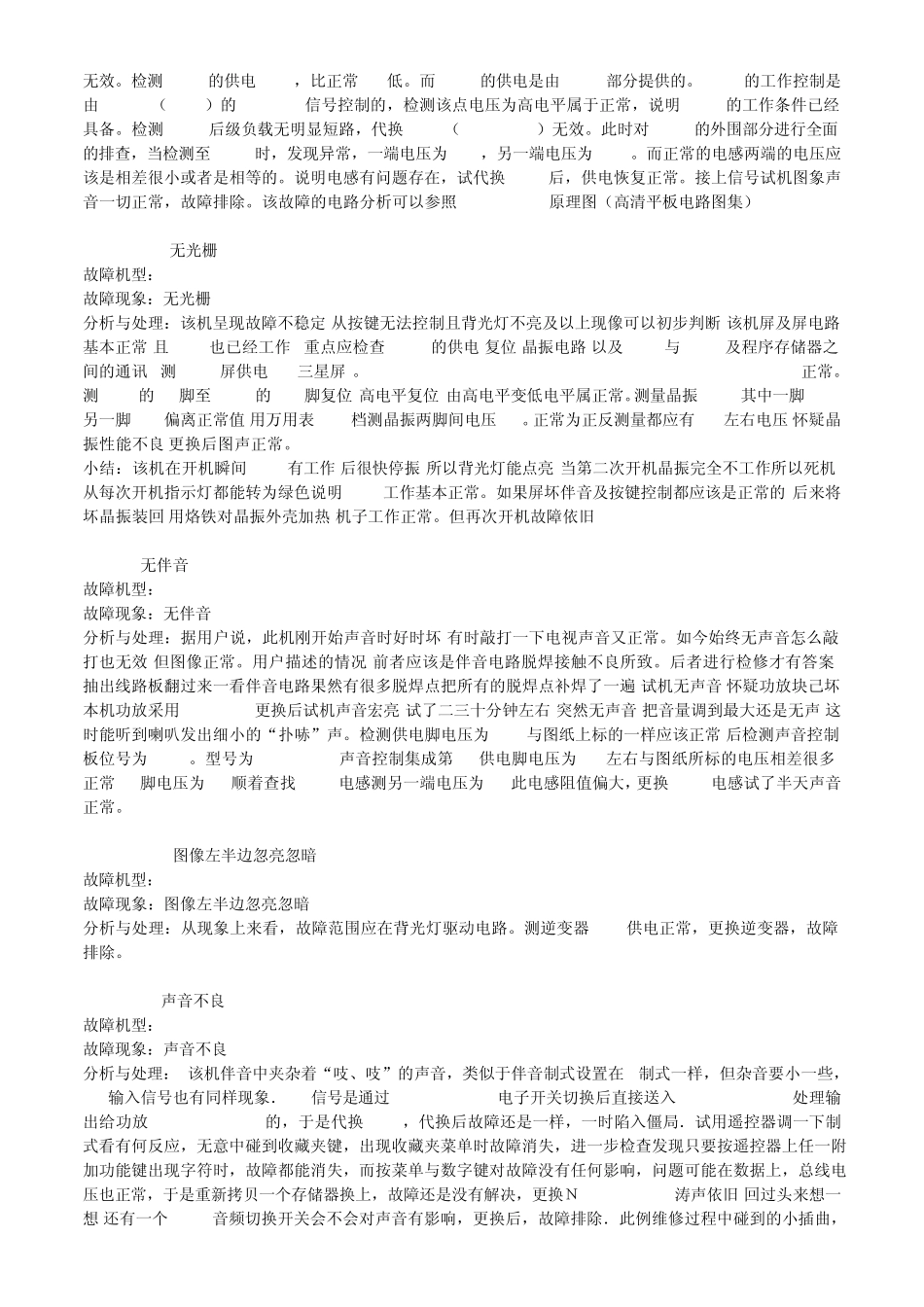

康佳彩电内部维修资料_第2页
2/15

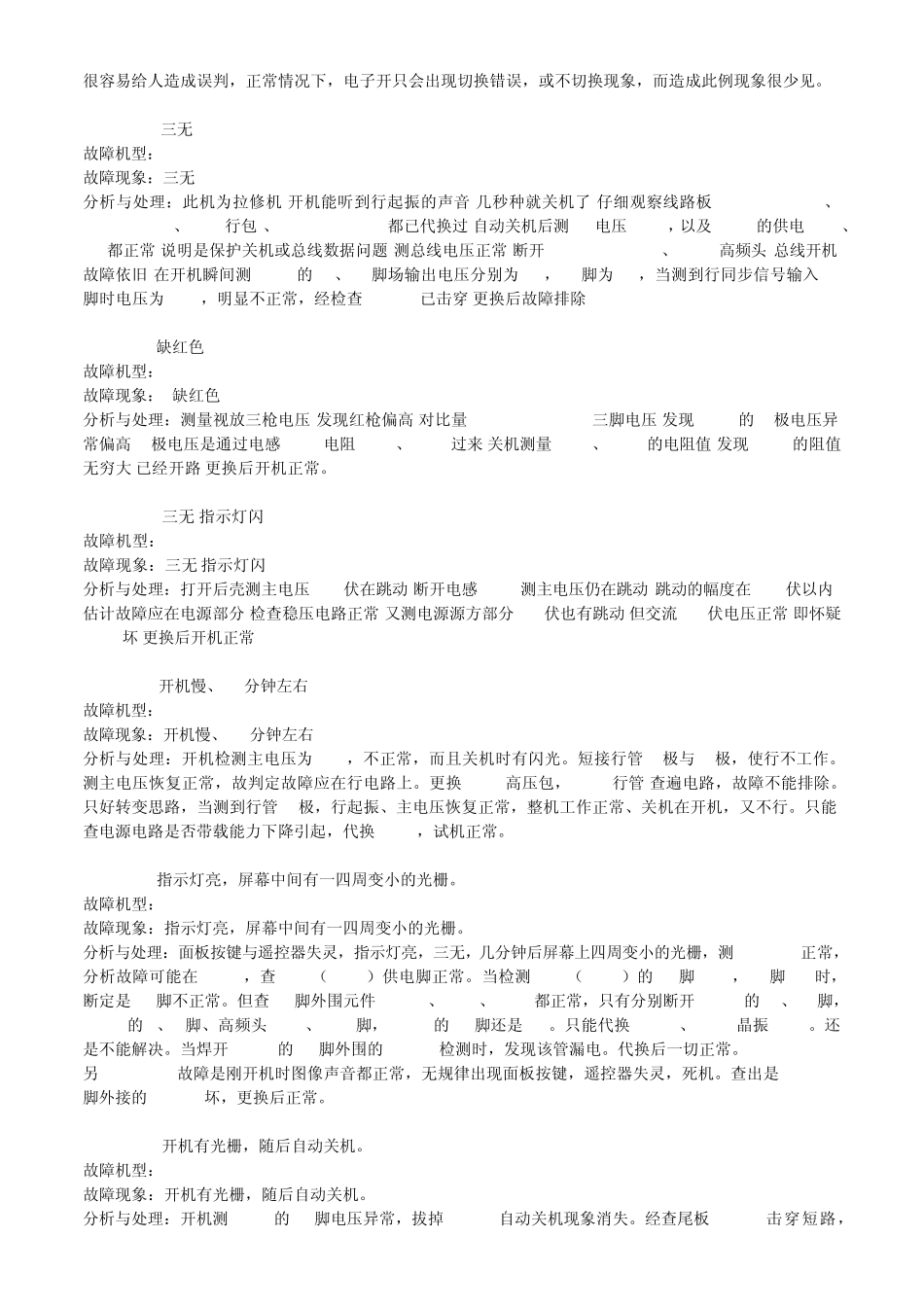

康佳彩电内部维修资料_第3页
3/15
康佳彩电内部维修资料(鸿扬搜集整理)T2969E行场幅忽大忽小故障机型:T2969E故障现象:行场幅忽大忽小分析与检修:根据现象可以断定故障在电源行场电路部分,此时打开机器看到电源已修的一塌糊涂了,脱开行电路,接上假负载开机测电源电压135伏正常。此时检查了行场电路都没有问题,还是怀疑是电源的故障,在光耦3、4端接上3K电阻开机一切正常,断定故障是在稳压部分,最后更换电位器一切正常。P34FG218开机就保护故障机型:P34FG218故障现象:开机就保护分析与检修:此机在维修站修了好长时间,翻过底板一看,所有保护电路都已检查过了,高压包也代换了。此时检查主电源正常,又检查了保护电路总线电路没发现什么问题,代换了场块存储器数字板故障依旧。后来在检查时看到S校正电容已有裂纹,更换后开机一切正常。T25SK076开机有高压,光栅没有出现就自动关机。故障机型:T25SK076故障现象:开机有高压,光栅没有出现就自动关机。分析与处理:SK系列的机器保护有场失落保护,X射线保护。该机型场失落保护是通过 OM8373的50脚检测的,X射线保护是通过 OM8373的36脚检测。当这两脚,任一个脚异常都会被内部的寄存器锁存,CPU通过 I2C总线检测到这个异常信息后,立即进入中断程序执行关机指令或者其它的指令(至于执行什么样的操作指令,是由程序决定的)。CRT电视的场失落保护的目的是保护荧光粉局部温度过高而灼伤,即是不能有过亮度的水平亮线出现。所以场失落保护的时间是在荧光屏没有亮的时候就已经保护了。CRT电视的场失落保护原理是通过检测场逆程脉冲来实现的。CRT电视场失落保护的措施有两大类:采用飞利浦电路的一般都是由 CPU执行关机,采用东芝电路的一般是IC内部电路消隐动作或是外部专用消隐电路动作。CRT电视的X射线保护的目的是防止过量的X射线辐射和过高的逆程脉冲损坏行管。CRT电视 X射线的保护原理是对行逆程幅度进行整流,通过检测经过整流的直流电压来执行硬件或者软件关机。CRT电视的X射线保护措施一般都是执行关机。对于以上保护原理的叙述,我们可以知道。对于 X射线保护,保护采样的信息是直流所以我们可以短暂的采取断开电路或者降低采样直流电压的方法来判断是否电路保护动作(最好是直流电压检测)。而对于场失落保护,由于采样的信息是场逆程脉冲信息,我们是不能断开保护电路来进行检修的。即使一台不是场保护的电视如果断开场保护电路反而就变成场保护了,所以场失落保护电路是不能断开电路进行检修的,只能采用电阻,...
