康佳电视进入总线方法

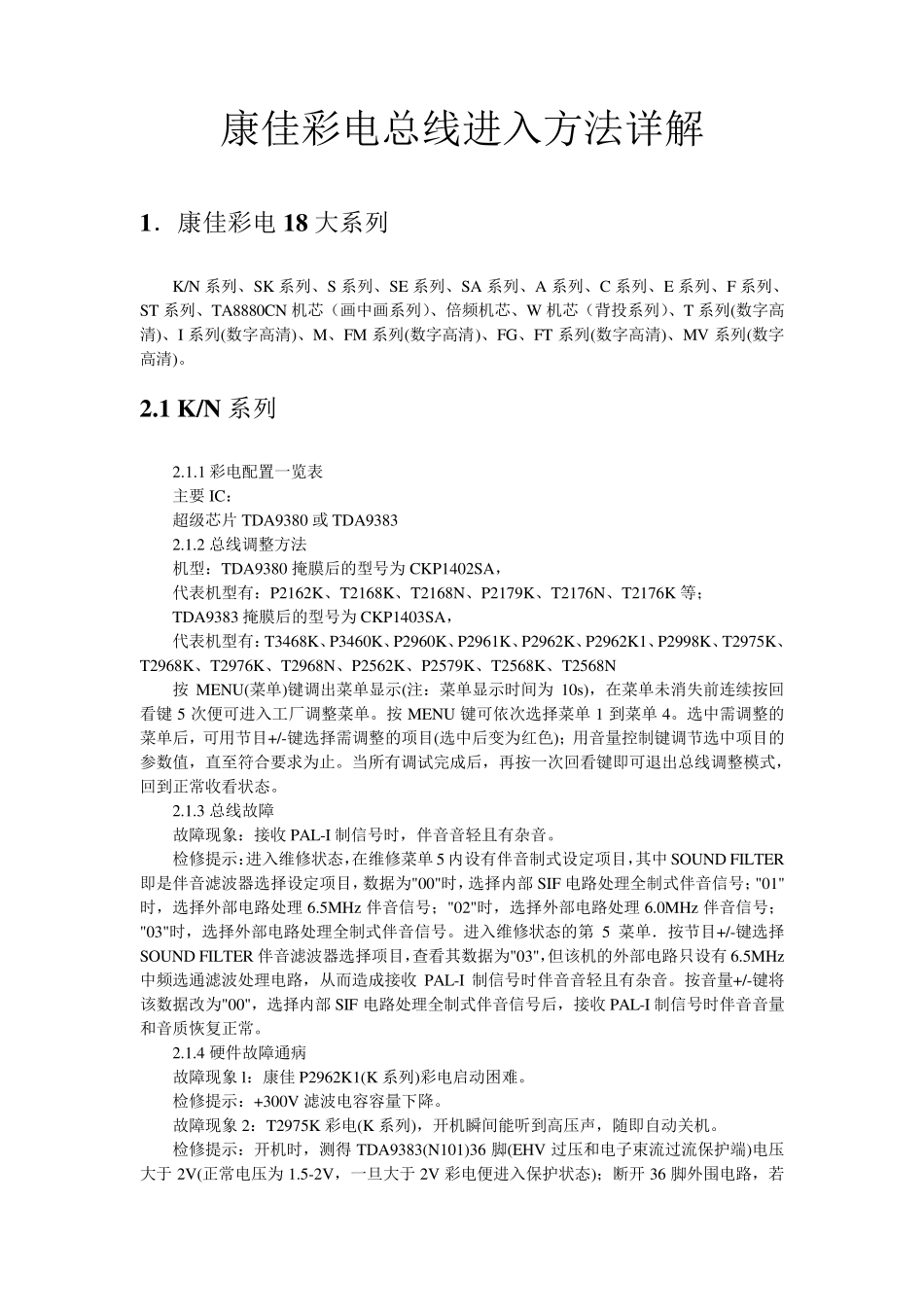

康佳彩电总线进入方法详解 1．康佳彩电18 大系列 K/N 系列、SK 系列、S 系列、SE 系列、SA 系列、A 系列、C 系列、E 系列、F 系列、ST 系列、TA8880CN 机芯（画中画系列）、倍频机芯、W 机芯（背投系列）、T 系列(数字高清)、I 系列(数字高清)、M、FM 系列(数字高清)、FG、FT 系列(数字高清)、MV 系列(数字高清)。 2.1 K/N 系列 2.1.1 彩电配置一览表 主要 IC： 超级芯片 TDA9380 或 TDA9383 2.1.2 总线调整方法 机型：TDA9380 掩膜后的型号为 CKP1402SA， 代表机型有：P2162K、T2168K、T2168N、P2179K、T2176N、T2176K 等； TDA9383 掩膜后的型号为 CKP1403SA， 代表机型有：T3468K、P3460K、P2960K、P2961K、P2962K、P2962K1、P2998K、T2975K、T2968K、T2976K、T2968N、P2562K、P2579K、T2568K、T2568N 按 MENU(菜单)键调出菜单显示(注：菜单显示时间为 10s)，在菜单未消失前连续按回看键 5 次便可进入工厂调整菜单。按 MENU 键可依次选择菜单 1 到菜单 4。选中需调整的菜单后，可用节目+/-键选择需调整的项目(选中后变为红色)；用音量控制键调节选中项目的参数值，直至符合要求为止。当所有调试完成后，再按一次回看键即可退出总线调整模式，回到正常收看状态。 2.1.3 总线故障 故障现象：接收 PAL-I 制信号时，伴音音轻且有杂音。 检修提示：进入维修状态，在维修菜单 5 内设有伴音制式设定项目，其中 SOUND FILTER即是伴音滤波器选择设定项目，数据为"00"时，选择内部 SIF 电路处理全制式伴音信号；"01"时，选择外部电路处理 6.5MHz 伴音信号；"02"时，选择外部电路处理 6.0MHz 伴音信号；"03"时，选择外部电路处理全制式伴音信号。进入维修状态的第 5 菜单．按节目+/-键选择SOUND FILTER 伴音滤波器选择项目，查看其数据为"03"，但该机的外部电路只设有 6.5MHz中频选通滤波处理电路，从而造成接收 PAL-I 制信号时伴音音轻且有杂音。按音量+/-键将该数据改为"00"，选择内部 SIF 电路处理全制式伴音信号后，接收 PAL-I 制信号时伴音音量和音质恢复正常。 2.1.4 硬件故障通病 故障现象 l：康佳P2962K1(K 系列)彩电启动困难。 检修提示：+300V 滤波电容容量下降。 故障现象 2：T2975K 彩电(K 系列)，开机瞬间能听到高压声，随即自动关机。 检修提示：开机时，测得 TDA9383(N101)36 脚(EHV 过压和电子束流过流保护端)电压大于 2V(正常电压为 1....
