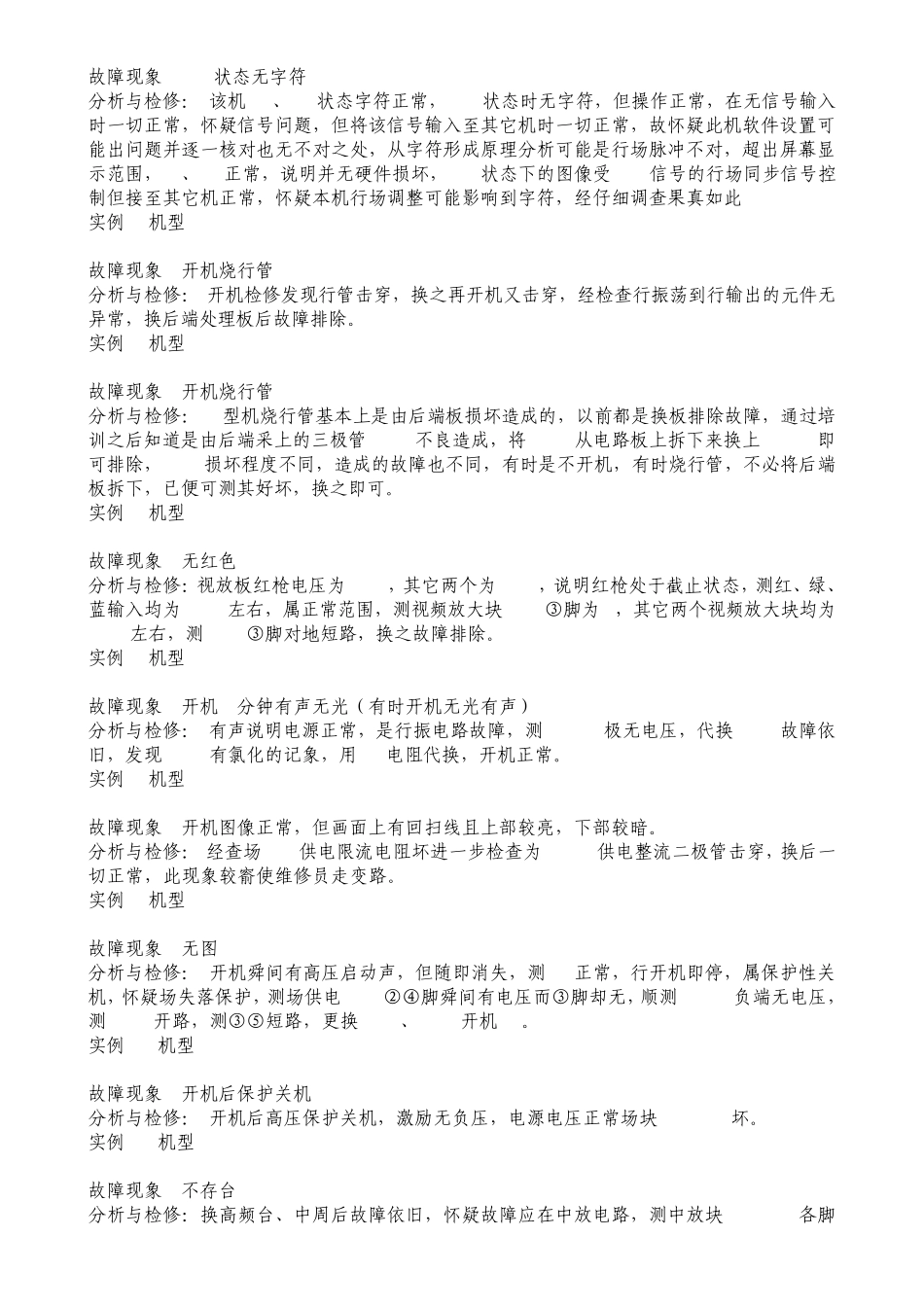

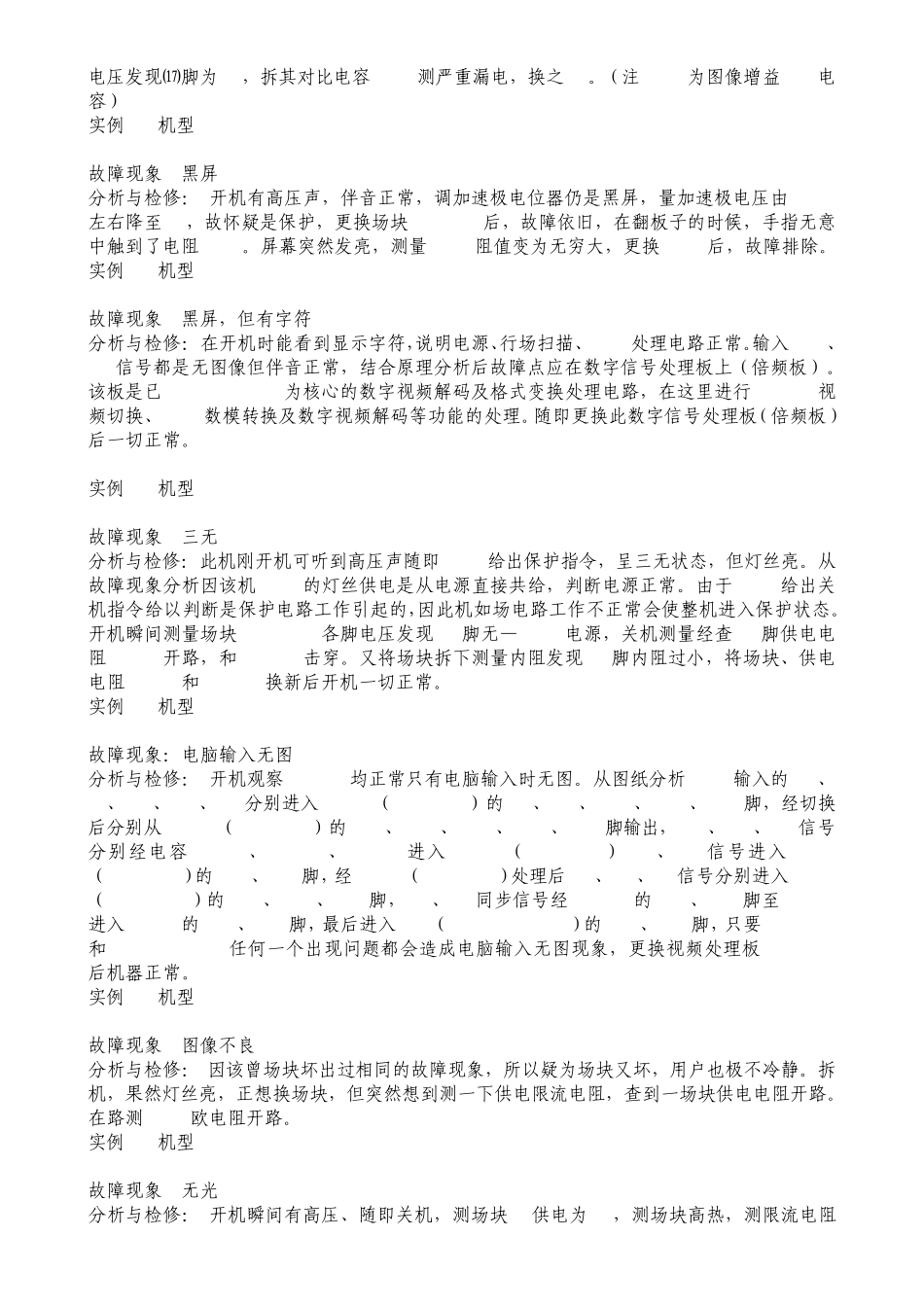

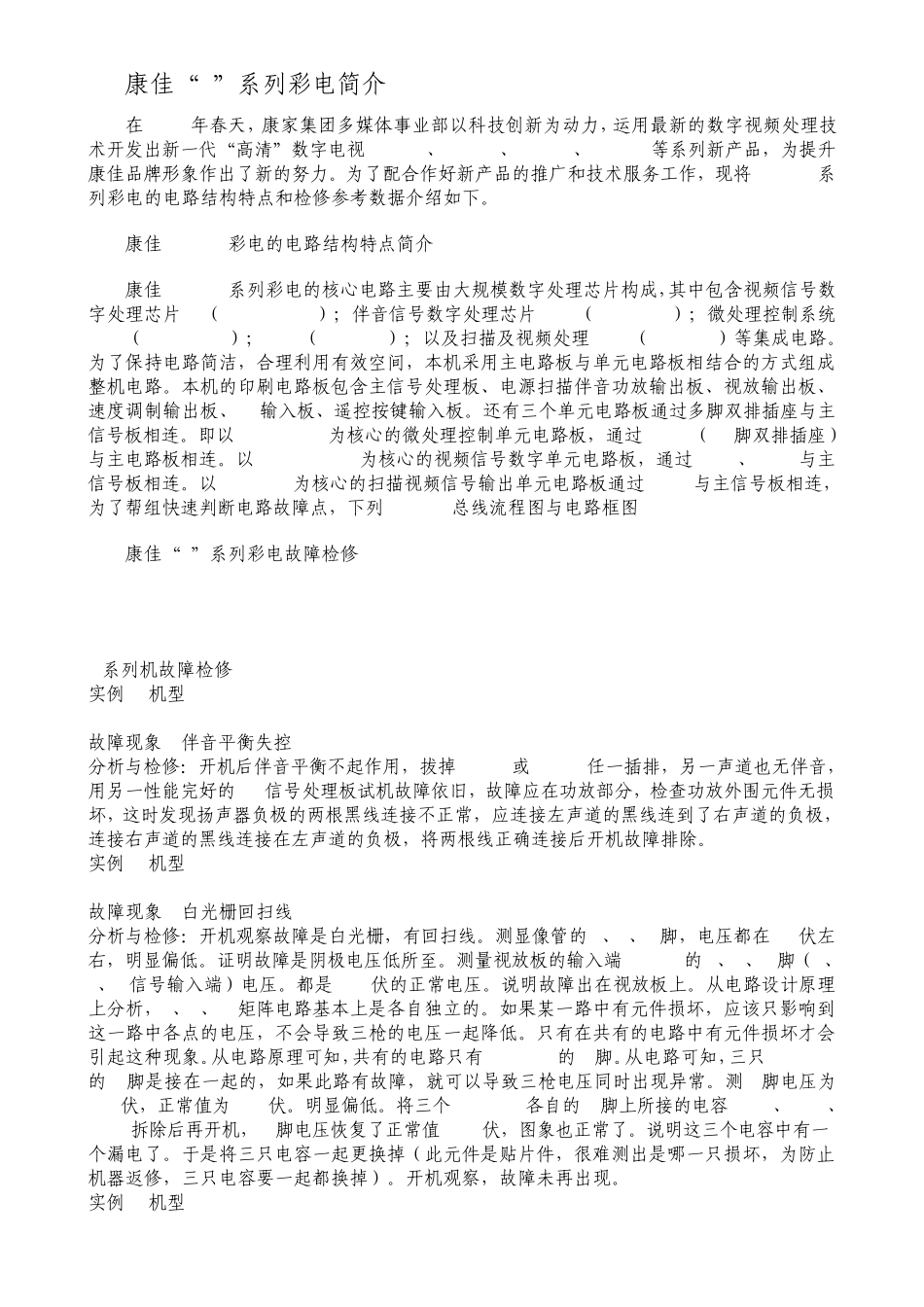

康佳“T”系列彩电简介 在 2003年春天，康家集团多媒体事业部以科技创新为动力，运用最新的数字视频处理技术开发出新一代“高清”数字电视 P3460T、P3409T、P2902T、P2906T等系列新产品，为提升康佳品牌形象作出了新的努力。为了配合作好新产品的推广和技术服务工作，现将 P3460T系列彩电的电路结构特点和检修参考数据介绍如下。 康佳P3460T彩电的电路结构特点简介 康佳P3460T系列彩电的核心电路主要由大规模数字处理芯片构成，其中包含视频信号数字处理芯片 U1（DPTV-3D/MV）；伴音信号数字处理芯片 N205（MSP3463G）；微处理控制系统N601（SDA555XFL）；N602（AT24C16）；以及扫描及视频处理 N301（SDA9380）等集成电路。为了保持电路简洁，合理利用有效空间，本机采用主电路板与单元电路板相结合的方式组成整机电路。本机的印刷电路板包含主信号处理板、电源扫描伴音功放输出板、视放输出板、速度调制输出板、AV输入板、遥控按键输入板。还有三个单元电路板通过多脚双排插座与主信号板相连。即以 SDA555XEL为核心的微处理控制单元电路板，通过 XS001（64脚双排插座）与主电路板相连。以 DPTV-3D/MV为核心的视频信号数字单元电路板，通过 X002、X003与主信号板相连。以 SDA9380为核心的扫描视频信号输出单元电路板通过 X004与主信号板相连，为了帮组快速判断电路故障点，下列 P3460T总线流程图与电路框图 康佳“T”系列彩电故障检修 T系列机故障检修 实例 1 机型 P2903T 故障现象: 伴音平衡失控 分析与检修：开机后伴音平衡不起作用，拔掉 XS202或 XS203任一插排，另一声道也无伴音，用另一性能完好的 TV信号处理板试机故障依旧，故障应在功放部分，检查功放外围元件无损坏，这时发现扬声器负极的两根黑线连接不正常，应连接左声道的黑线连到了右声道的负极，连接右声道的黑线连接在左声道的负极，将两根线正确连接后开机故障排除。 实例 2 机型 P2903T 故障现象: 白光栅回扫线 分析与检修：开机观察故障是白光栅，有回扫线。测显像管的 R、G、B脚，电压都在 40伏左右，明显偏低。证明故障是阴极电压低所至。测量视放板的输入端 XS501的 3、5、7脚（R、G、B信号输入端）电压。都是 3.5伏的正常电压。说明故障出在视放板上。从电路设计原理上分析，R、G、B矩阵电路基本上是各自独立的。如果某一路中有元件损坏，应该只影响到这一路中各点的电压，不会导致三枪的电压一起降低。只有在共有的电路中有元件损...
