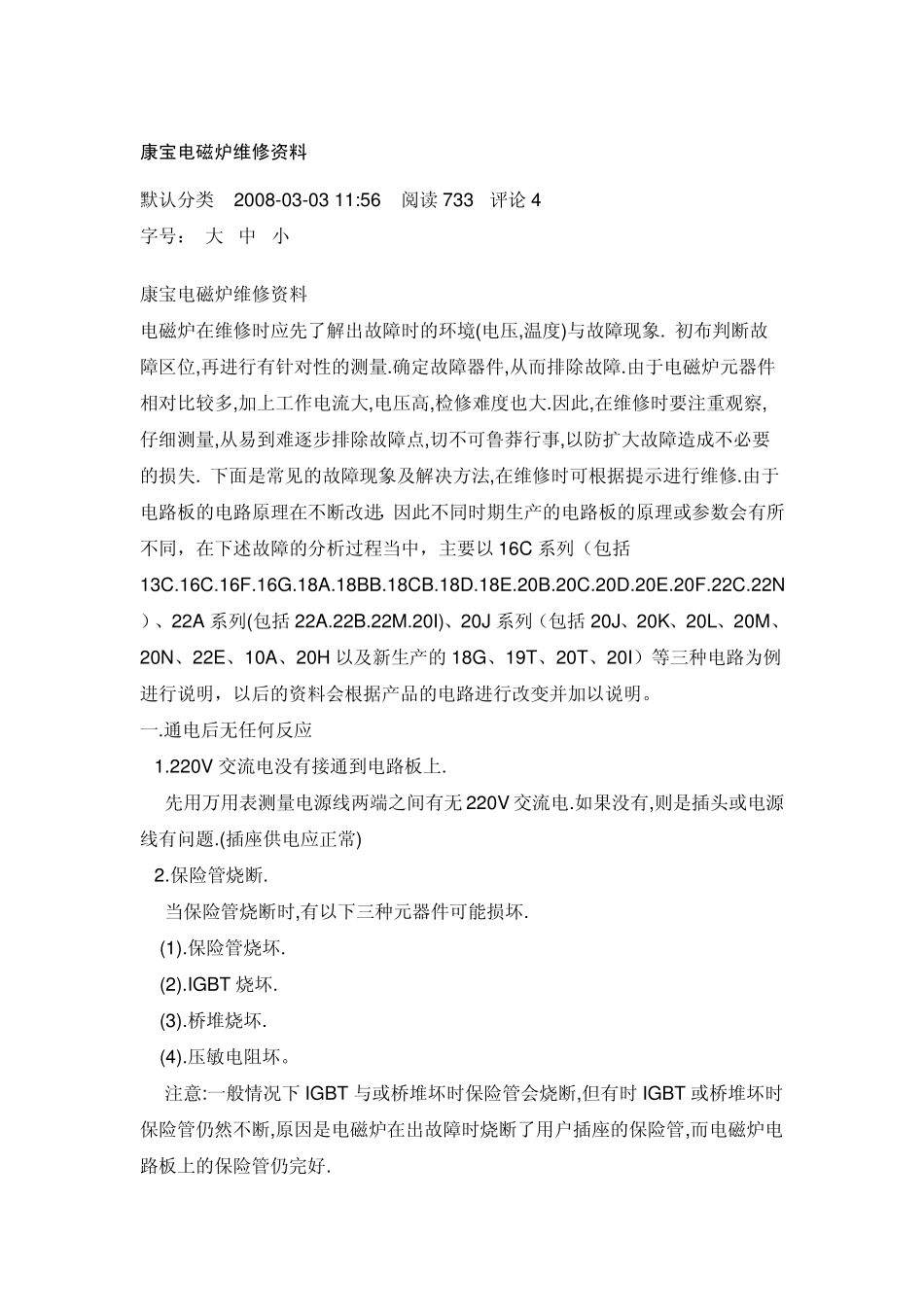

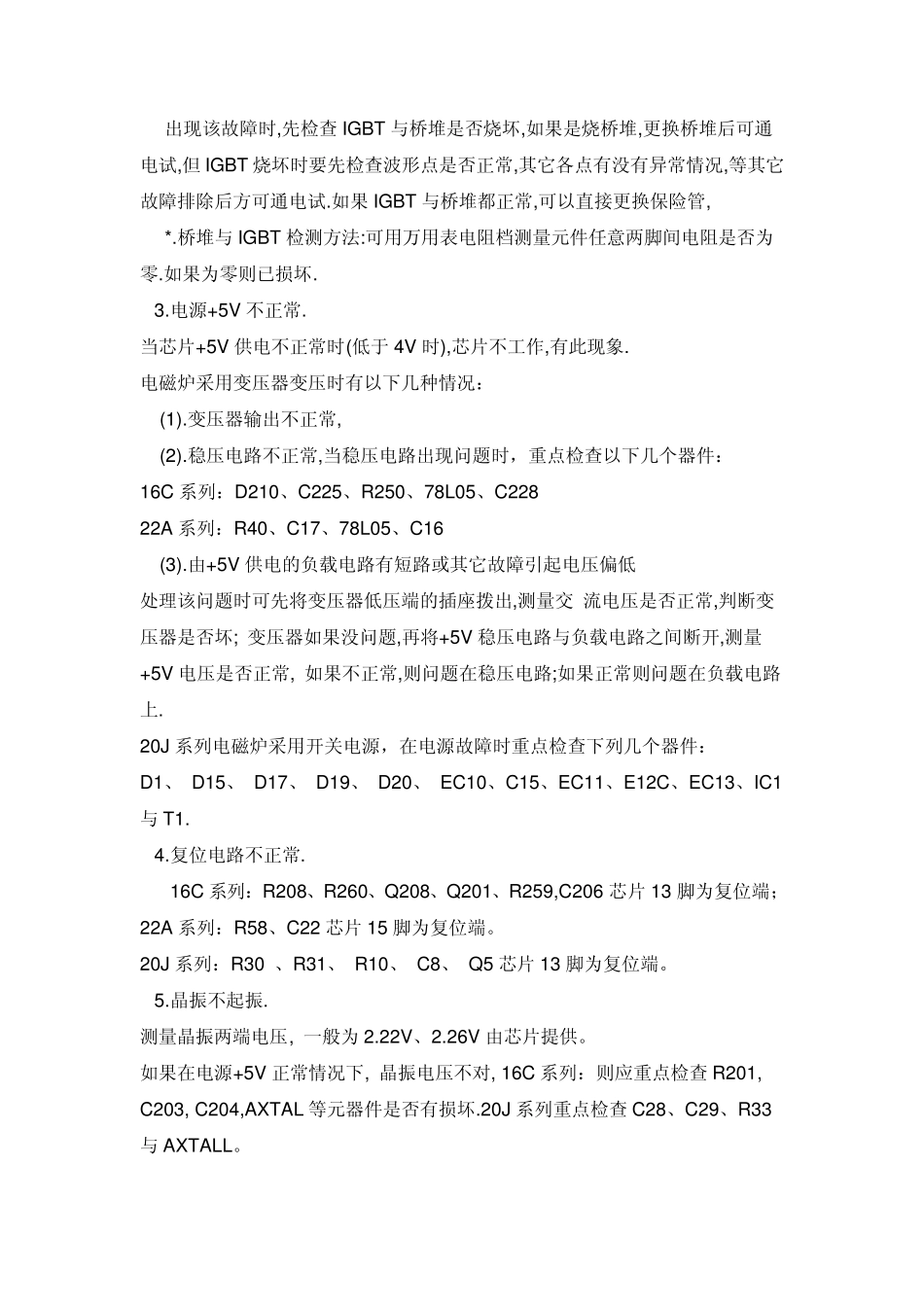

康宝电磁炉维修资料 默认分类 2008-03-03 11:56 阅读 733 评论 4 字号： 大 中 小 康宝电磁炉维修资料 电磁炉在维修时应先了解出故障时的环境(电压,温度)与故障现象. 初布判断故障区位,再进行有针对性的测量.确定故障器件,从而排除故障.由于电磁炉元器件相对比较多,加上工作电流大,电压高,检修难度也大.因此,在维修时要注重观察,仔细测量,从易到难逐步排除故障点,切不可鲁莽行事,以防扩大故障造成不必要的损失. 下面是常见的故障现象及解决方法,在维修时可根据提示进行维修.由于电路板的电路原理在不断改进，因此不同时期生产的电路板的原理或参数会有所不同，在下述故障的分析过程当中，主要以 16C 系列（包括13C.16C.16F.16G.18A.18BB.18CB.18D.18E.20B.20C.20D.20E.20F.22C.22N）、22A 系列(包括22A.22B.22M.20I)、20J 系列（包括20J、20K、20L、20M、20N、22E、10A、20H 以及新生产的 18G、19T、20T、20I）等三种电路为例进行说明，以后的资料会根据产品的电路进行改变并加以说明。 一.通电后无任何反应 1.220V 交流电没有接通到电路板上. 先用万用表测量电源线两端之间有无 220V 交流电.如果没有,则是插头或电源线有问题.(插座供电应正常) 2.保险管烧断. 当保险管烧断时,有以下三种元器件可能损坏. (1).保险管烧坏. (2).IGBT 烧坏. (3).桥堆烧坏. (4).压敏电阻坏。 注意:一般情况下 IGBT 与或桥堆坏时保险管会烧断,但有时 IGBT 或桥堆坏时保险管仍然不断,原因是电磁炉在出故障时烧断了用户插座的保险管,而电磁炉电路板上的保险管仍完好. 出现该故障时,先检查IGBT 与桥堆是否烧坏,如果是烧桥堆,更换桥堆后可通电试,但IGBT 烧坏时要先检查波形点是否正常,其它各点有没有异常情况,等其它故障排除后方可通电试.如果IGBT 与桥堆都正常,可以直接更换保险管, *.桥堆与IGBT 检测方法:可用万用表电阻档测量元件任意两脚间电阻是否为零.如果为零则已损坏. 3.电源+5V 不正常. 当芯片+5V 供电不正常时(低于4V 时),芯片不工作,有此现象. 电磁炉采用变压器变压时有以下几种情况： (1).变压器输出不正常, (2).稳压电路不正常,当稳压电路出现问题时，重点检查以下几个器件： 16C 系列：D210、C225、R250、78L05、C228 22A 系列：R40、C17、78L05、C16 (3).由+5V 供电的负载电路有短路或其它故障引起电压偏低 处理该问题时可先将变压器低压端的插座拨出,测量交 流电压是否正常,判断变压器是否坏;...
