康尼车门结构原理

康尼车门结构原理_第1页
1/34
康尼车门结构原理_第2页
2/34
康尼车门结构原理_第3页
3/34

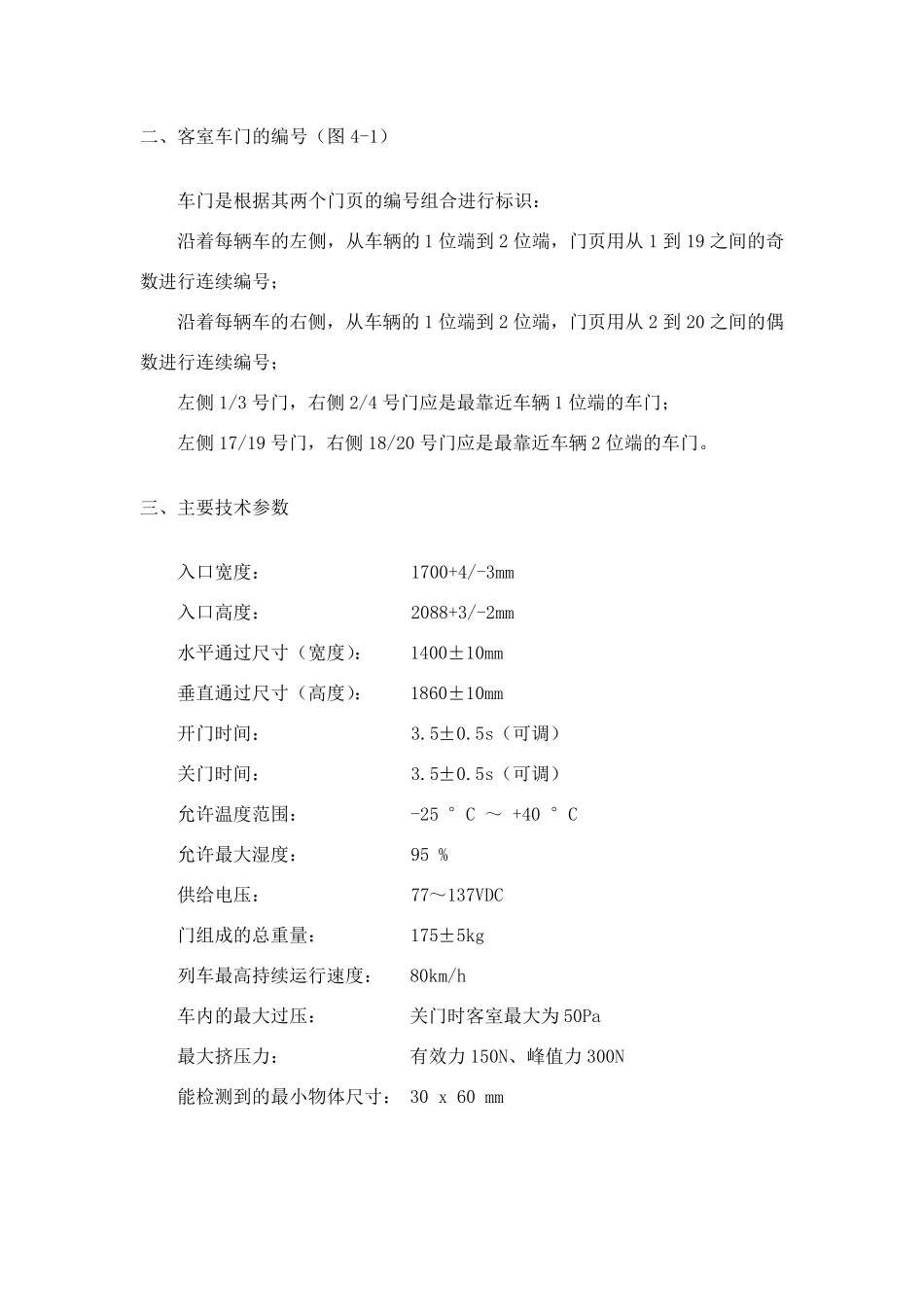

第四章 客室车门系统 第一节 概述 深圳地铁2 号线列车选用了南京康尼机电新技术有限公司的客室车门系统,其结构为对开式电动塞拉门。 客室车门系统由电子门控器(EDCU)控制。其中,每辆车1/3 门和2/4 门的门控器为主电子门控器(MDCU),其余门的门控器为本地电子门控器(LDCU)。主电子门控器与MVB 列车总线相连,本地电子门控器与RS485 车辆总线相连。通过MVB 总线和RS485 总线,电子门控器与列车控制系统进行信息交换。电子门控器可传送门的不同状态信息(例如“紧急装置工作”)和诊断信息(例如“门位置传感器失灵”)。 一、客室车门的分布(图 4-1) 每节地铁车辆配置有10 个客室车门,每侧 5 个,呈左右对称分布。 左侧门和右侧门的定义如下: 当从车辆的2 位端向 1 位端看去时,人的左侧的门定义为车辆的左侧门,另一侧门定义为车辆的右侧门。 图 4-1 客室车门的分布和编号示意图 二、客室车门的编号(图4-1) 车门是根据其两个门页的编号组合进行标识: 沿着每辆车的左侧,从车辆的1 位端到2 位端,门页用从1 到19 之间的奇数进行连续编号; 沿着每辆车的右侧,从车辆的1 位端到2 位端,门页用从2 到20 之间的偶数进行连续编号; 左侧1/3 号门,右侧2/4 号门应是最靠近车辆1 位端的车门; 左侧17/19 号门,右侧18/20 号门应是最靠近车辆2 位端的车门。 三、主要技术参数 入口宽度: 1700+4/-3mm 入口高度: 2088+3/-2mm 水平通过尺寸(宽度): 1400±10mm 垂直通过尺寸(高度): 1860±10mm 开门时间: 3.5±0.5s(可调) 关门时间: 3.5±0.5s(可调) 允许温度范围: -25 °C ~ +40 °C 允许最大湿度: 95 % 供给电压: 77~137VDC 门组成的总重量: 175±5kg 列车最高持续运行速度: 80km/h 车内的最大过压: 关门时客室最大为 50Pa 最大挤压力: 有效力 150N、峰值力 300N 能检测到的最小物体尺寸: 30 x 60 mm 第二节 客室车门的组成及部件结构 一、客室车门组成(图 4-2) 客室车门主要由接口部件、承载驱动机构、内部和外部解锁装置、隔离开关、平衡轮组件、门扇、运动导向装置和电子门控器组成。 1.左门扇 2.右门扇 3.嵌块 4.门槛 5.摆臂组件(左) 6.摆臂组件(右) 7.门隔离开关 8.外操作装置 9.内操作装置 10.安装架(两侧) 11.安装架(中) 12.平衡轮组件 13.电子门控器 14.上压条 15.左侧压条 16.右侧压...
