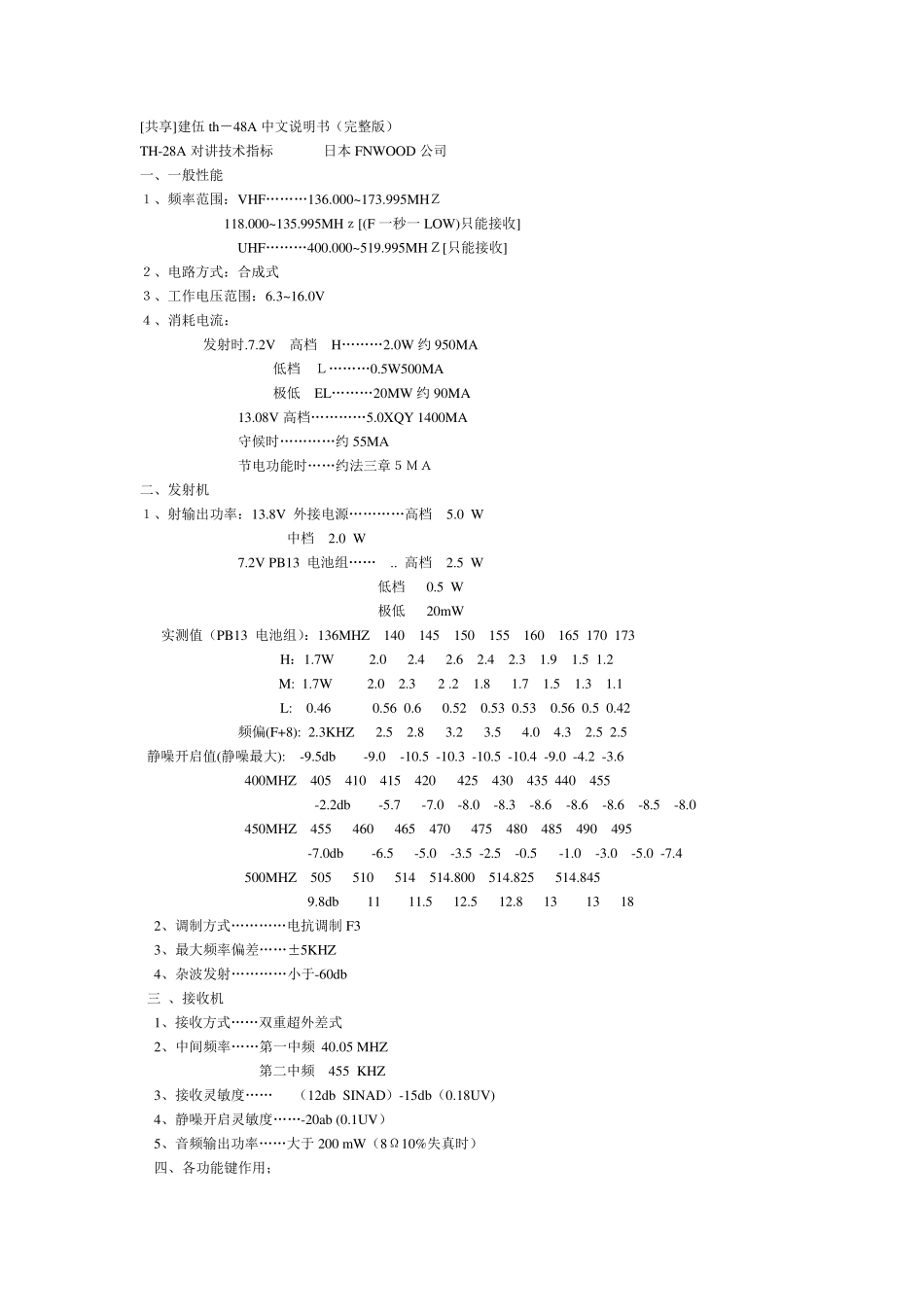

[共享]建伍th－48A 中文说明书（完整版） TH-28A 对讲技术指标 日本FNWOOD 公司 一、一般性能 １、频率范围：VHF………136.000~ 173.995MHＺ 118.000~ 135.995MHｚ[(F 一秒一LOW)只能接收] UHF………400.000~ 519.995MHＺ[只能接收] ２、电路方式：合成式 ３、工作电压范围：6.3~ 16.0V ４、消耗电流： 发射时.7.2V 高档 H………2.0W 约950MA 低档 Ｌ………0.5W500MA 极低 EL………20MW 约90MA 13.08V 高档…………5.0XQY 1400MA 守候时…………约55MA 节电功能时……约法三章５ＭＡ 二、发射机 １、射输出功率：13.8V 外接电源…………高档 5.0 W 中档 2.0 W 7.2V PB13 电池组…… .. 高档 2.5 W 低档 0.5 W 极低 20mW 实测值（PB13 电池组）：136MHZ 140 145 150 155 160 165 170 173 H：1.7W 2.0 2.4 2.6 2.4 2.3 1.9 1.5 1.2 M: 1.7W 2.0 2.3 2 .2 1.8 1.7 1.5 1.3 1.1 L: 0.46 0.56 0.6 0.52 0.53 0.53 0.56 0.5 0.42 频偏(F+8): 2.3KHZ 2.5 2.8 3.2 3.5 4.0 4.3 2.5 2.5 静噪开启值(静噪最大): -9.5db -9.0 -10.5 -10.3 -10.5 -10.4 -9.0 -4.2 -3.6 400MHZ 405 410 415 420 425 430 435 440 455 -2.2db -5.7 -7.0 -8.0 -8.3 -8.6 -8.6 -8.6 -8.5 -8.0 450MHZ 455 460 465 470 475 480 485 490 495 -7.0db -6.5 -5.0 -3.5 -2.5 -0.5 -1.0 -3.0 -5.0 -7.4 500MHZ 505 510 514 514.800 514.825 514.845 9.8db 11 11.5 12.5 12.8 13 13 18 2、调制方式…………电抗调制F3 3、最大频率偏差……±5KHZ 4、杂波发射…………小于-60db 三 、接收机 1、接收方式……双重超外差式 2、中间频率……第一中频 40.05 MHZ 第二中频 455 KHZ 3、接收灵敏度…… （12db SINAD）-15db（0.18UV) 4、静噪开启灵敏度……-20ab (0.1UV） 5、音频输出功率……大于 200 mW（8Ω10%失真时） 四、各功能键作用； （一）、单独按下下列键功能： 1、PWR……电源开关按键。按下一秒以上电源开、再按下电源关。 2、MESSAGE……传送信息工作键。 3、BAND……VF0 频率位按下、波段选择键、VHF/UHF（只能接收、不能发射）。 4 、VFO ……拨号频率键、也相当于操作结束或退出键、按下一秒以上，全频道扫描、 再按MHZ、1MHZ 频段扫描。 5、MR……存储功能键、按下一...
