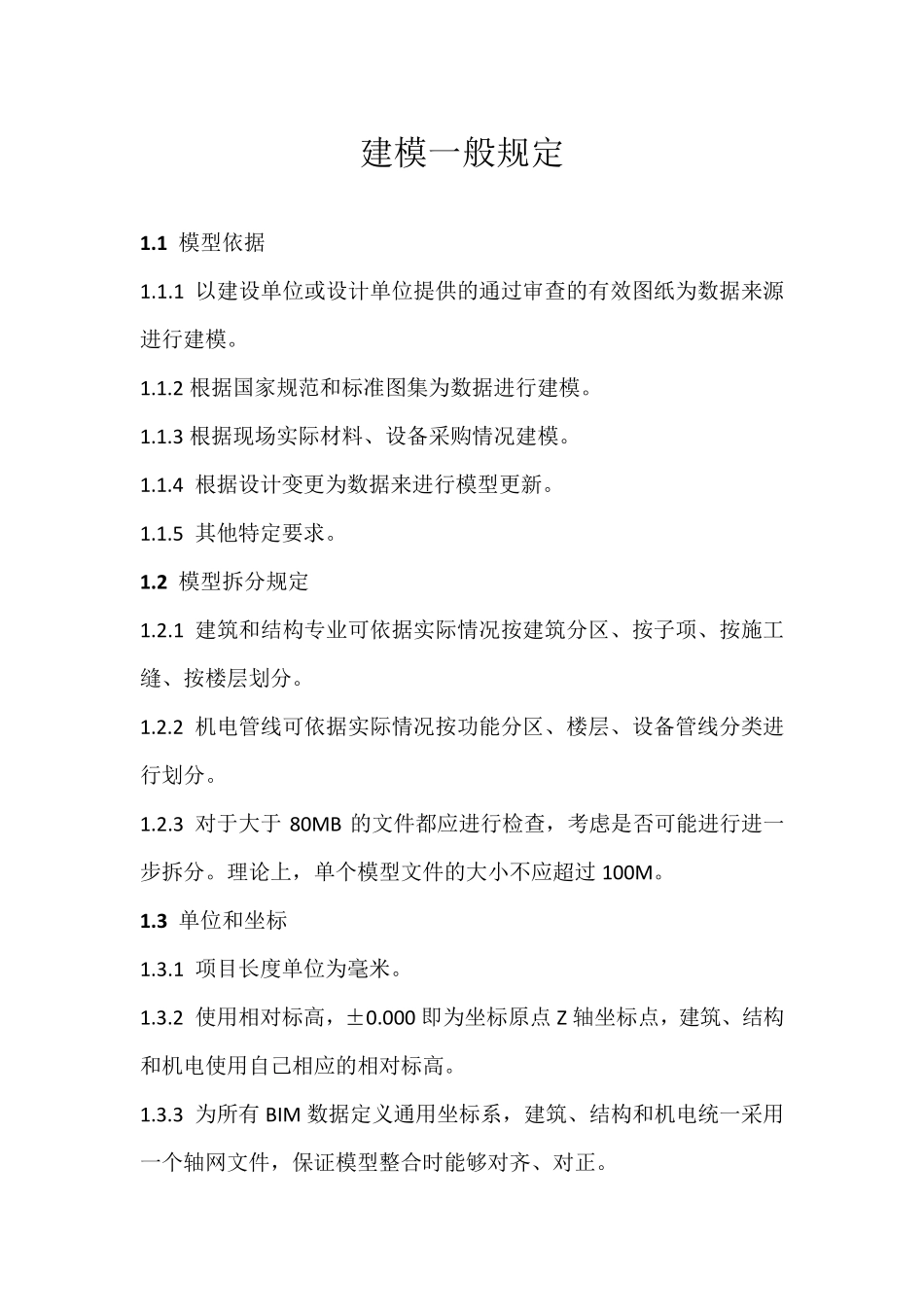

建模一般规定

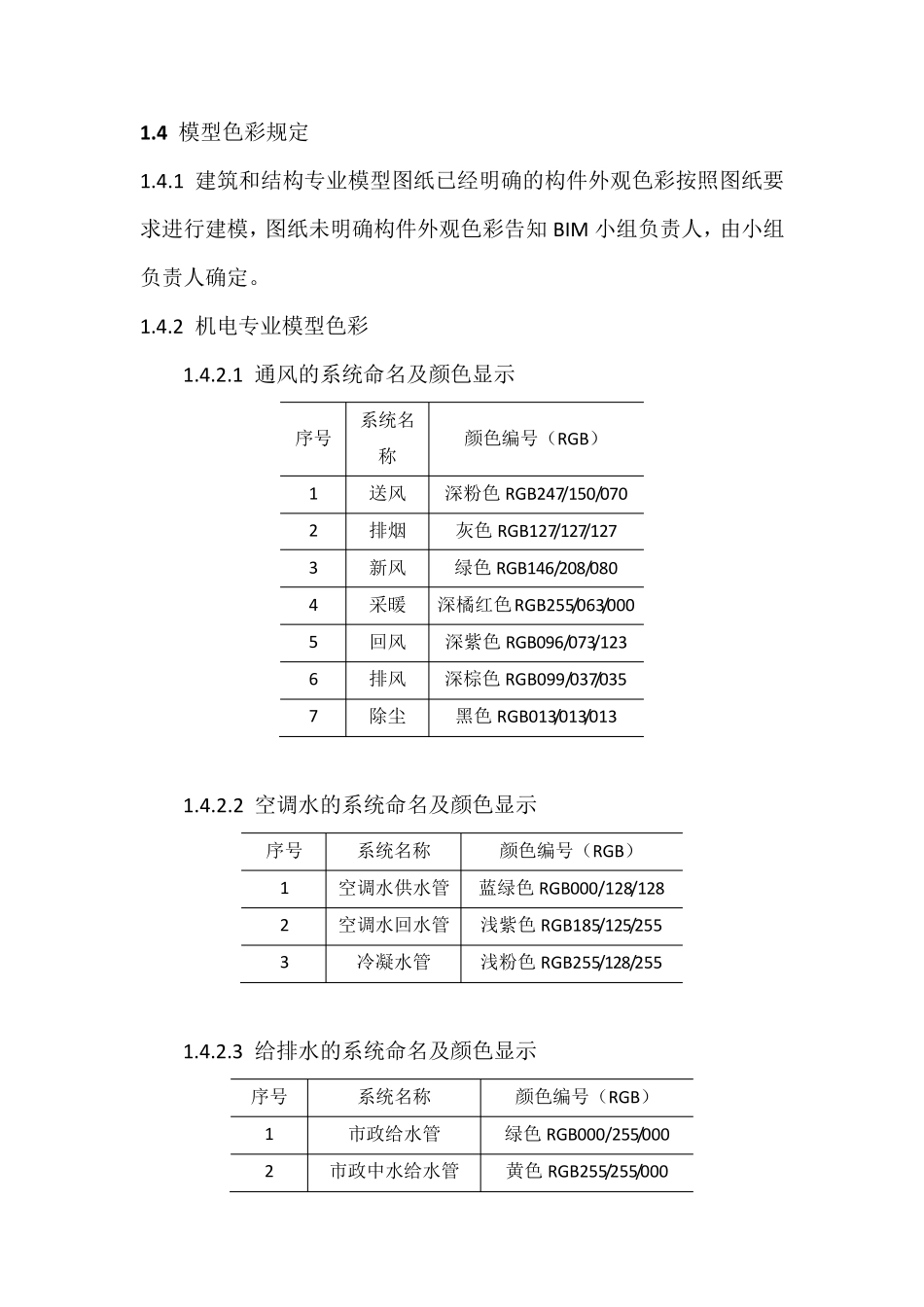

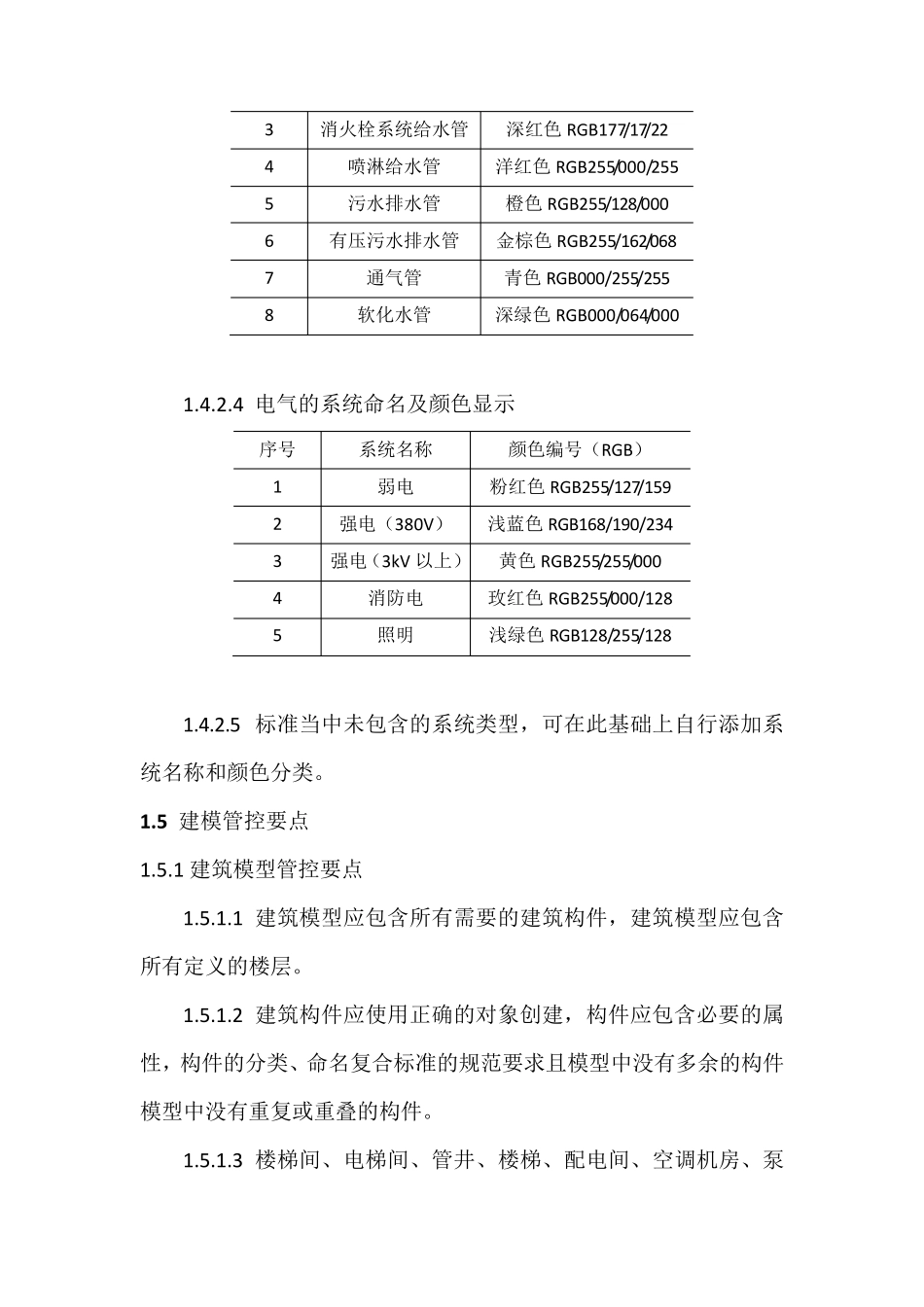

建模一般规定 1.1 模型依据 1.1.1 以建设单位或设计单位提供的通过审查的有效图纸为数据来源进行建模。 1.1.2 根据国家规范和标准图集为数据进行建模。 1.1.3 根据现场实际材料、设备采购情况建模。 1.1.4 根据设计变更为数据来进行模型更新。 1.1.5 其他特定要求。 1.2 模型拆分规定 1.2.1 建筑和结构专业可依据实际情况按建筑分区、按子项、按施工缝、按楼层划分。 1.2.2 机电管线可依据实际情况按功能分区、楼层、设备管线分类进行划分。 1.2.3 对于大于80MB 的文件都应进行检查，考虑是否可能进行进一步拆分。理论上，单个模型文件的大小不应超过100M。 1.3 单位和坐标 1.3.1 项目长度单位为毫米。 1.3.2 使用相对标高，±0.000 即为坐标原点 Z轴坐标点，建筑、结构和机电使用自己相应的相对标高。 1.3.3 为所有BIM 数据定义通用坐标系，建筑、结构和机电统一采用一个轴网文件，保证模型整合时能够对齐、对正。 1.4 模型色彩规定 1.4.1 建筑和结构专业模型图纸已经明确的构件外观色彩按照图纸要求进行建模，图纸未明确构件外观色彩告知BIM 小组负责人，由小组负责人确定。 1.4.2 机电专业模型色彩 1.4.2.1 通风的系统命名及颜色显示 序号 系统名称 颜色编号（RGB） 1 送风 深粉色RGB247/150/070 2 排烟 灰色RGB127/127/127 3 新风 绿色RGB146/208/080 4 采暖 深橘红色RGB255/063/000 5 回风 深紫色RGB096/073/123 6 排风 深棕色RGB099/037/035 7 除尘 黑色RGB013/013/013 1.4.2.2 空调水的系统命名及颜色显示 序号 系统名称 颜色编号（RGB） 1 空调水供水管 蓝绿色RGB000/128/128 2 空调水回水管 浅紫色RGB185/125/255 3 冷凝水管 浅粉色RGB255/128/255 1.4.2.3 给排水的系统命名及颜色显示 序号 系统名称 颜色编号（RGB） 1 市政给水管 绿色RGB000/255/000 2 市政中水给水管 黄色RGB255/255/000 3 消火栓系统给水管 深红色RGB177/17/22 4 喷淋给水管 洋红色RGB255/000/255 5 污水排水管 橙色RGB255/128/000 6 有压污水排水管 金棕色RGB255/162/068 7 通气管 青色RGB000/255/255 8 软化水管 深绿色RGB000/064/000 1.4.2.4 电气的系统命名及颜色显示 序号 系统名称 颜色编号（RGB） 1 弱电 粉红色RGB255/127/159 2 强电（380V） 浅蓝色RGB168/190/234 3 强电（3kV 以上） 黄色RGB255/255/000 4 消防电 玫红色R...
