建筑供配电及照明课程设计VIP专享

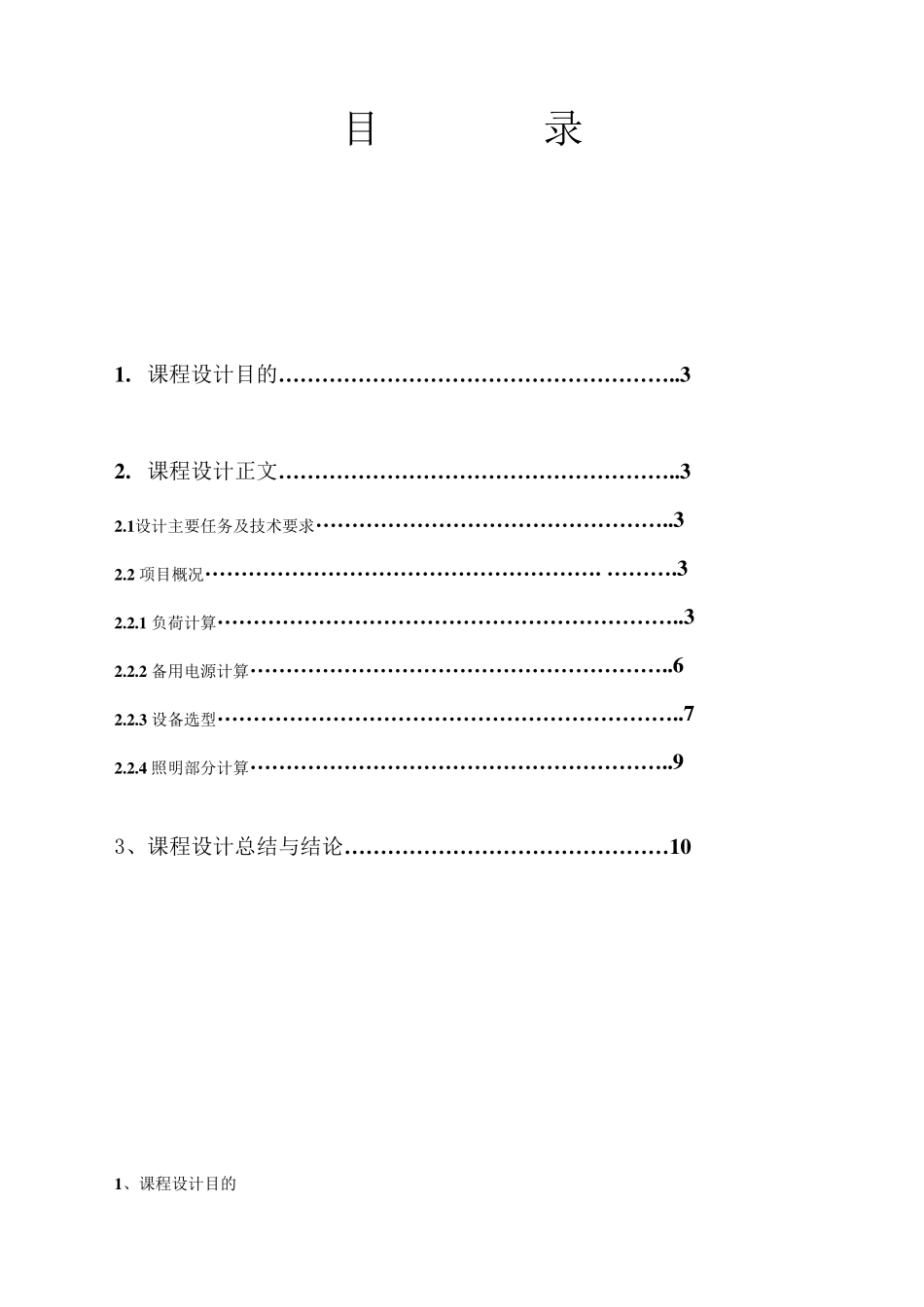

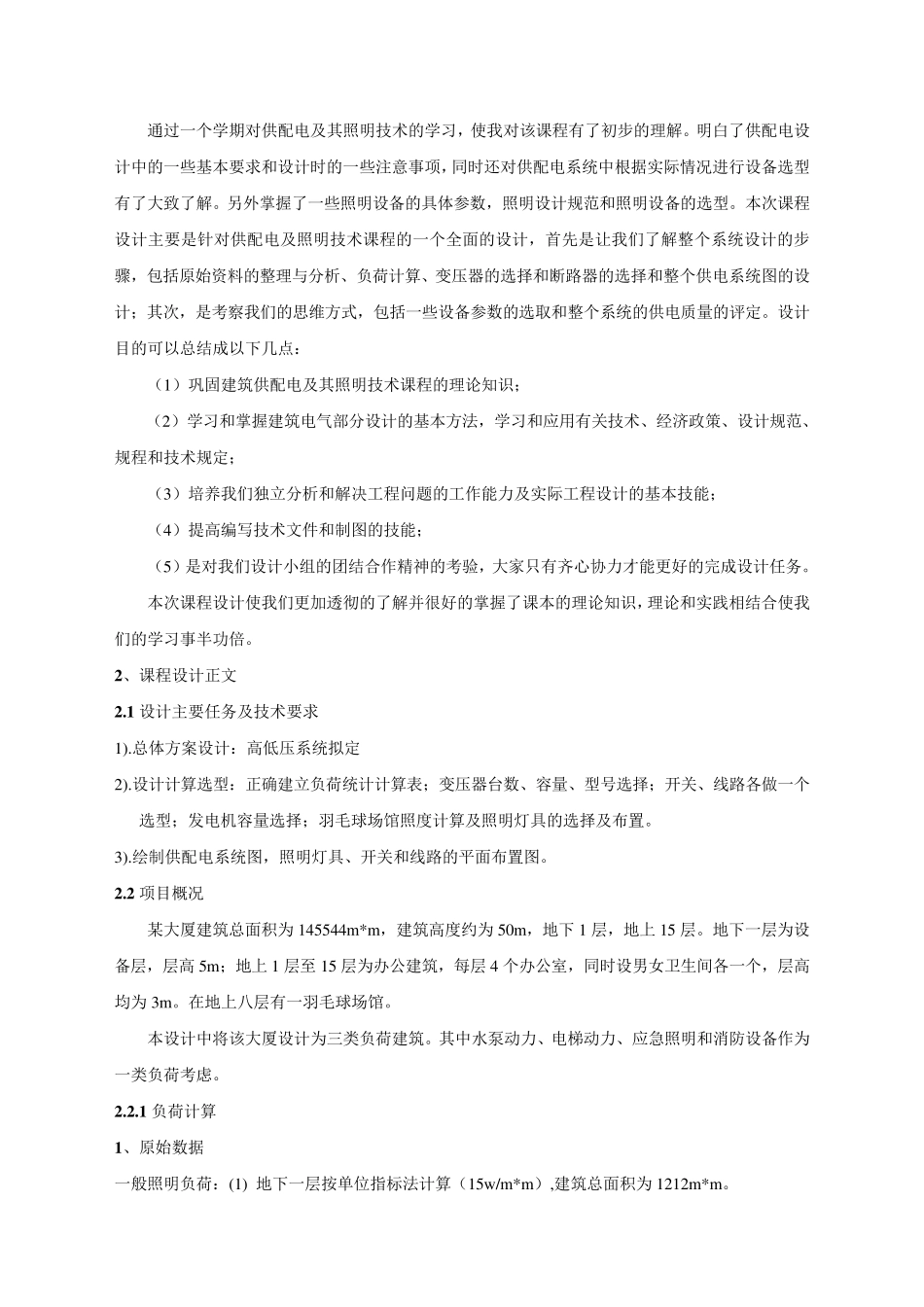

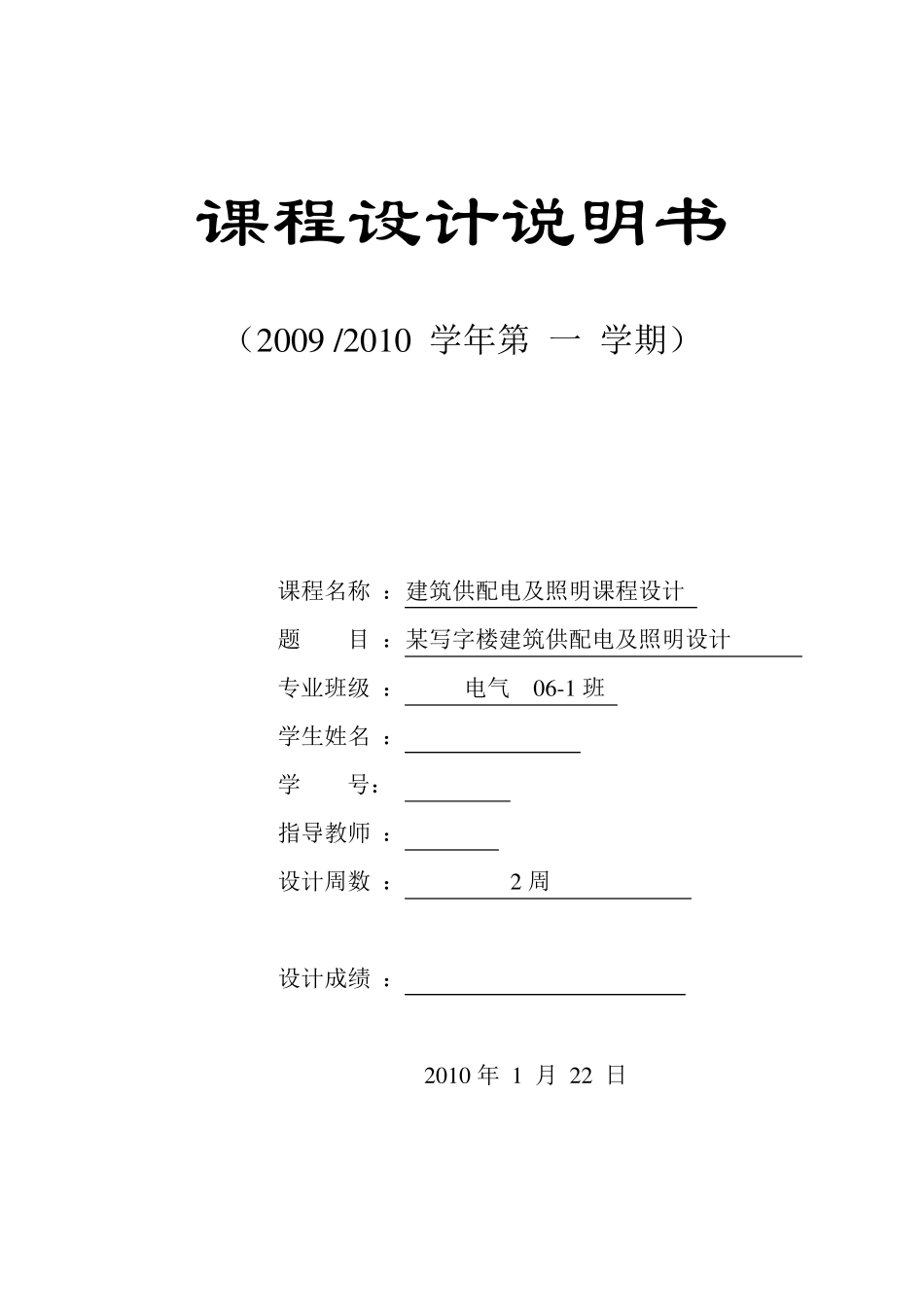

课程设计说明书 （2 0 0 9 /2 0 1 0 学年第 一 学期） 课程名称 ：建筑供配电及照明课程设计 题 目 ：某写字楼建筑供配电及照明设计 专业班级 ： 电气 0 6 -1 班 学生姓名 ： 学 号： 指导教师 ： 设计周数 ： 2 周 设计成绩 ： 2 0 1 0 年 1 月 2 2 日 目 录 1 . 课程设计目的………………………………………………..3 2 . 课程设计正文………………………………………………..3 2 .1 设计主要任务及技术要求…………………………………………..3 2 .2 项目概况………………………………………………. ……….3 2 .2 .1 负荷计算………………………………………………………..3 2 .2 .2 备用电源计算…………………………………………………..6 2 .2 .3 设备选型………………………………………………………..7 2 .2 .4 照明部分计算…………………………………………………..9 3、课程设计总结与结论………………………………………1 0 1 、课程设计目的 通过一个学期对供配电及其照明技术的学习，使我对该课程有了初步的理解。明白了供配电设计中的一些基本要求和设计时的一些注意事项，同时还对供配电系统中根据实际情况进行设备选型有了大致了解。另外掌握了一些照明设备的具体参数，照明设计规范和照明设备的选型。本次课程设计主要是针对供配电及照明技术课程的一个全面的设计，首先是让我们了解整个系统设计的步骤，包括原始资料的整理与分析、负荷计算、变压器的选择和断路器的选择和整个供电系统图的设计；其次，是考察我们的思维方式，包括一些设备参数的选取和整个系统的供电质量的评定。设计目的可以总结成以下几点： （1）巩固建筑供配电及其照明技术课程的理论知识； （2）学习和掌握建筑电气部分设计的基本方法，学习和应用有关技术、经济政策、设计规范、规程和技术规定； （3）培养我们独立分析和解决工程问题的工作能力及实际工程设计的基本技能； （4）提高编写 技术文 件 和制 图的技能； （5）是对我们设计小 组 的团 结合 作精 神 的考验 ，大家 只 有齐 心 协 力才 能更 好 的完 成设计任 务 。 本次课程设计使我们更 加 透 彻 的了解并 很 好 的掌握了课本的理论知识，理论和实践 相 结合 使我们的学习事半 功 倍 。 2 、课程设计正 文 2 .1 设计主要任 务 及技术要求 1).总体方案...
