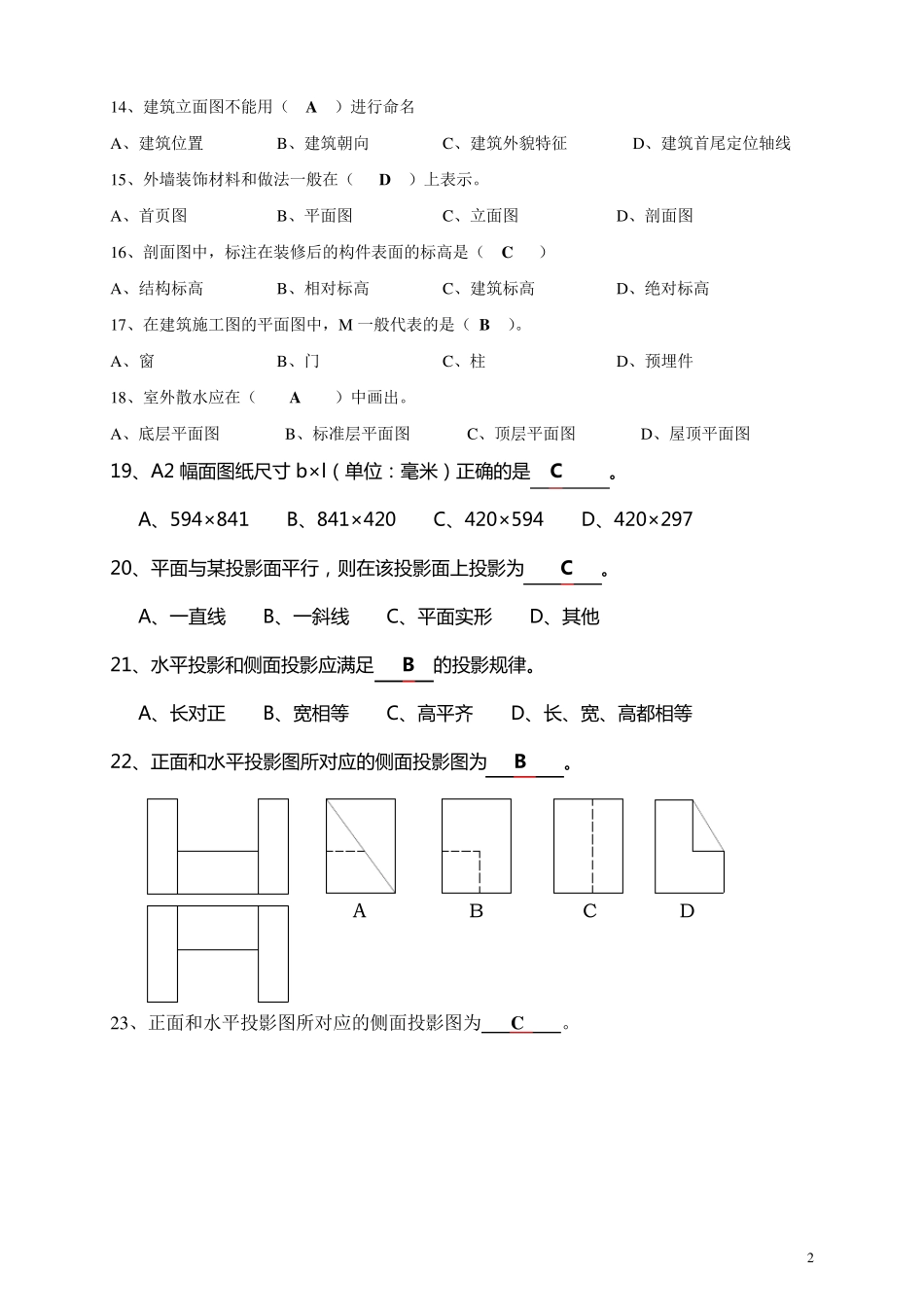

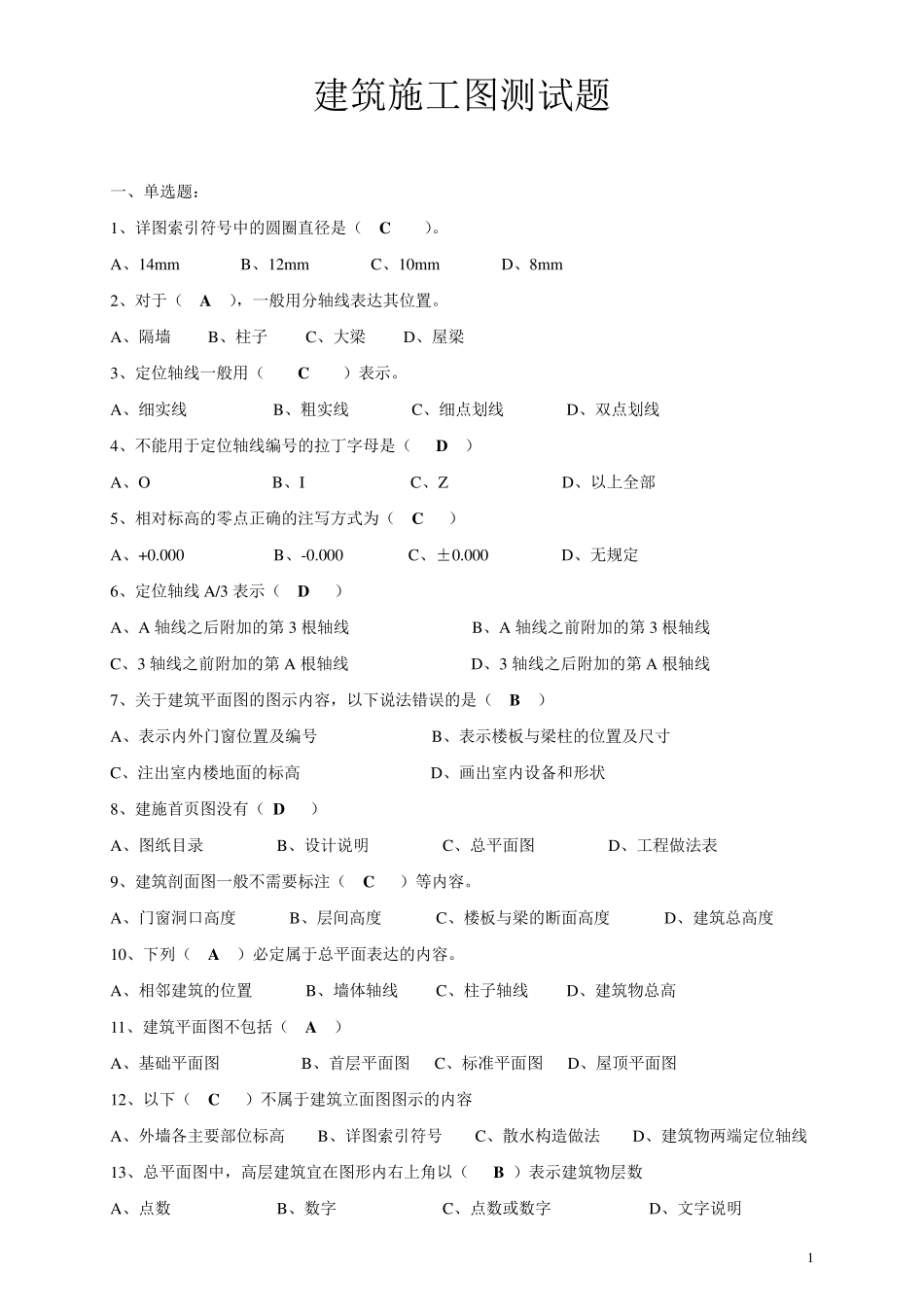

1 建筑施工图测试题 一、单选题： 1、详图索引符号中的圆圈直径是（ C ）。 A、14m m B、12m m C、10m m D、8m m 2、对于（ A ），一般用分轴线表达其位置。 A、隔墙 B、柱子 C、大梁 D、屋梁 3、定位轴线一般用（ C ）表示。 A、细实线 B、粗实线 C、细点划线 D、双点划线 4、不能用于定位轴线编号的拉丁字母是（ D ） A、O B、I C、Z D、以上全部 5、相对标高的零点正确的注写方式为（ C ） A、+0.000 B、-0.000 C、±0.000 D、无规定 6、定位轴线A/3 表示（ D ） A、A 轴线之后附加的第 3 根轴线 B、A 轴线之前附加的第 3 根轴线 C、3 轴线之前附加的第 A 根轴线 D、3 轴线之后附加的第 A 根轴线 7、关于建筑平面图的图示内容，以下说法错误的是（ B ） A、表示内外门窗位置及编号 B、表示楼板与梁柱的位置及尺寸 C、注出室内楼地面的标高 D、画出室内设备和形状 8、建施首页图没有（ D ） A、图纸目录 B、设计说明 C、总平面图 D、工程做法表 9、建筑剖面图一般不需要标注（ C ）等内容。 A、门窗洞口高度 B、层间高度 C、楼板与梁的断面高度 D、建筑总高度 10、下列（ A ）必定属于总平面表达的内容。 A、相邻建筑的位置 B、墙体轴线 C、柱子轴线 D、建筑物总高 11、建筑平面图不包括（ A ） A、基础平面图 B、首层平面图 C、标准平面图 D、屋顶平面图 12、以下（ C ）不属于建筑立面图图示的内容 A、外墙各主要部位标高 B、详图索引符号 C、散水构造做法 D、建筑物两端定位轴线 13、总平面图中，高层建筑宜在图形内右上角以（ B ）表示建筑物层数 A、点数 B、数字 C、点数或数字 D、文字说明 2 14、建筑立面图不能用（ A ）进行命名 A、建筑位置 B、建筑朝向 C、建筑外貌特征 D、建筑首尾定位轴线 15、外墙装饰材料和做法一般在（ D ）上表示。 A、首页图 B、平面图 C、立面图 D、剖面图 16、剖面图中，标注在装修后的构件表面的标高是（ C ） A、结构标高 B、相对标高 C、建筑标高 D、绝对标高 17、在建筑施工图的平面图中，M 一般代表的是（ B ）。 A、窗 B、门 C、柱 D、预埋件 18、室外散水应在（ A ）中画出。 A、底层平面图 B、标准层平面图 C、顶层平面图 D、屋顶平面图 19、A2 幅 面 图 纸 尺 寸 b×l（ 单 位 ： 毫 米 ） 正 确 的 是 C 。 A、594×84...
