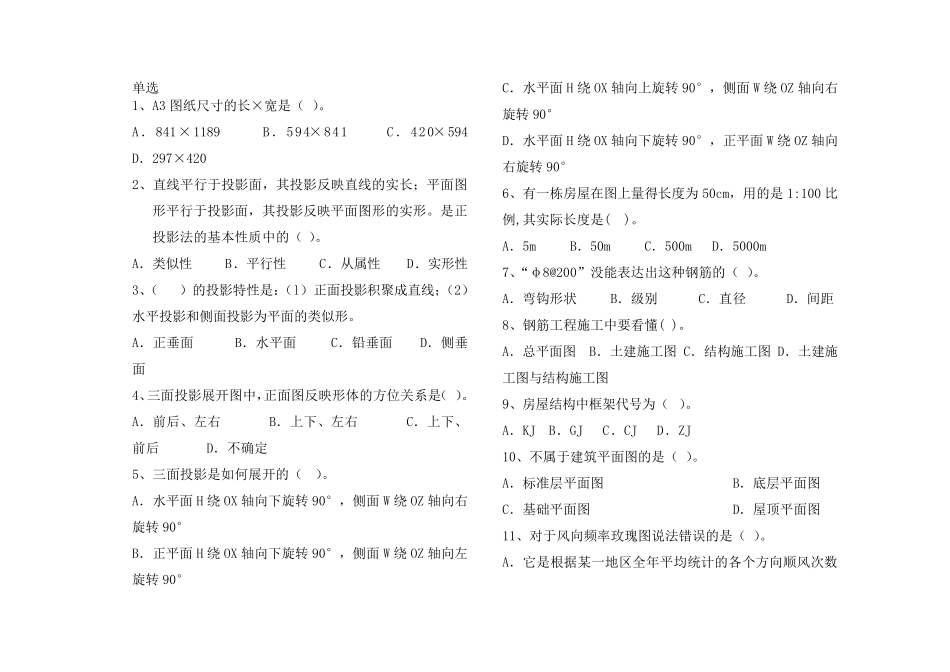

单选 1、A3 图纸尺寸的长×宽是（ ）。 A．841×1189 B．594×841 C．420×594 D．297×420 2、直线平行于投影面，其投影反映直线的实长；平面图形平行于投影面，其投影反映平面图形的实形。是正投影法的基本性质中的（ ）。 A．类似性 B．平行性 C．从属性 D．实形性 3、（ ）的投影特性是：（l）正面投影积聚成直线；（2）水平投影和侧面投影为平面的类似形。 A．正垂面 B．水平面 C．铅垂面 D．侧垂面 4、三面投影展开图中，正面图反映形体的方位关系是（ ）。 A．前后、左右 B．上下、左右 C．上下、前后 D．不确定 5、三面投影是如何展开的（ ）。 A．水平面H 绕OX 轴向下旋转90°，侧面W 绕OZ 轴向右旋转90° B．正平面H 绕OX 轴向下旋转90°，侧面W 绕OZ 轴向左旋转90° C．水平面H 绕OX 轴向上旋转90°，侧面W 绕OZ 轴向右旋转90° D．水平面H 绕OX 轴向下旋转90°，正平面W 绕OZ 轴向右旋转90° 6、有一栋房屋在图上量得长度为50cm，用的是1:100 比例,其实际长度是( )。 A．5m B．50m C．500m D．5000m 7、“φ8@200”没能表达出这种钢筋的（ ）。 A．弯钩形状 B．级别 C．直径 D．间距 8、钢筋工程施工中要看懂( )。 A．总平面图 B．土建施工图 C．结构施工图 D．土建施工图与结构施工图 9、房屋结构中框架代号为（ ）。 A．KJ B．GJ C．CJ D．ZJ 10、不属于建筑平面图的是（ ）。 A．标准层平面图 B．底层平面图 C．基础平面图 D．屋顶平面图 11、对于风向频率玫瑰图说法错误的是（ ）。 A．它是根据某一地区全年平均统计的各个方向顺风次数 的百分数值，按一定比例绘制 B．实线表示全年风向频率 C．虚线表示夏季风向频率 D．图上所表示的风的吹向是指从外面吹向该地区中心，且画在总平面上 12、工程图纸一般是采用（ ）原理绘制。 A．中心投影法 B．平行投影法 C．斜投影法 D．正投影法 13、我国横式图纸标题栏通常处于（ ） A．图框左上角 B．图框右上角 C．图框左下角 D．图框右下角 14 钢筋混凝土材料图例为( )。 A． B． C． D． 15、横向定位轴线的编号用（ ） 。 A．拉丁字母 B．阿拉伯数字 C．分数形式 D．罗马字母 16、下图所示的基础是（ ）。 A．条形基础 B．独立基础 C．桩基础 D．筏形基础 17、在建筑平面图中，位于 2 和 3 号轴线之间的第一根附加轴线的正确表达是（ ）。 A. B. C. D....
