建筑制图与识图习题集VIP专享

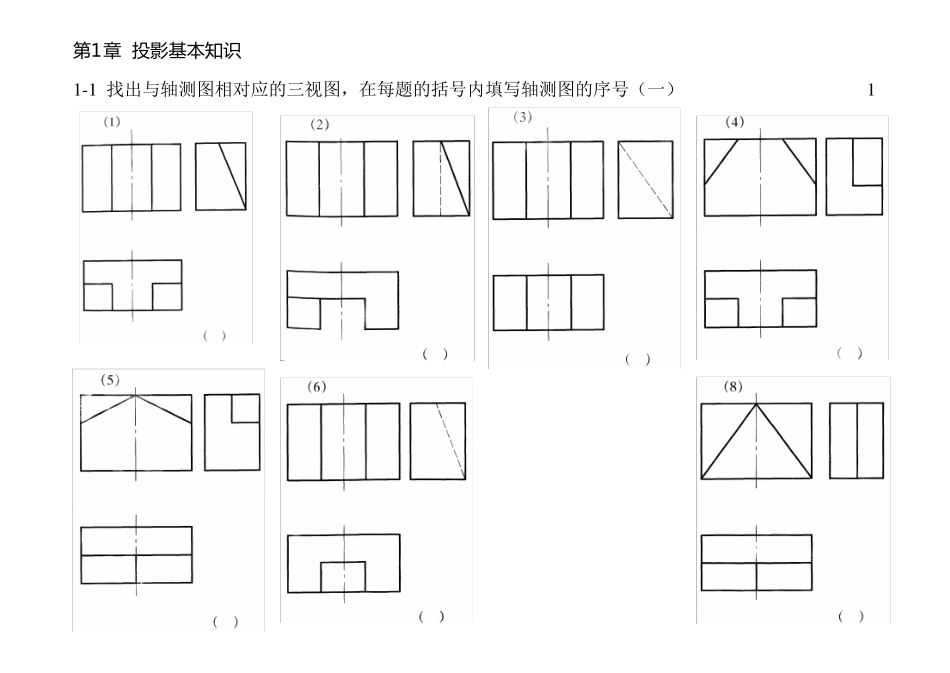

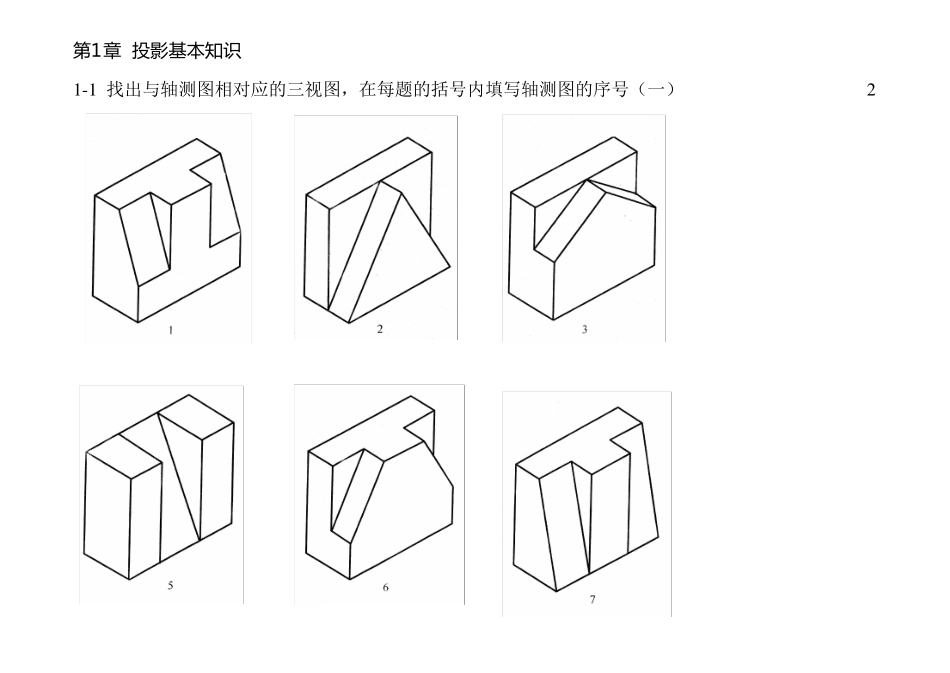

建筑制图与识图习题集 第 1章 投 影 基本知识 1 -1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 1 第 1章 投 影 基本知识 1 -1 找出与轴测图相对应的三视图，在每题的括号内填写轴测图的序号（一） 2 第 1章 投 影 基本知识 1 -2 画三视图练习 班级 姓名 学号 3 第 1章 投 影 基本知识 1 -3 已知正等轴测图，量取尺寸，画出三视图。 班级 姓名 学号 4 1 . 2 . 3 . 4 . 第 1章 投 影 基本知识 1 -3 已知正等轴测图，量取尺寸，画出三视图。 班级 姓名 学号 5 5 . 6 . 7 . 8 . 第 1章 投 影 基本知识 1 -4 根据两视图，参照轴测图补画第三视图 。 班级 姓名 学号 6 1 . 2 . 3 . 4 . 第 1章 投 影 基本知识 1 -4 根据两视图，参照轴测图补画第三视图 。 班级 姓名 学号 7 5 . 6 . 7 . 8 . 第 1章 投 影 基本知识 1 -5 根据两视图，补画第三视图。 班级 姓名 学号 8 1 . 2 . 3 . 4 . 第 1章 投 影 基本知识 1 -5 根据两视图，补画第三视图。 班级 姓名 学号 9 5 . 6 . 7 . 8 . 第 1章 投 影 基本知识 1 -6 根据轴测图补全视图中的漏线。 班级 姓名 学号 1 0 1 . 2 . 3 . 4 . 第 1章 投 影 基本知识 1 -6 根据已知视图补画缺线。 班级 姓名 学号 1 1 1 . 2 . 3 . 4 . 第 1章 投 影 基本知识 1-7 点的投影 班级 姓名 学号 12 1. 按立体图作各点的两面投影。 2. 已知点A 在 V 面之前 40，点B 在 H 面之上 12，点C 在 V 面上，点D 在 H 面上，点E 在投影轴上，补全各点的两面投影。 第 1章 投 影 基本知识 1-7 点的投影 班级 姓名 学号 13 3. 根据立体图，画A 点的三面投影图。 4.根据A，B，C 三点的立体图作出它们的投影图。 第 1章 投 影 基本知识 1-8 点的投影 班级 姓名 学号 14 5. 已知A 点的投影，B 点在A 点左方15、前方25、上方13，求作 B点的三面投影。 6. 已知点B 在点A 的正左方15；点C 与点A 是对 V 面的重影点，点D 在点A 的正下方20，，补全各点的三面投影，并表明可见性。 第 1章 投 影 基本知识 1-8 线的投影 班级 姓名 学号 15 1. 判断下列直线对投影面的相对位置，并填写直线类型。 AB 是＿＿＿＿＿ 线； EF...
