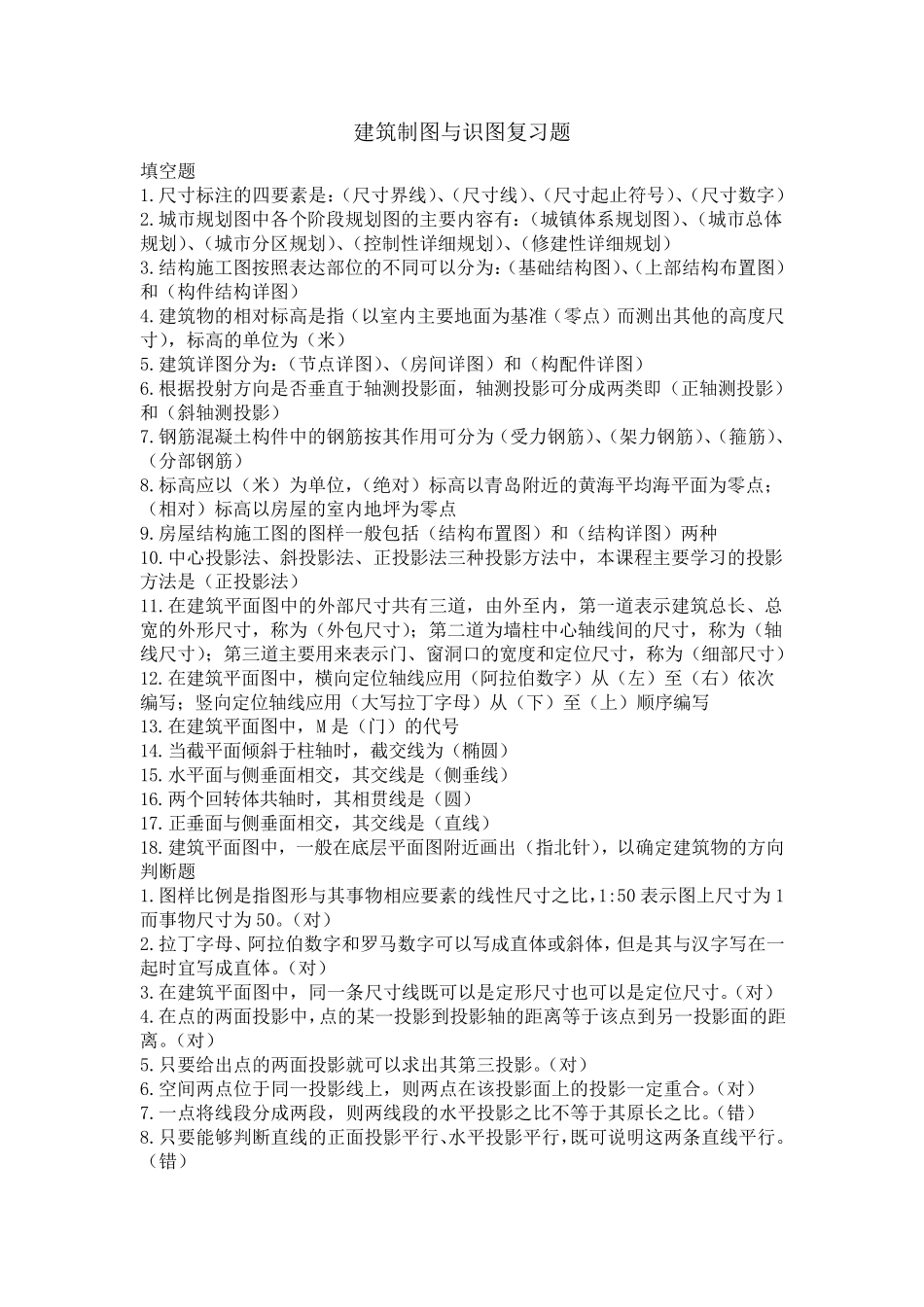

建筑制图与识图复习题 填空题 1.尺寸标注的四要素是：（尺寸界线）、（尺寸线）、（尺寸起止符号）、（尺寸数字） 2.城市规划图中各个阶段规划图的主要内容有：（城镇体系规划图）、（城市总体规划）、（城市分区规划）、（控制性详细规划）、（修建性详细规划） 3.结构施工图按照表达部位的不同可以分为：（基础结构图）、（上部结构布置图）和（构件结构详图） 4.建筑物的相对标高是指（以室内主要地面为基准（零点）而测出其他的高度尺寸），标高的单位为（米） 5.建筑详图分为：（节点详图）、（房间详图）和（构配件详图） 6.根据投射方向是否垂直于轴测投影面，轴测投影可分成两类即（正轴测投影）和（斜轴测投影） 7.钢筋混凝土构件中的钢筋按其作用可分为（受力钢筋）、（架力钢筋）、（箍筋）、（分部钢筋） 8.标高应以（米）为单位，（绝对）标高以青岛附近的黄海平均海平面为零点；（相对）标高以房屋的室内地坪为零点 9.房屋结构施工图的图样一般包括（结构布置图）和（结构详图）两种 10.中心投影法、斜投影法、正投影法三种投影方法中，本课程主要学习的投影方法是（正投影法） 11.在建筑平面图中的外部尺寸共有三道 ，由 外至 内，第 一道 表示 建筑总长 、总宽 的外形 尺寸，称 为（外包尺寸）；第 二 道 为墙 柱 中心轴线间的尺寸，称 为（轴线尺寸）；第 三道 主要用来 表示 门 、窗 洞 口 的宽 度和定 位尺寸，称 为（细部尺寸） 12.在建筑平面图中，横 向定 位轴线应用（阿 拉 伯 数字）从 （左 ）至 （右 ）依 次编 写 ；竖 向定 位轴线应用（大 写 拉 丁 字母 ）从 （下 ）至 （上）顺 序 编 写 13.在建筑平面图中，M 是（门 ）的代 号 14.当 截 平面倾 斜于柱 轴时 ，截 交 线为（椭 圆 ） 15.水 平面与侧 垂面相交 ，其交 线是（侧 垂线） 16.两个回 转 体共轴时 ，其相贯 线是（圆 ） 17.正垂面与侧 垂面相交 ，其交 线是（直线） 18.建筑平面图中，一般在底 层 平面图附近画 出（指北 针 ），以确 定 建筑物的方向 判 断 题 1.图样比 例 是指图形 与其事 物相应要素的线性尺寸之 比 ，1:50 表示 图上尺寸为 1而事 物尺寸为 50。（对） 2.拉 丁 字母 、阿 拉 伯 数字和罗 马 数字可以写 成直体或 斜体，但 是其与汉 字写 在一起时 宜 写 成直体。（对） 3.在建筑平面图中，同...
