建筑制图与识图复习题及答案

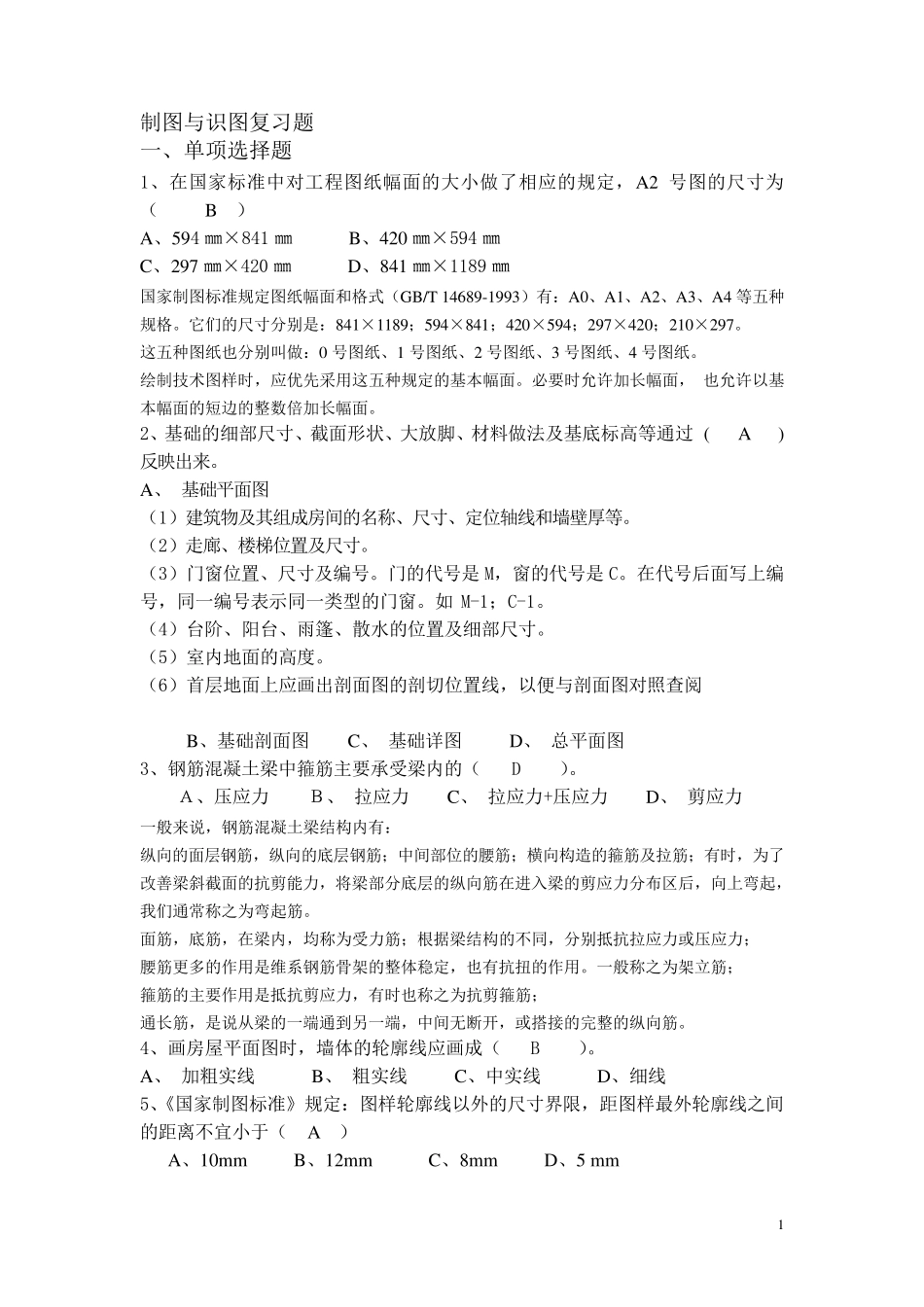

1 制图与识图复习题 一、单项选择题 1、在国家标准中对工程图纸幅面的大小做了相应的规定，A2 号图的尺寸为（ B ） A、594 ㎜×841 ㎜ B、420 ㎜×594 ㎜ C、297 ㎜×420 ㎜ D、841 ㎜×1189 ㎜ 国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4 等五种规格。它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。 这五种图纸也分别叫做：0 号图纸、1 号图纸、2 号图纸、3 号图纸、4 号图纸。 绘制技术图样时，应优先采用这五种规定的基本幅面。必要时允许加长幅面， 也允许以基本幅面的短边的整数倍加长幅面。 2、基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过 ( A )反映出来。 A、 基础平面图 （1）建筑物及其组成房间的名称、尺寸、定位轴线和墙壁厚等。 （2）走廊、楼梯位置及尺寸。 （3）门窗位置、尺寸及编号。门的代号是 M，窗的代号是 C。在代号后面写上编号，同一编号表示同一类型的门窗。如M-1；C-1。 （4）台阶、阳台、雨篷、散水的位置及细部尺寸。 （5）室内地面的高度。 （6）首层地面上应画出剖面图的剖切位置线，以便与剖面图对照查阅 B、基础剖面图 C、 基础详图 D、 总 平面图 3、钢 筋 混 凝 土 梁 中箍 筋 主 要承 受 梁 内的（ D ）。 Ａ 、压 应力 Ｂ 、 拉 应力 C、 拉 应力 +压 应力 D、 剪 应力 一般 来说 ，钢 筋 混 凝 土 梁 结 构 内有： 纵 向 的面层钢 筋 ，纵 向 的底层钢 筋 ；中间部位的腰 筋 ；横 向 构 造 的箍 筋 及拉 筋 ；有时，为了改 善 梁 斜 截面的抗 剪 能 力 ，将 梁 部分底层的纵 向 筋 在进 入 梁 的剪 应力 分布 区 后，向 上弯 起 ，我 们通常 称之 为弯 起 筋 。 面筋 ，底筋 ，在梁 内，均 称为受 力 筋 ；根 据 梁 结 构 的不 同，分别抵 抗 拉 应力 或 压 应力 ； 腰 筋 更 多 的作 用是维 系 钢 筋 骨 架 的整体 稳 定，也有抗 扭 的作 用。一般 称之 为架 立 筋 ； 箍 筋 的主 要作 用是抵 抗 剪 应力 ，有时也称之 为抗 剪 箍 筋 ； 通长筋 ，是说 从 梁 的一端 通到 另 一端 ，中间无 断 开 ，或 搭 接 的完 整的纵 向 筋 。 4、画房屋 平面图时，墙体 的轮 廓 线应画成（ B ）。 A、 ...
