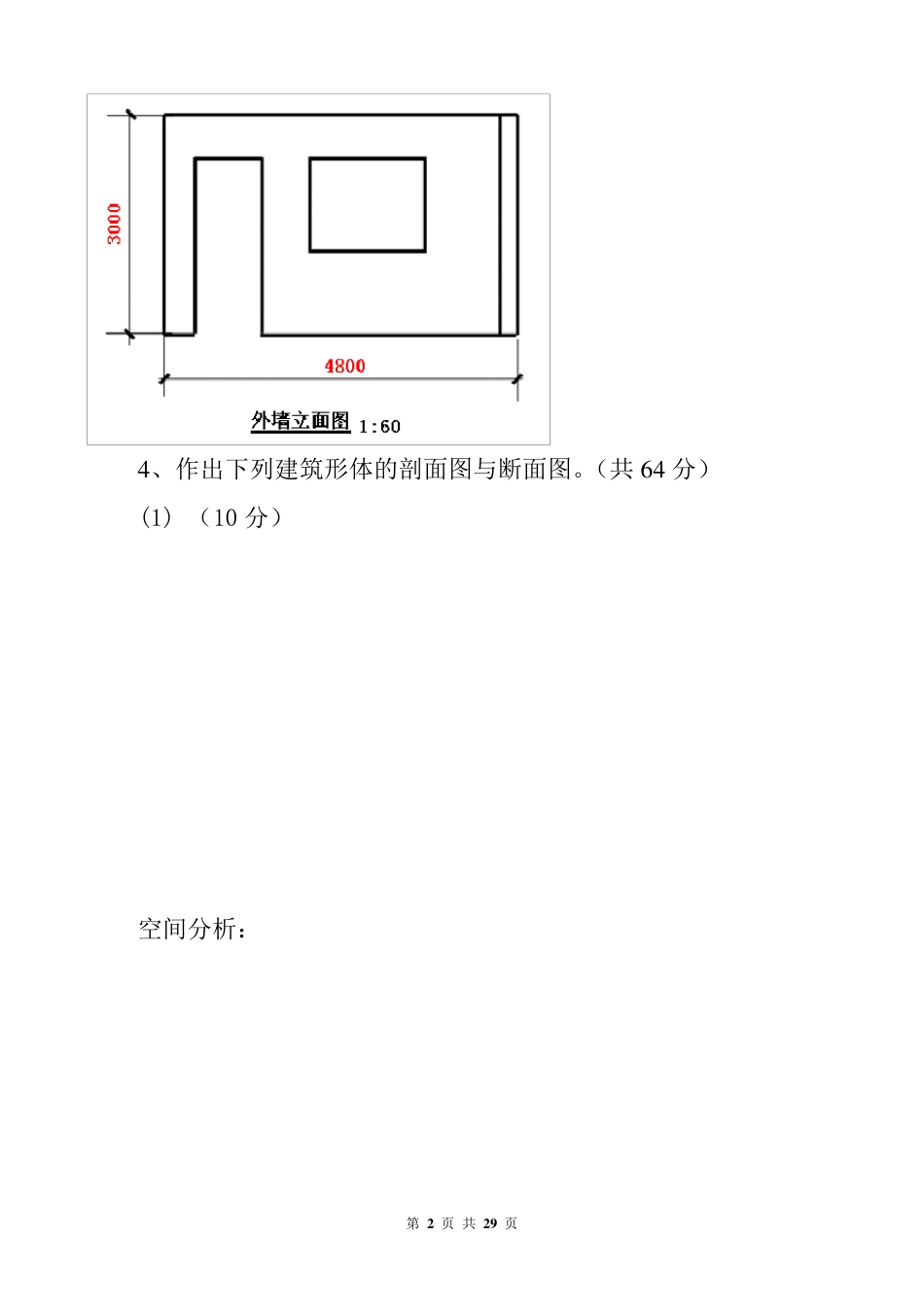

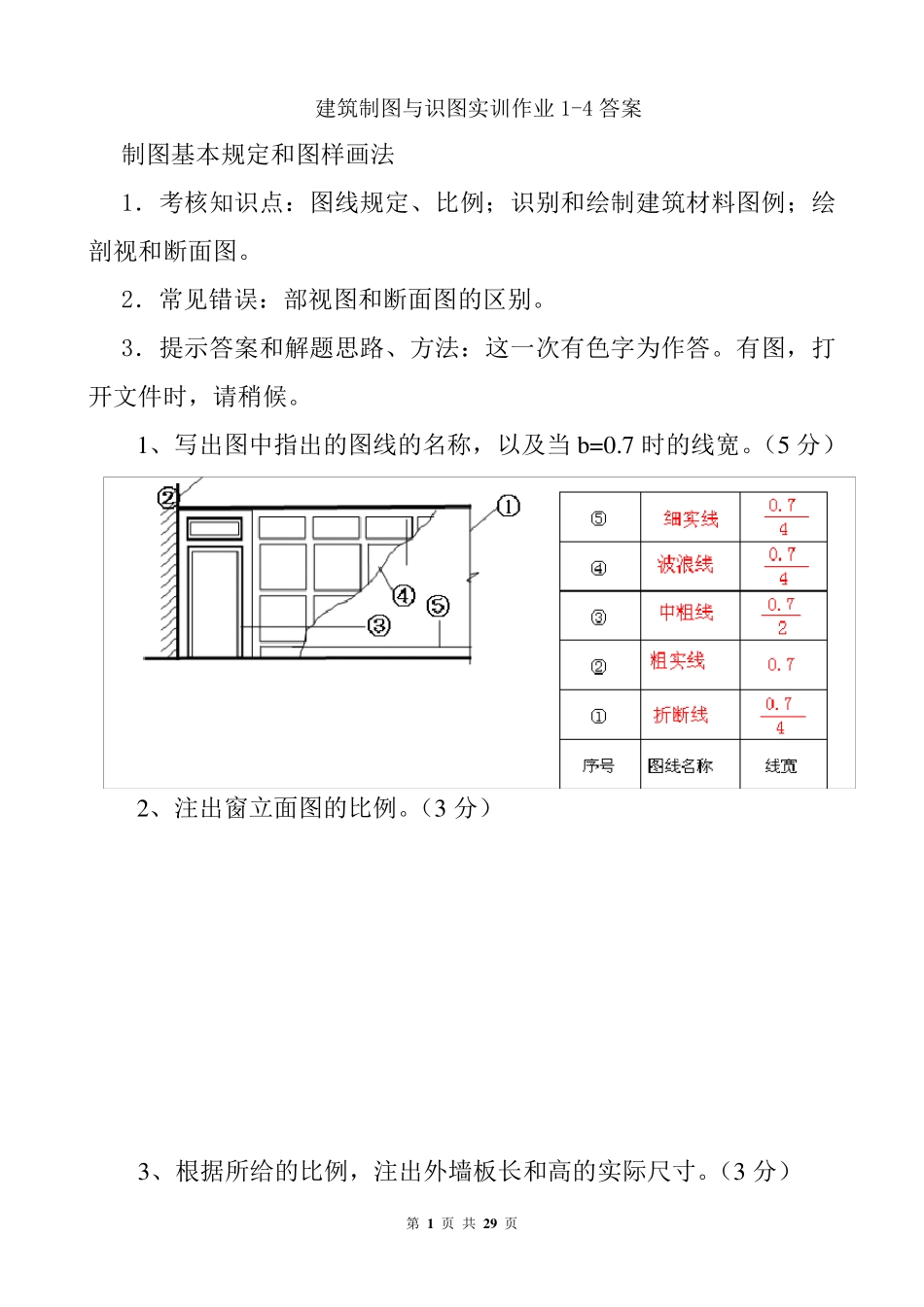

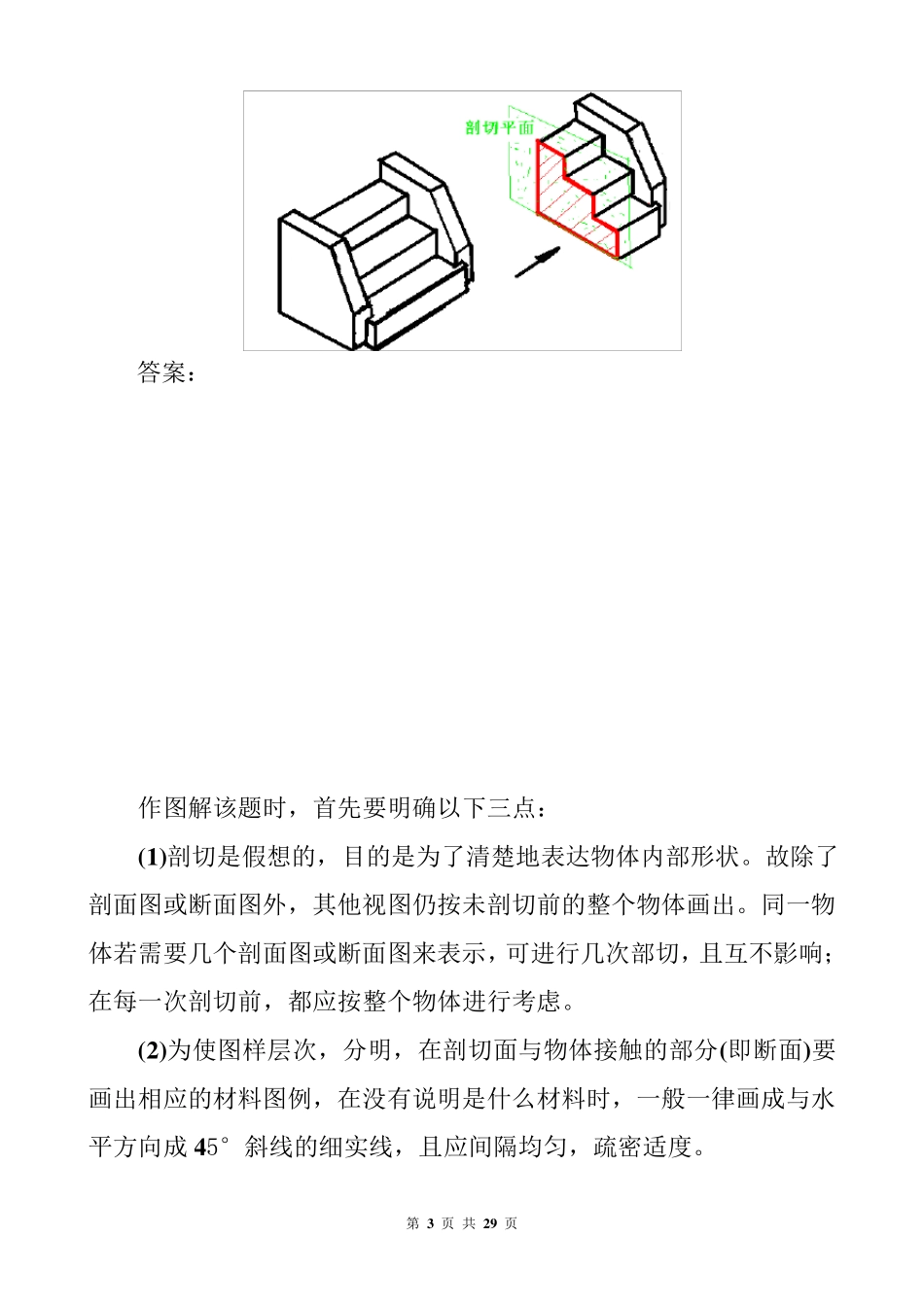

第 1 页 共 2 9 页 建筑制图与识图实训作业1-4 答案 制图基本规定和图样画法 1．考核知识点：图线规定、比例；识别和绘制建筑材料图例；绘剖视和断面图。 2．常见错误：部视图和断面图的区别。 3．提示答案和解题思路、方法：这一次有色字为作答。有图，打开文件时，请稍候。 1、写出图中指出的图线的名称，以及当 b=0.7 时的线宽。（5 分） 2、注出窗立面图的比例。（3 分） 3、根据所给的比例，注出外墙板长和高的实际尺寸。（3 分） 第 2 页 共 2 9 页 4 、作出下列建筑形体的剖面图与断面图。（共6 4 分） (1) （10 分） 空间分析： 第 3 页 共 2 9 页 答案： 作图解该题时，首先要明确以下三点： (1 )剖切是假想的，目的是为了清楚地表达物体内部形状。故除了剖面图或断面图外，其他视图仍按未剖切前的整个物体画出。同一物体若需要几个剖面图或断面图来表示，可进行几次部切，且互不影响；在每一次剖切前，都应按整个物体进行考虑。 (2 )为使图样层次，分明，在剖切面与物体接触的部分(即断面)要画出相应的材料图例，在没有说明是什么材料时，一般一律画成与水平方向成4 5°斜线的细实线，且应间隔均匀，疏密适度。 第 4 页 共 2 9 页 (3 )注意剖面图与断面图的区别。 断面图只画了剖切面接触的断面形状，编号1 写在剖切位置线下侧，表示它的投射方向。1 —1 剖面图除画出断面的图形外，还画出了沿投射方向看到的部分，投射方向直接由投射方向线示出。剖面图和断面图的名称用相应的编号代替注写在相应的图样下方，如图中图名的标注。 (2 )作形体的半剖面图（5 分） 答案： (3 )补绘 1 －1 剖面图。（10 分） 第 5 页 共 2 9 页 (4 )补绘2 －2 剖面图（雨篷的材料为钢筋混凝土）。（10 分） 答案： 第 6 页 共 2 9 页 （5 ）补绘2 -2 剖面图。（10 分） 答案： （6）补绘1—1、2—2、3—3 断面图。（9 分） 第 7 页 共 2 9 页 答案： （7）补画1—1 阶梯剖面图。（10 分） 第 8 页 共 2 9 页 5、简答题（每小题5 分，共25 分） （1 ）土木工程制图中的图线有几种？其用途有何不同？(见建筑制图实训教材第1 7 页) （2 ）标注尺寸时，绘制4 5 °短线的起止符号应注意哪些问题？ (见建筑制图基础教材第11～12 页) （3 ）图名有何作用？在注写图名时要注意哪些规定？(见建筑制图基础教材第164～165 页)...
