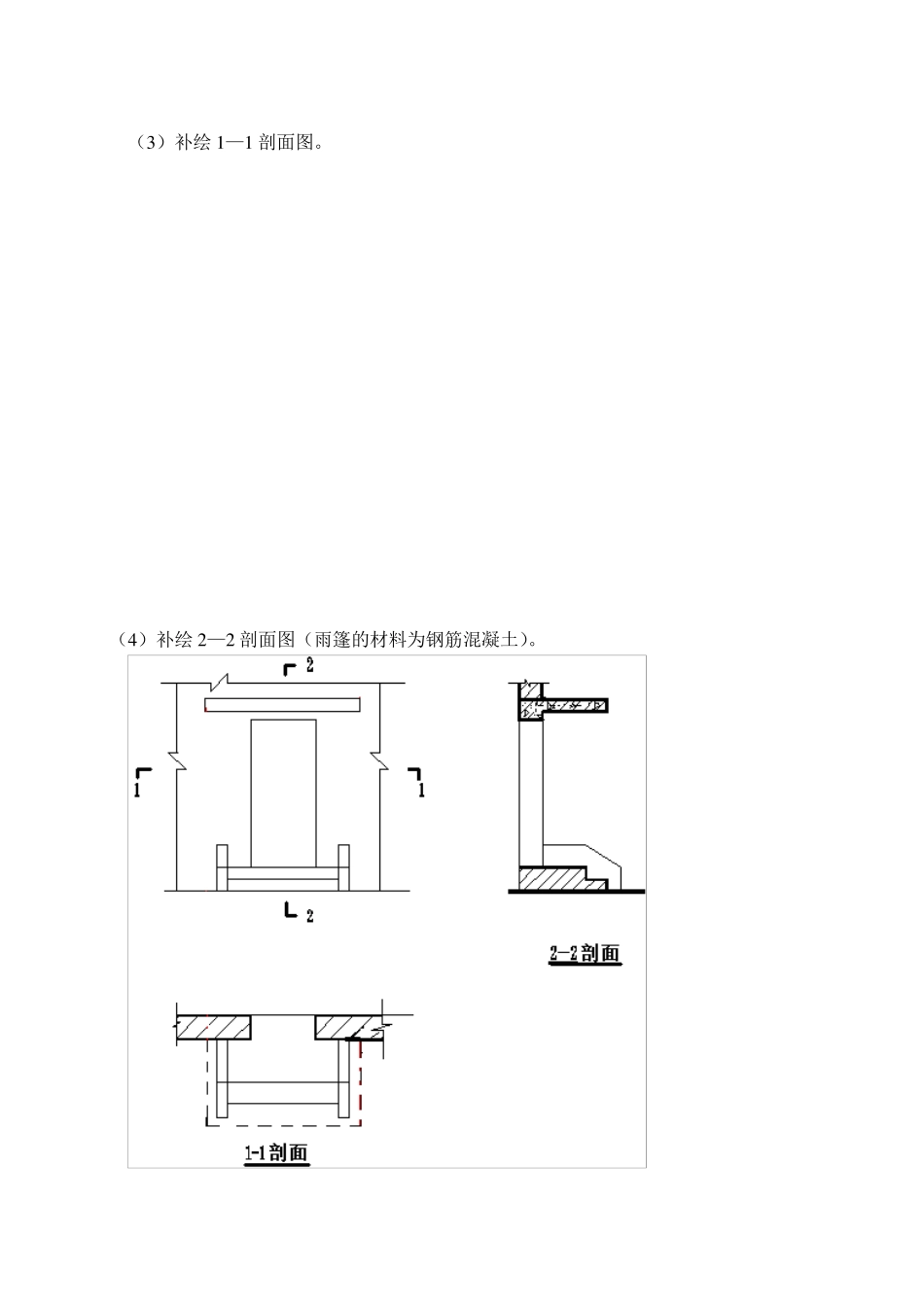

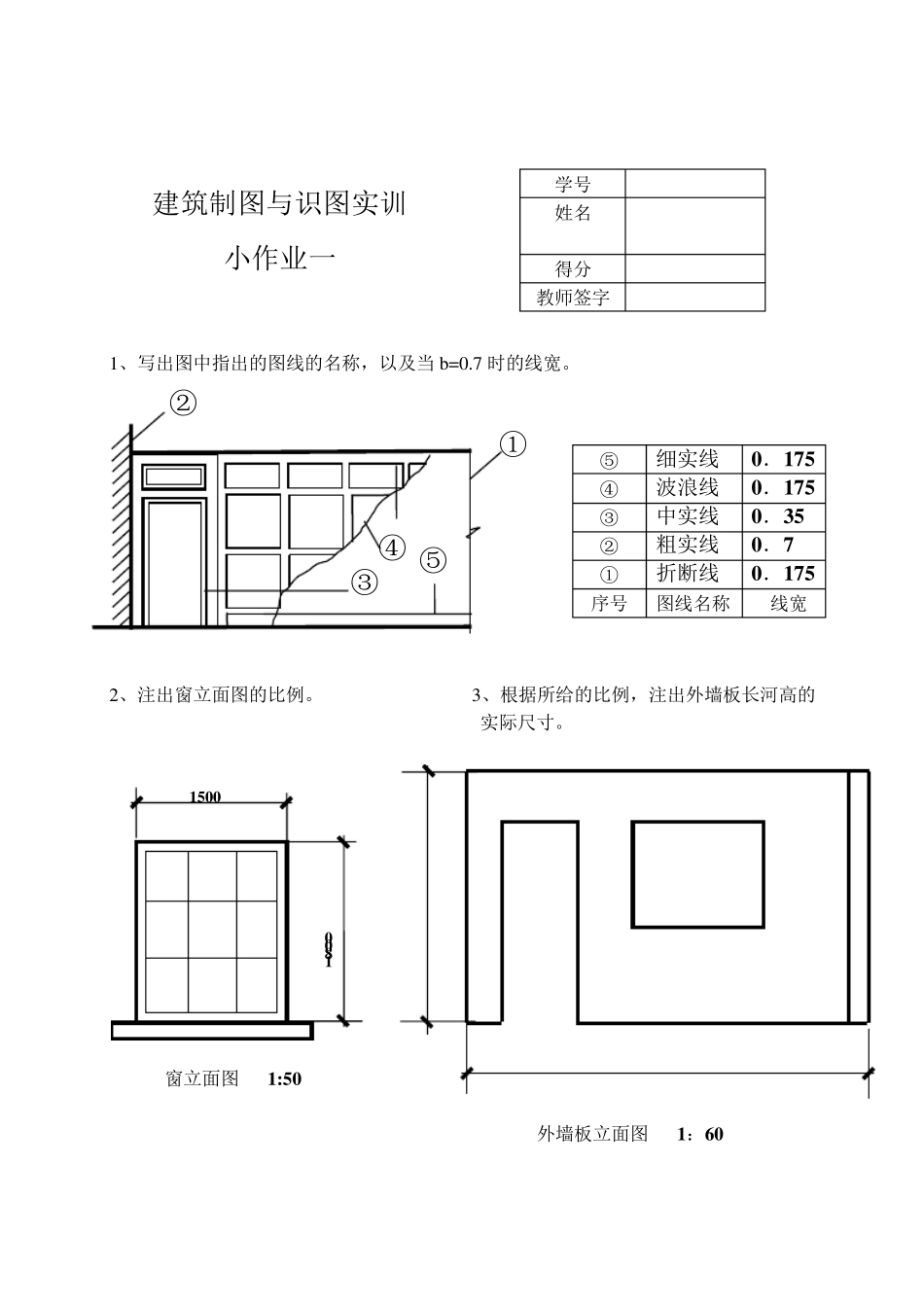

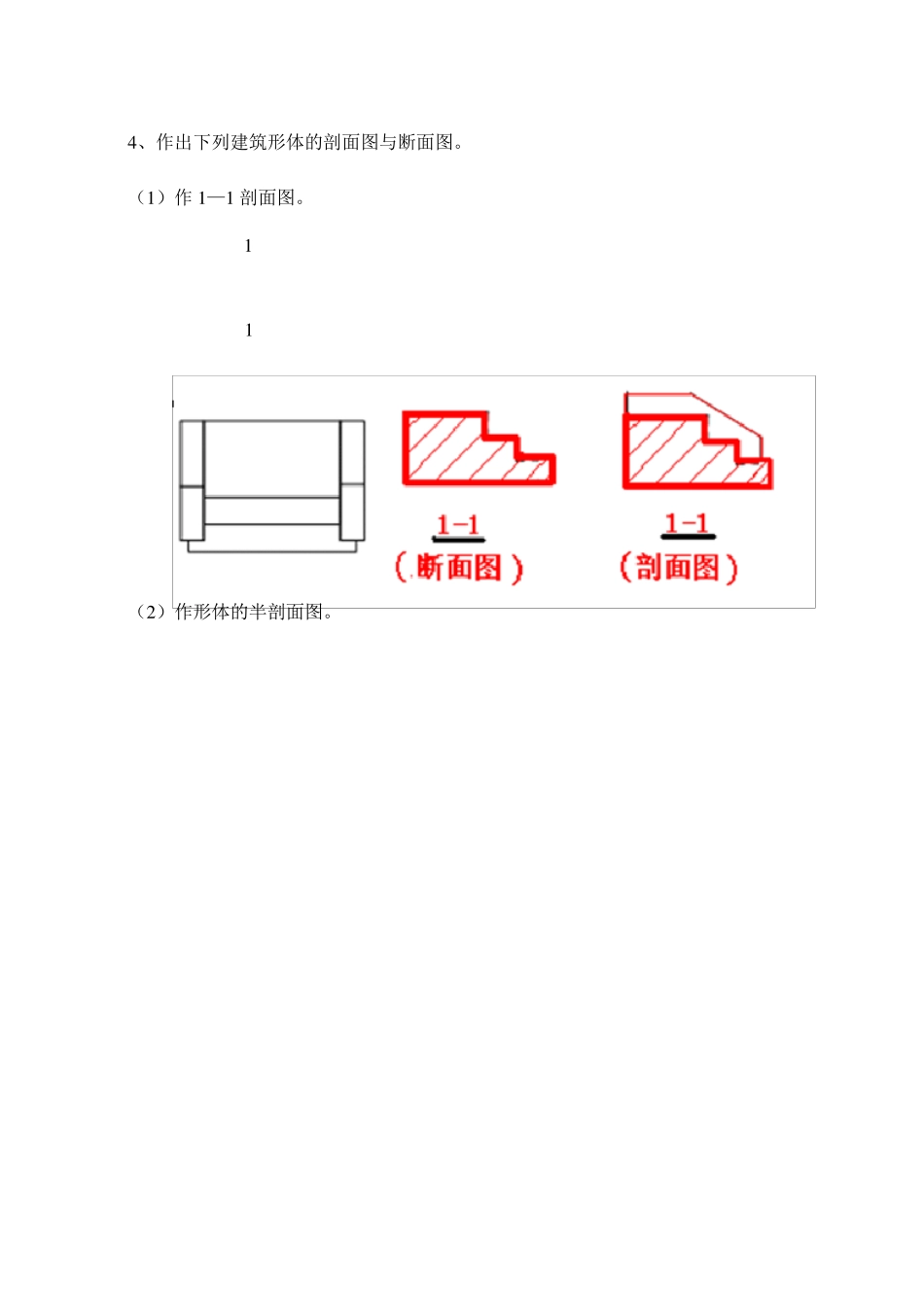

① ⑤ ④ ③ 1500 1800 ② 建筑制图与识图实训 小作业一 1、写出图中指出的图线的名称，以及当 b=0.7 时的线宽。 2、注出窗立面图的比例。 3、根据所给的比例，注出外墙板长河高的实际尺寸。 窗立面图 1:50 外墙板立面图 1：60 学号 姓名 得分 教师签字 ⑤ 细实线 0．175 ④ 波浪线 0．175 ③ 中实线 0．35 ② 粗实线 0．7 ① 折断线 0．175 序号 图线名称 线宽 1 1 4 、作出下列建筑形体的剖面图与断面图。 （1 ）作1 —1 剖面图。 （2 ）作形体的半剖面图。 （3 ）补绘1 —1 剖面图。 （4 ）补绘2 —2 剖面图（雨篷的材料为钢筋混凝土）。 （5 ）补绘2 -2 剖面图 （6 ）补绘1 —1 、2 —2 、3 —3 断面图。 （7）补画1—1 阶梯剖面图。 5、简答题 （1）土木工程制图中的图线有几种？其用途有何不同？ 答：通常用的有 粗、中、细。被剖切到的建筑的外轮廓线、墙体、边框线等都用粗实线；建筑构配件轮廓线常用中实线绘制；其他的大部分都是用细实线绘制。 （2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？ 答：起止符号长度通常在 2—3m m ，采用中粗实线绘制。 （3）图名有何作用？在注写图名时要注意哪些规定？ （4）剖面图与断面图的主要区别是什么？两者又有何联系？ 答：断面图 只画剖切到的形体的外轮廓线，而剖面图 还要再画出剖切到的形体的内部结构 （5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？ 建 筑 制 图 与 识 图 实 训 小 作 业 二 一 、 填 空 题 1、 结 构 是 建 筑 物 的 基 本 部 分 ， 是 用 一 定 的 建 筑 材 料 建 成 的 ， 具 有 足 够 的 抵 抗 能 力 的 空 间 骨 架 ， 这 种 骨 架 就 是 结 构 。 2、 建 筑 结 构 按 使 用 的 材 料 不 同 ， 可 分 为 钢 结 构 、 木 结 构 、 混 合结 构 和 钢 筋 混 凝 土 结 构 。 3、钢筋混凝土是由钢筋和混凝土两种材料 复 合 材 料 。 钢 筋 的 特 点 是 抗 拉 力 、 抗 压 力 强 度 都 很 高 ， 而 混 凝 土 抗 拉 强 度 低 ， 抗 压强 度 高 ， 在 钢 筋 混 凝 土 结 构 中 ， 钢 筋 主 要 承 受 拉 力 ， 混 凝 土 主 要 承 受 压 力 。 4、 用 钢 筋 混 凝...
