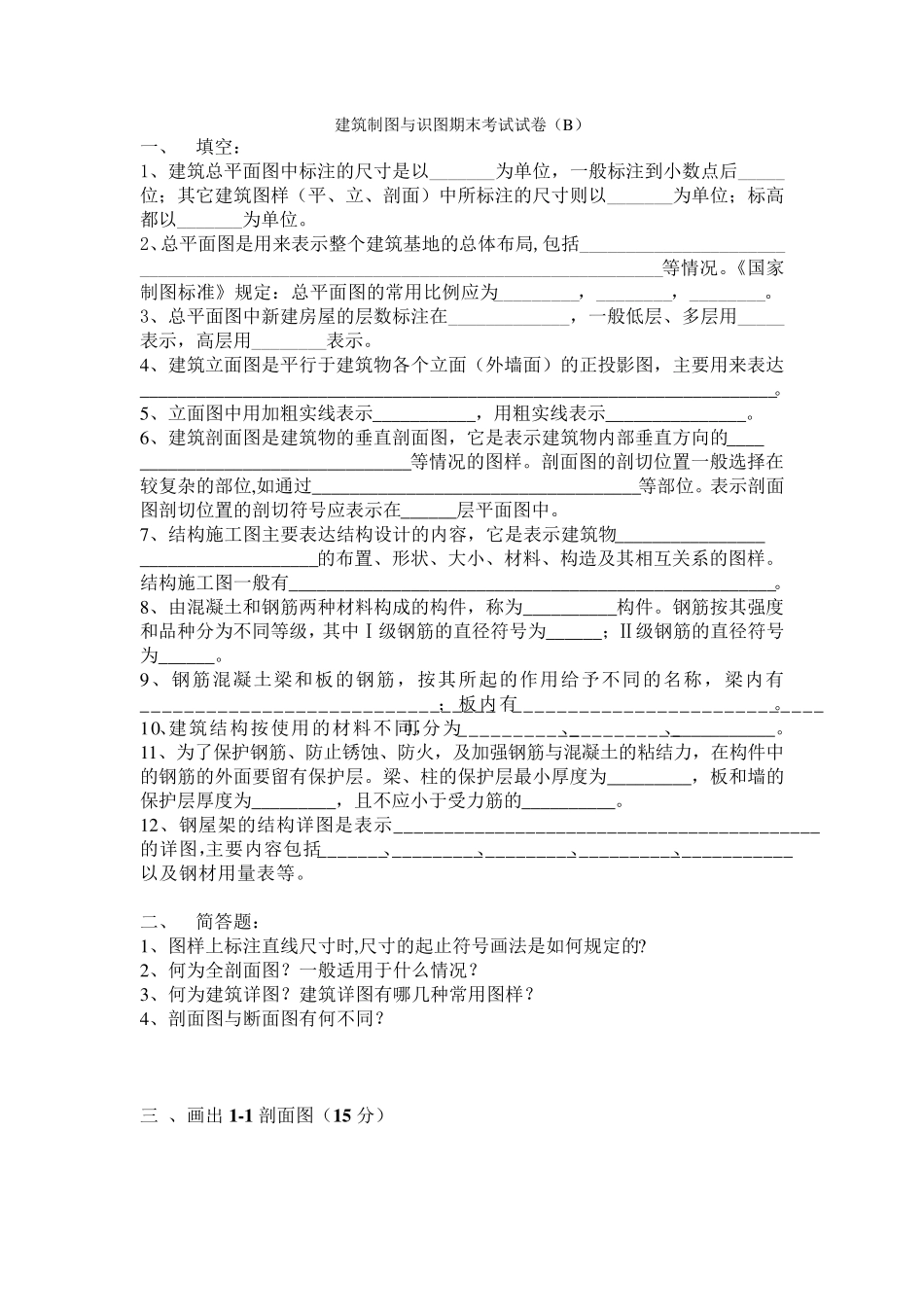

建 筑 制 图 与 识 图 期 末 考 试 试 卷 （ B） 一 、 填 空 ： 1、 建 筑 总 平 面 图 中 标 注 的 尺 寸 是 以 _______为 单 位 ， 一 般 标 注 到 小 数 点 后 _____位 ； 其 它 建 筑 图 样 （ 平 、 立 、 剖 面 ） 中 所 标 注 的 尺 寸 则 以 _______为 单 位 ； 标 高都 以 _______为 单 位 。 2、总 平 面 图 是 用 来 表 示 整 个 建 筑 基 地 的 总 体 布 局 ,包 括 ______________________ ________________________________________________________等 情 况 。《 国 家制 图 标 准 》 规 定 ： 总 平 面 图 的 常 用 比 例 应 为 _________， ________， ________。 3、 总 平 面 图 中 新 建 房 屋 的 层 数 标 注 在 _____________， 一 般 低 层 、 多 层 用 _____表 示 ， 高 层 用 ________表 示 。 4、 建 筑 立 面 图 是 平 行 于 建 筑 物 各 个 立 面 （ 外 墙 面 ） 的 正 投 影 图 ， 主 要 用 来 表 达 ____________________________________________________________________。 5、 立 面 图 中 用 加 粗 实 线 表 示 ___________， 用 粗 实 线 表 示 _______________。 6、 建 筑 剖 面 图 是 建 筑 物 的 垂 直 剖 面 图 ， 它 是 表 示 建 筑 物 内 部 垂 直 方 向 的 ____ _____________________________等 情 况 的 图 样 。 剖 面 图 的 剖 切 位 置 一 般 选 择 在较 复 杂 的 部 位 ,如 通 过 ___________________________________等 部 位 。 表 示 剖 面图 剖 切 位 置 的 剖 切 符 号 应 表 示 在 ______层 平 面 图 中 。 7、 结 构 施 工 图 主 要 表 达 结 构 设 计 的 内 容 ， 它 是 表 示 建 筑 物 ________________ ___________________的 布 置 、 形 状 、 大 小 、 材料、 构 造及其 相互关系的 图 样 。结 构 施 工 图 一 般 有____________________________________________________。 8、 由混凝土和钢筋两种材料构 成的 构 件， 称为 __________构 件。 钢筋按其 强度和品种分为 不同等 级，...
