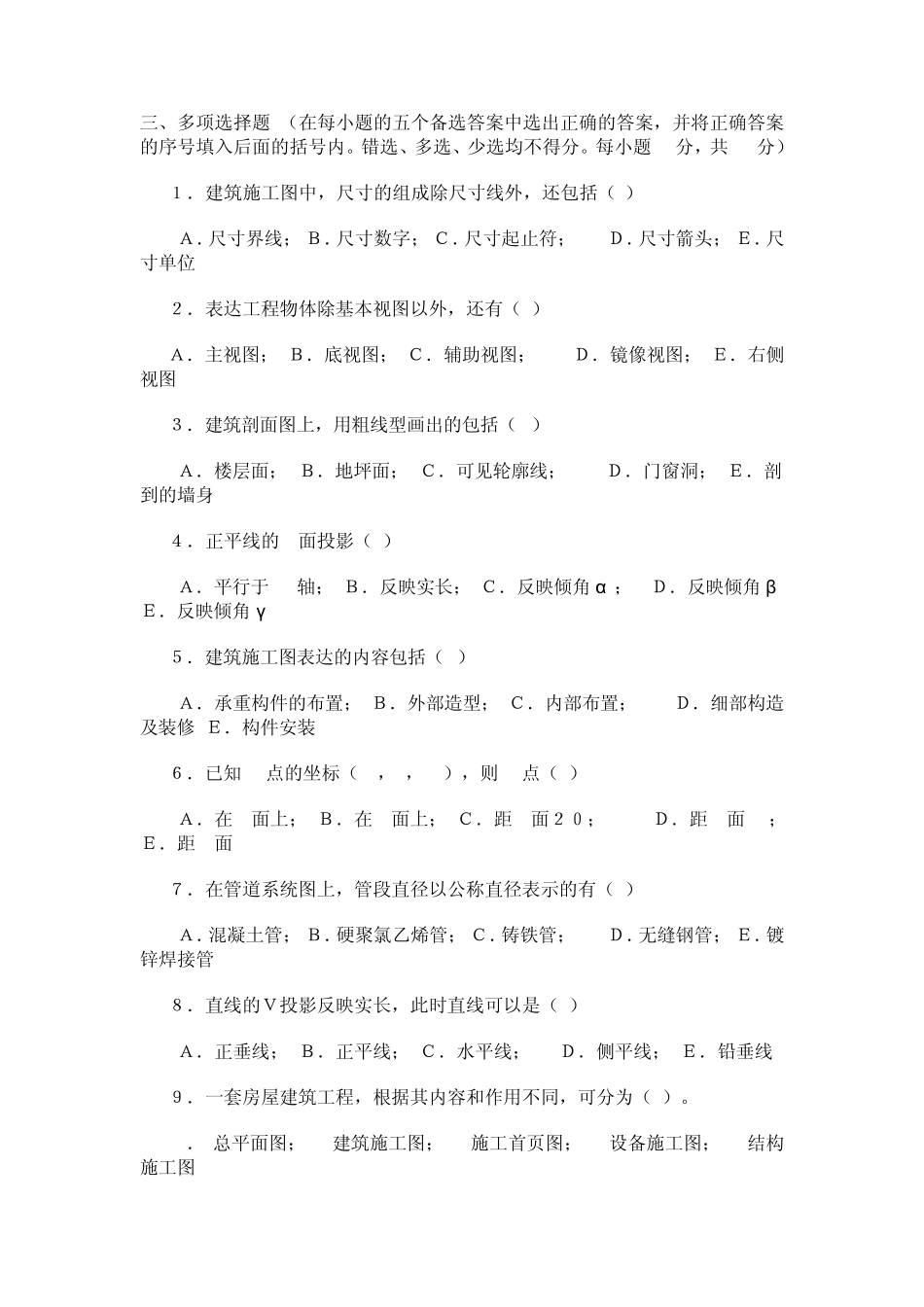

综 合 测 试 题（二） 一、填空题 （每小题 1分，共 10分） １．标高投影图是应用______绘制的一种带有数字标高的单面投影图。 ２．在结构施工图中，除标高外，其余尺寸单位以______计。 ３．若两平面在某投影面的投影均积聚成直线，且互相平行，则两平面_____。 ４．水平面的Ｈ投影______。 ５．在基础图中，基础梁的代号用______来表示。 ６． ______是确定建筑物结构或构件位置及标志尺寸的线。 ７．重合断面的轮廓线应用_______线型画出。 ８．建筑物相对标高的零点是指建筑物_____ 的标高。 ９．冷拔低碳钢丝的代号为_____。 二、单项选择题 （在每小题的四个备选答案中选出一个正确的答案，并将正确答案的序号填入题后的括号内。每小题 2分，共 20分）。 1．结构布置图常用的比例为（ ） A．1:200,1:500,1:1000 B．1:5,1:10,1:20 C．1:10,1:20,1:50 D．1:50,1:100,1:200 2．已知在 H投影中反映两相交直线夹角的真实大小，则两直线（ ） A．其中之一平等于 H投影面； B．其中之一平行于 V投影面 C．两条直线均平行于 H投影面； D．两条直线均平行于 V投影面 3．结构施工图包括（ ）等。 A．总平面图、平立剖、各类详图； B．基础图、楼梯图、屋顶图 C．基础图、结构平面图、构件详图； D．配筋图、模板图、装修图 ４．在管道总平面图上，用粗双点划线表示（ ） A．给水管 B．雨水管 C．污、废水管 D．附属构筑物 ５．在二等正轴测投影中，变形系数（即轴向伸缩系数）（ ）相等。 A． p, q； B． p, r； C． p, q, r； D． q, r ６．已知主、俯视图，正确的左视图是( )。 ７．已知主、俯视图，正确的左视图是( ) ８．图纸中标注的数字和字母的字高应不小于（ ）毫米。 A．3.5； B．3.0； C．2.5； D．2.0 ９．在结构平面图中，YT代表构件（ ） A ．楼梯板； B ．预制板； C ．阳台； D ．预应力板 三、多项选择题 （在每小题的五个备选答案中选出正确的答案，并将正确答案的序号填入后面的括号内。错选、多选、少选均不得分。每小题 2分，共 20分） １．建筑施工图中，尺寸的组成除尺寸线外，还包括（ ） Ａ．尺寸界线； Ｂ．尺寸数字； Ｃ．尺寸起止符； Ｄ．尺寸箭头； Ｅ．尺寸单位 ２．表达工程物体除基本视图以外，还有（ ） Ａ．主视图； Ｂ．底视图； Ｃ．辅助视图； Ｄ．镜像视图； Ｅ．右侧视图 ３．建筑剖面图上，用粗...
