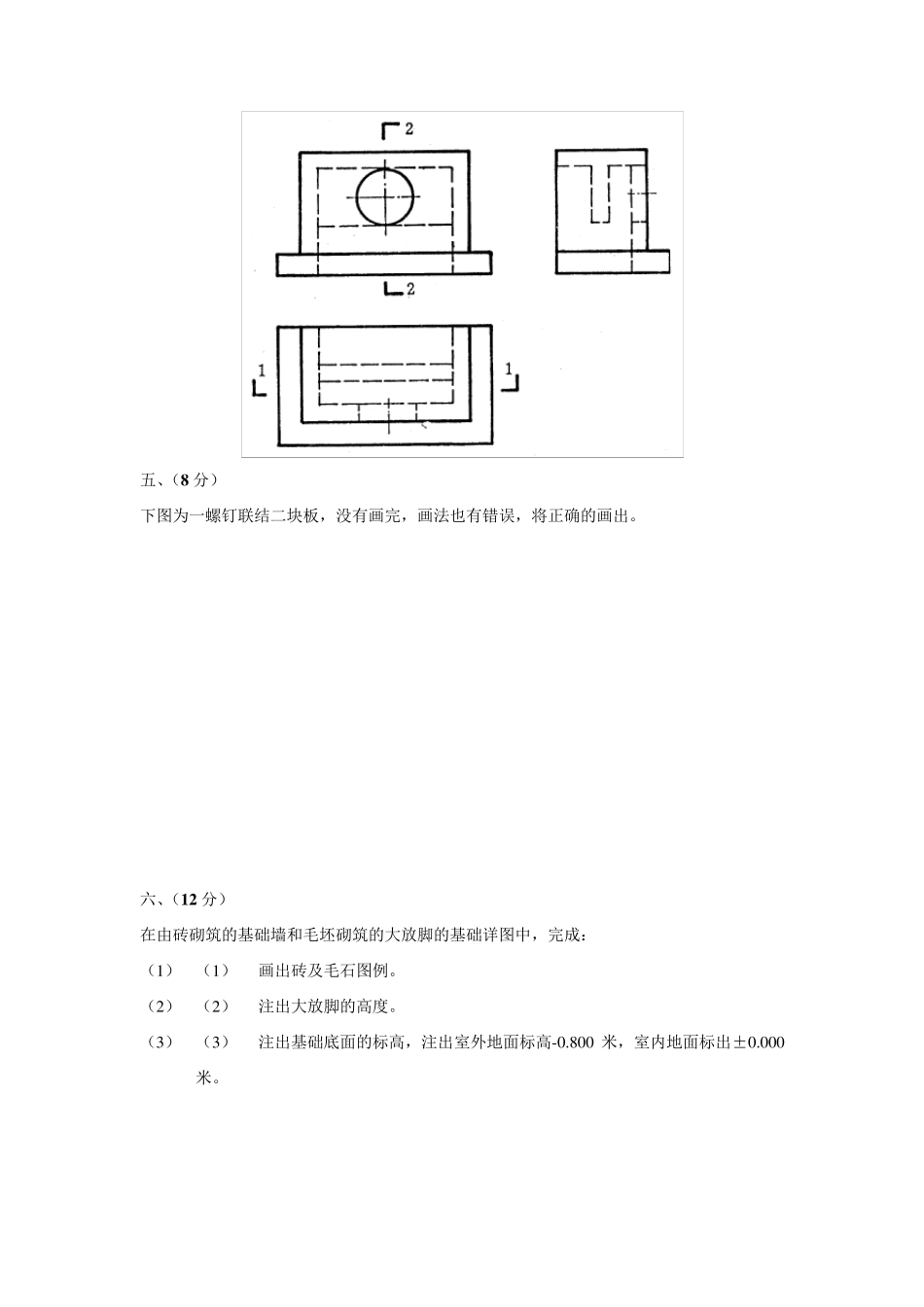

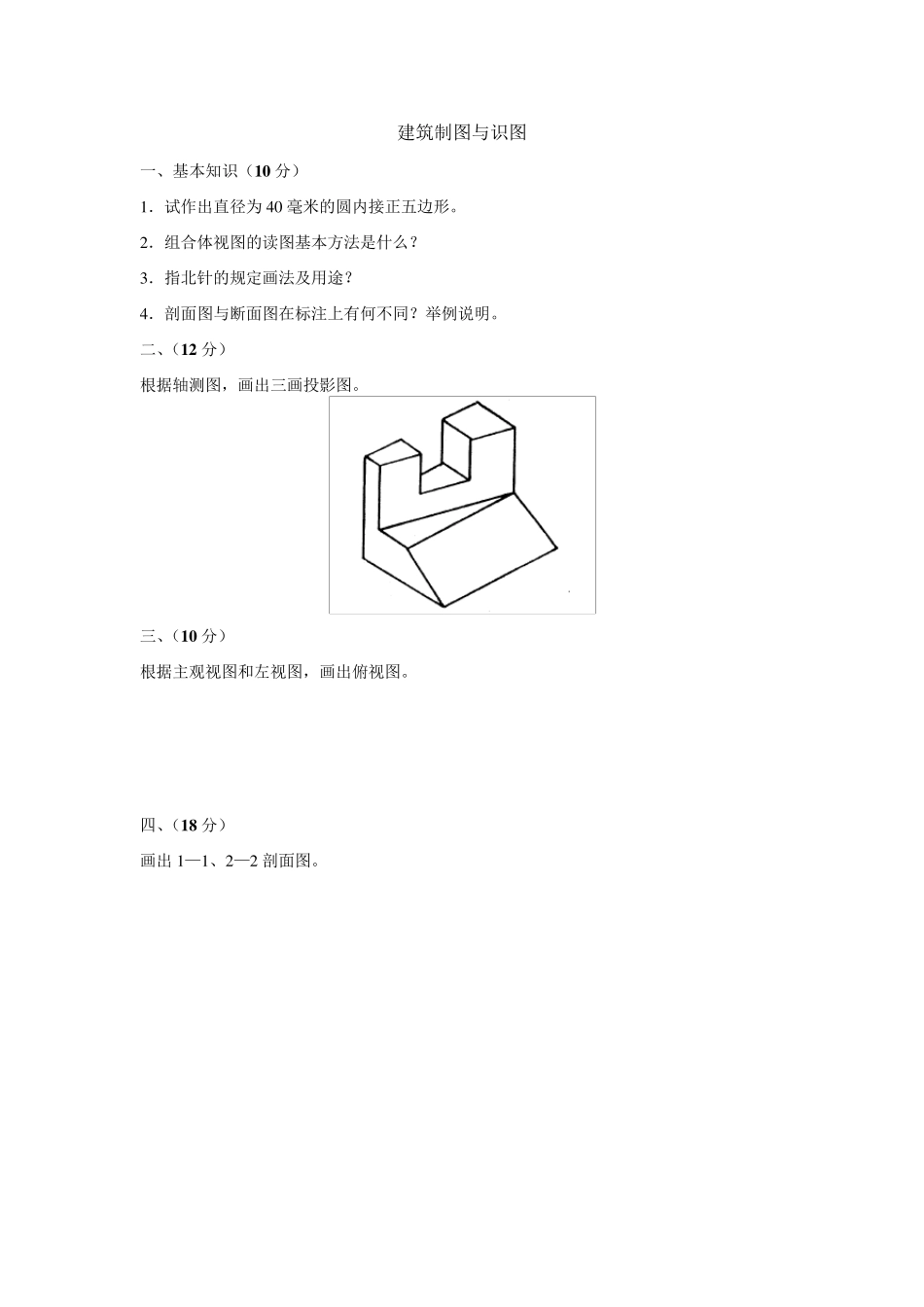

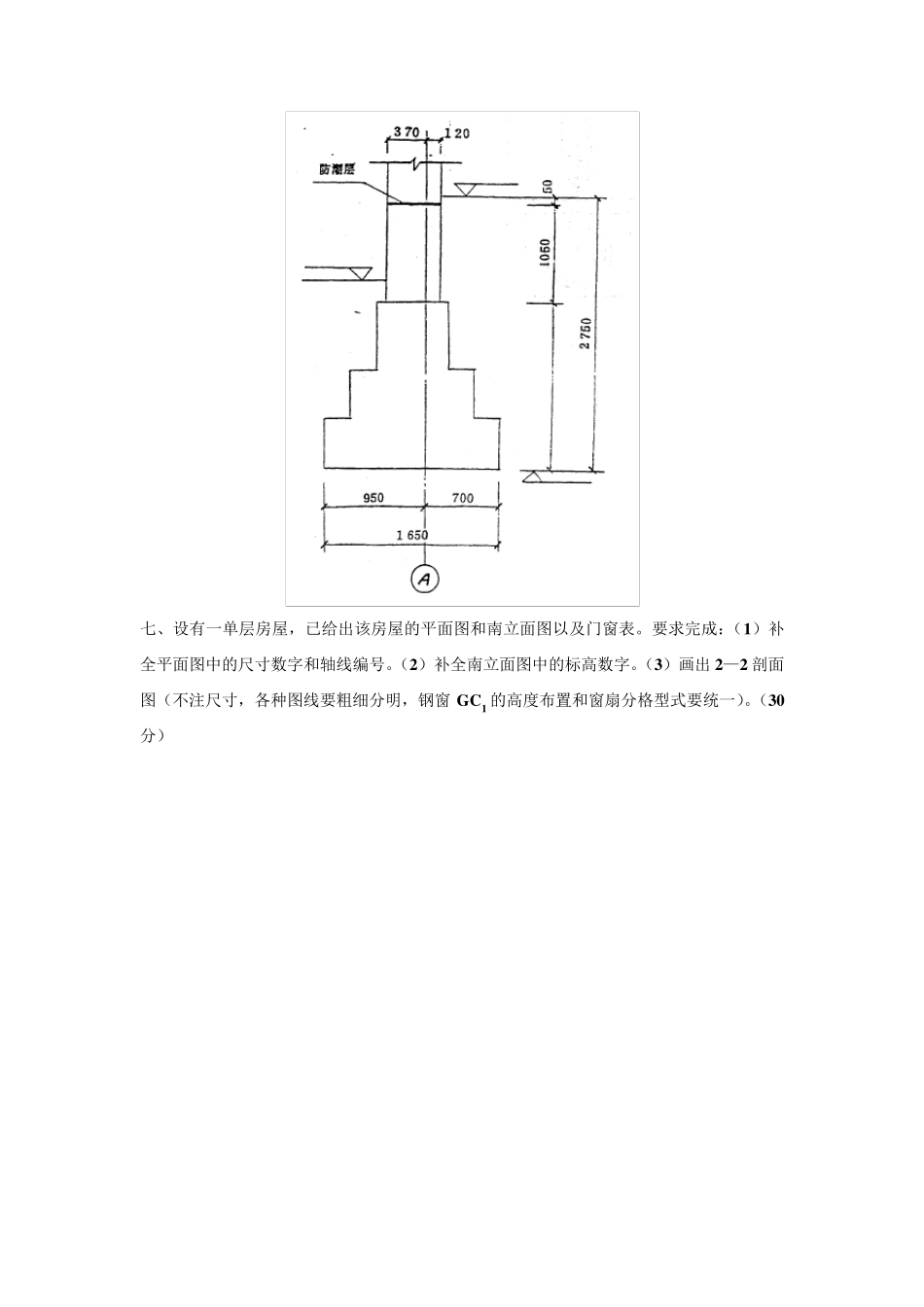

建筑制图与识图 一、基本知识（1 0 分） 1 ．试作出直径为4 0 毫米的圆内接正五边形。 2 ．组合体视图的读图基本方法是什么？ 3 ．指北针的规定画法及用途？ 4 ．剖面图与断面图在标注上有何不同？举例说明。 二、（1 2 分） 根据轴测图，画出三画投影图。 三、（1 0 分） 根据主观视图和左视图，画出俯视图。 四、（1 8 分） 画出1 —1 、2 —2 剖面图。 五、（8 分） 下图为一螺钉联结二块板，没有画完，画法也有错误，将正确的画出。 六、（1 2 分） 在由砖砌筑的基础墙和毛坯砌筑的大放脚的基础详图中，完成： （1 ） （1 ） 画出砖及毛石图例。 （2 ） （2 ） 注出大放脚的高度。 （3 ） （3 ） 注出基础底面的标高，注出室外地面标高-0 .8 0 0 米，室内地面标出±0 .0 0 0米。 七、设有一单层房屋，已给出该房屋的平面图和南立面图以及门窗表。要求完成：（1）补全平面图中的尺寸数字和轴线编号。（2）补全南立面图中的标高数字。（3）画出2—2 剖面图（不注尺寸，各种图线要粗细分明，钢窗GC1 的高度布置和窗扇分格型式要统一）。（30分） 建筑制图与识图 试题答案及评分标准 （供参考） 一、基本知识（1 0 分） 1 . 2 ．形体分析法、线面分析法 3 ．表示建筑朝向 4 ． 二、本题 1 2 分，一个视图 4 分。 三、本题 1 0 分。 四、本题 1 8 分。 1 — 1 — 1 剖面图，1 0 分；2 —2 剖面图8 分。 五、本题 8 分。 六、本题 1 2 分。 其中：（1 ）6 分；（2 ）3 分；（3 ）3 分。 七、本题 3 0 分。 如图所示，每处 1 分，共 3 0 分。
