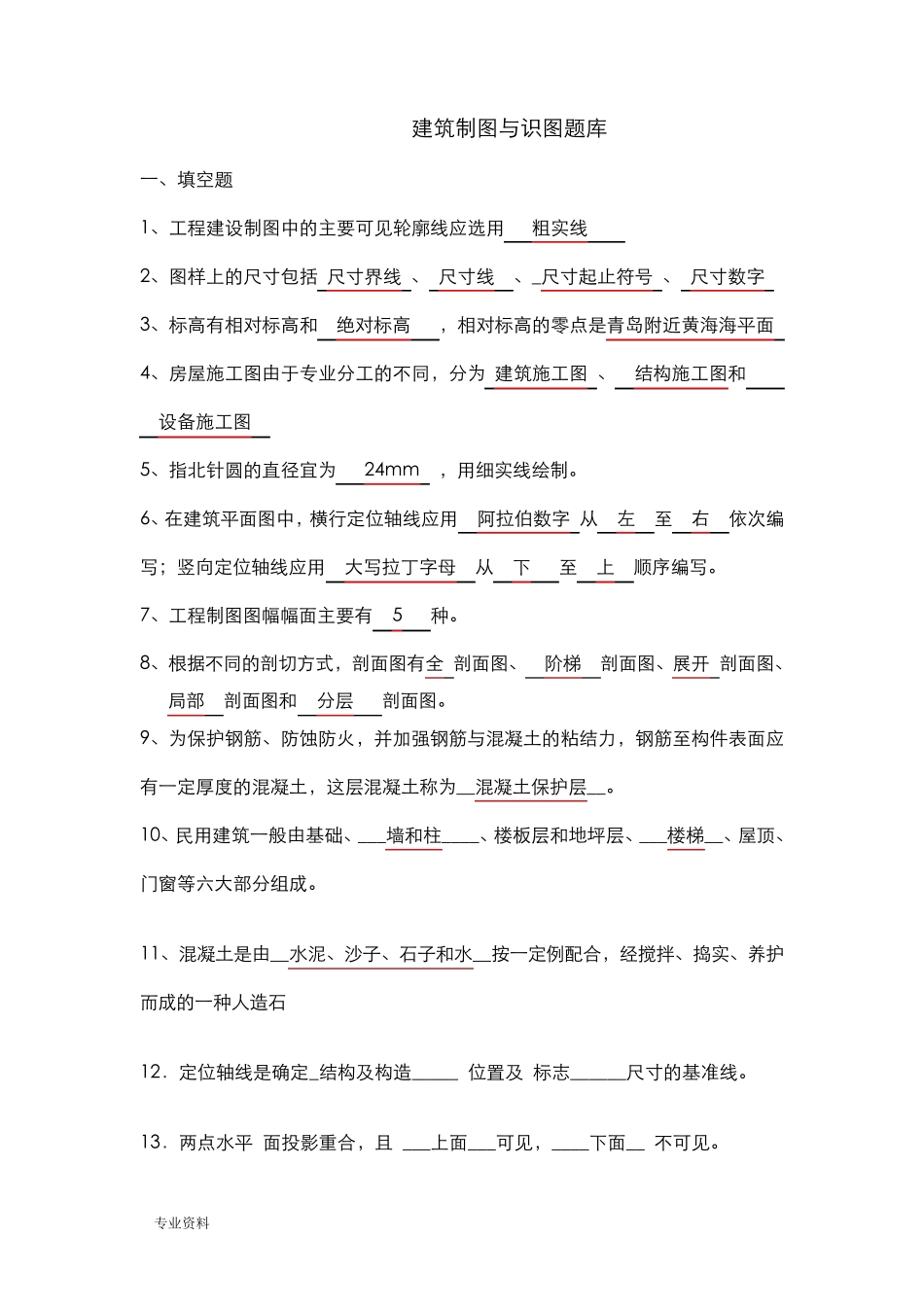

专业资料 建筑制图与识图题库 一、填空题 1、工程建设制图中的主要可见轮廓线应选用 粗实线 2、图样上的尺寸包括 尺寸界线 、 尺寸线 、_尺寸起止符号 、 尺寸数字 3、标高有相对标高和 绝对标高 ，相对标高的零点是青岛附近黄海海平面 4、房屋施工图由于专业分工的不同，分为 建筑施工图 、 结构施工图和 设备施工图 5、指北针圆的直径宜为 24mm ，用细实线绘制。 6、在建筑平面图中，横行定位轴线应用 阿拉伯数字 从 左 至 右 依次编写；竖向定位轴线应用 大写拉丁字母 从 下 至 上 顺序编写。 7、工程制图图幅幅面主要有 5 种。 8、根据不同的剖切方式，剖面图有全 剖面图、 阶梯 剖面图、展开 剖面图、 局部 剖面图和 分层 剖面图。 9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。 10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗 等 六 大部分组 成 。 11、混凝土是由__水 泥 、沙 子 、石 子 和水 __按 一定例 配 合 ，经 搅 拌 、捣 实、养 护而 成 的一种人 造 石 12． 定位轴线是确 定_结构及 构造 _____ 位置 及 标志 ______尺寸的基准 线。 13． 两 点水 平 面投 影 重 合 ，且 ___上面___可见，____下面__ 不可见。 专业资料 14．建筑工程图上的尺寸单位，除_____标高_____及_____总平面图___以 M 为单位外，均以__MM____ 为单位 。 15．当采用 1：1000 的比例绘图时，比例尺上的 1mm 代表实际长度为_1000MM_____ 。 16.组合体尺寸可分 __定形____尺寸、_定位_____ 尺寸、_总_____ 尺寸。 19.纵轴是指建筑物的 长轴，其编号是以阿拉伯数字_________标注的。 20.字体的号数，即字体的__高度____ ，汉字的高度应不小于___3.5_MM__ . 二、单选题 1、在建筑平面图中，位于 2 和 3 轴线之间的第一根分轴线的正确表达为（ A ）。 (A) (B) (C) (D) 2．建筑的耐火等级可分为( B )级。 A、3 B、4 C、5 D、6 3、填充不得穿越尺寸数字，不可避免时。应该是（ A ） A、图线断开 B、二者重合 C、省略标注 D、前述均可 4、7-9层的住宅属于（ C ） A、低层 B、多层 C、中高层 D 、高层 5、建筑平面图中的中心线、对称一般应用。（ C ） A、细实线 B、细虚线 C、细单...
