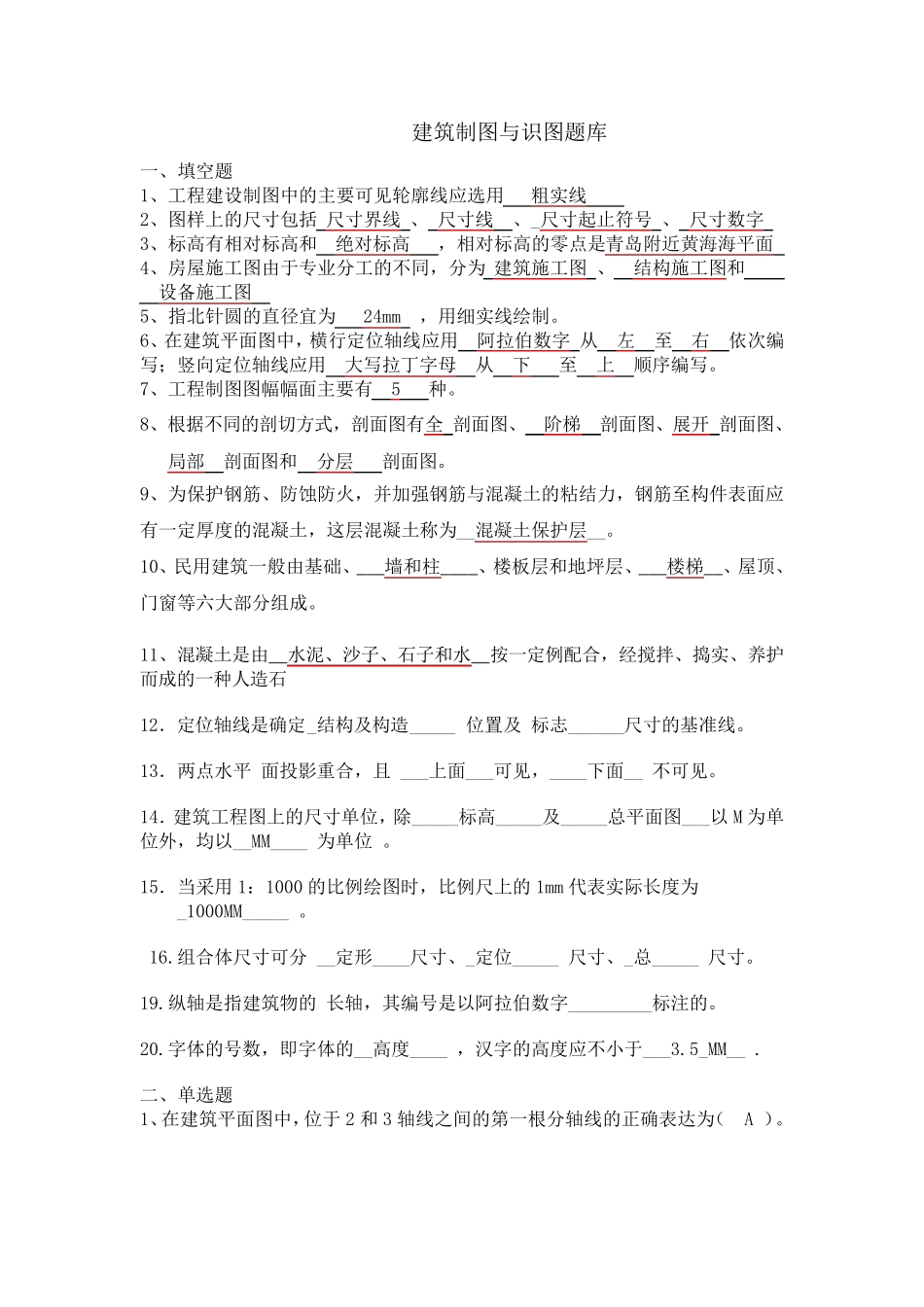

建筑制图与识图题库 一、填空题 1、工程建设制图中的主要可见轮廓线应选用 粗实线 2、图样上的尺寸包括 尺寸界线 、 尺寸线 、_尺寸起止符号 、 尺寸数字 3、标高有相对标高和 绝对标高 ，相对标高的零点是青岛附近黄海海平面 4、房屋施工图由于专业分工的不同，分为 建筑施工图 、 结构施工图和 设备施工图 5、指北针圆的直径宜为 24mm ，用细实线绘制。 6、在建筑平面图中，横行定位轴线应用 阿拉伯数字 从 左 至 右 依次编写；竖向定位轴线应用 大写拉丁字母 从 下 至 上 顺序编写。 7、工程制图图幅幅面主要有 5 种。 8、根据不同的剖切方式，剖面图有全 剖面图、 阶梯 剖面图、展开 剖面图、 局部 剖面图和 分层 剖面图。 9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。 10、民用建筑一般由基础、_ _ _ 墙和柱_ _ _ _ 、楼板层和地坪层、_ _ _ 楼梯_ _ 、屋顶、门窗 等 六 大部分组 成 。 11、混凝土是由_ _ 水 泥 、沙 子 、石 子 和水 _ _ 按 一定例 配 合 ，经 搅 拌 、捣 实、养 护而 成 的一种人 造 石 12． 定位轴线是确 定_结构及 构造 _____ 位置 及 标志 ______尺寸的基准 线。 13． 两 点水 平 面投 影 重 合 ，且 ___上面___可见，____下面__ 不可见。 14． 建筑工程图上的尺寸单 位，除 _____标高_____及 _____总 平面图___以 M 为单位外 ，均 以 __MM____ 为单 位 。 15． 当 采 用 1： 1000 的比 例 绘图时 ，比 例 尺上的 1mm 代 表实际 长 度为_1000MM_____ 。 16.组 合 体 尺寸可分 __定形 ____尺寸、_定位_____ 尺寸、_总 _____ 尺寸。 19.纵 轴是指建筑物 的 长 轴，其 编号是以 阿拉伯数字_________标注 的。 20.字体 的号数，即 字体 的__高度____ ，汉 字的高度应不小 于___3.5_MM__ . 二 、单 选题 1、在建筑平面图中，位于 2 和 3 轴线之 间 的第 一根分轴线的正 确 表达 为（ A ） 。 (A) (B) (C) (D) 2． 建 筑 的 耐 火 等 级 可 分 为 ( B )级 。 A、 3 B、 4 C、 5 D、 6 3、 填 充 不 得 穿 越 尺 寸 数 字 ， 不 可 避 免 时 。 应 该 是 （ A ） A、 图 线 断 开 B...
