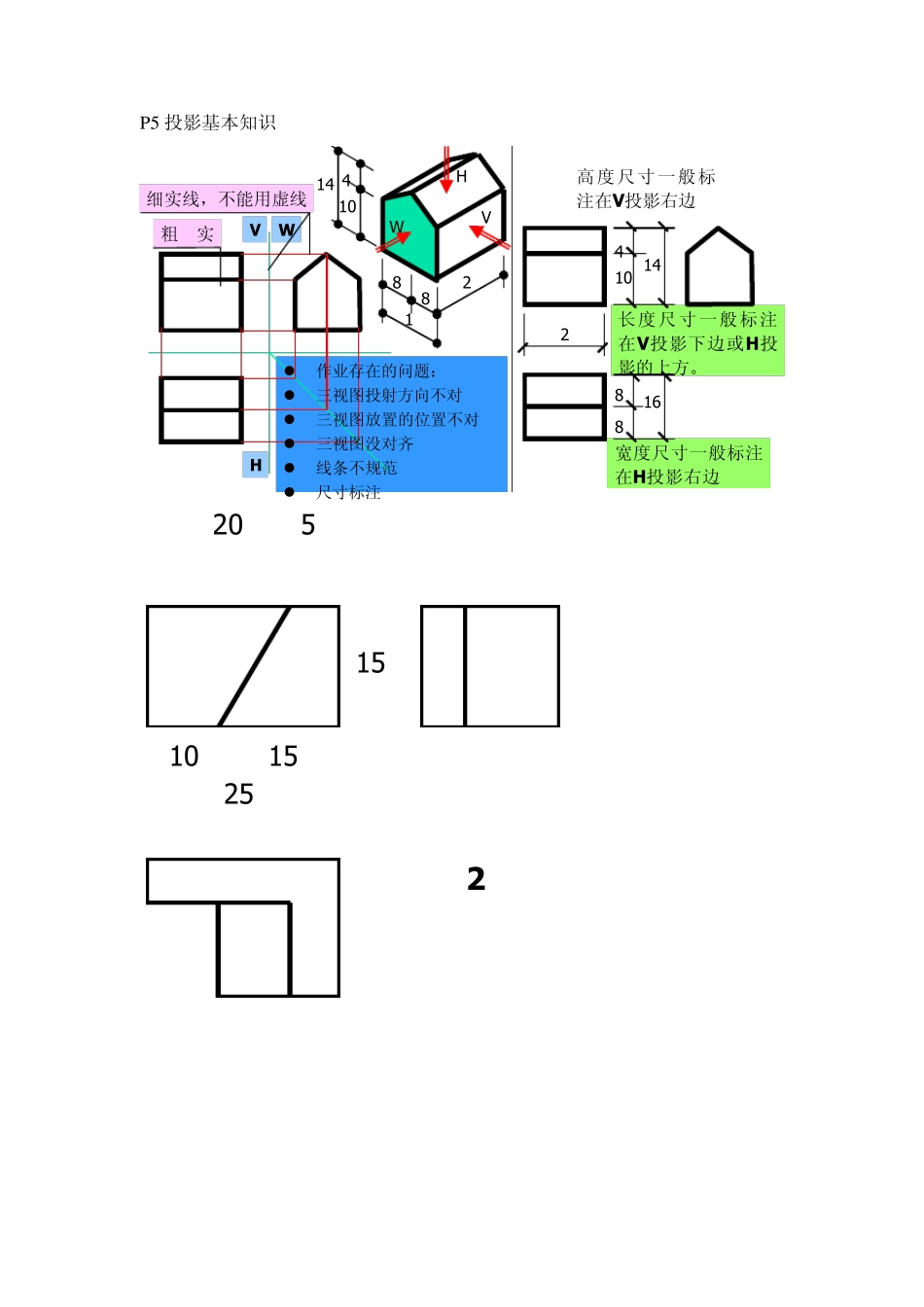

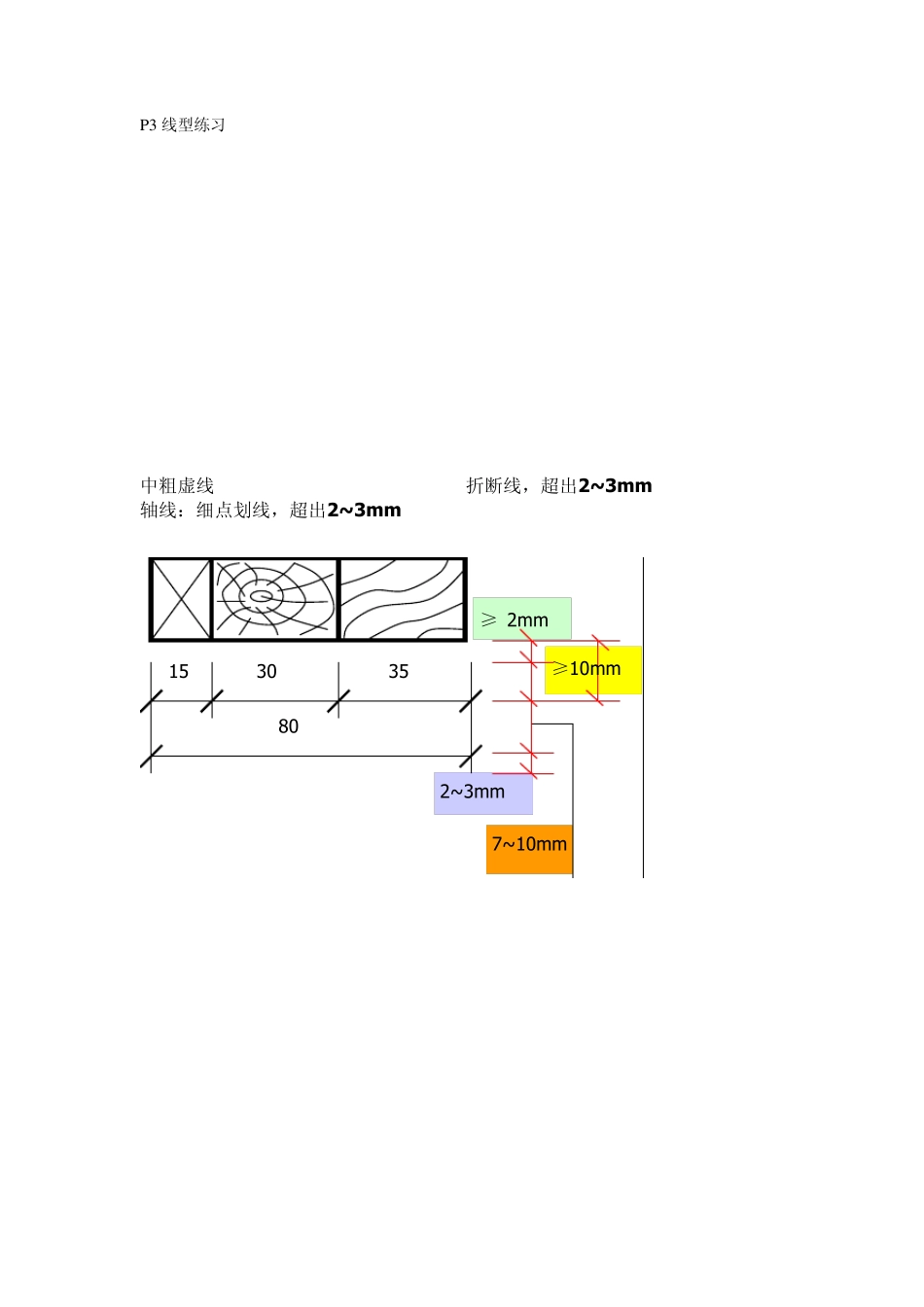

P3 线型练习 中粗虚线 折断线，超出2~3mm 轴线：细点划线，超出2~3mm ≥10mm ≥ 2mm 2~3mm 15 30 35 80 7~10mm P5 投影基本知识 高度尺寸一般标注在V投影右边 长度尺寸一般标注在V投影下边或H投影的上方。 宽度尺寸一般标注在H投影右边 V H W 作业存在的问题： 三视图投射方向不对 三视图放置的位置不对 三视图没对齐 线条不规范 尺寸标注 8 14 10 4 28 128 8 16 14 10 4 W V H 粗实细实线，不能用虚线 20 5 15 10 25 15 2 P25：6、曲线与曲面 4、补绘圆柱的 H 投影，并求圆柱表面上 A、B 两点及曲线 EF 的三面投影。 5、用素线法求圆锥表面上 A、B、C、D 四点及曲线 EF 的另两投影。 6、求球面上 A、B、C、D 四点的另两面投影。 (a’) b’ e’ f’ a b a” b” b’ e’ (f’) d” a’ c a a” b b” c’ d d’ (d)’ b c” a (b’) d” (d) b” c’ c a’ a” 7、建筑形体的表面交线 P29 平面体的截交线 1、求形体的 H 投影。 2、求歇山屋面的 H 投影。 3、补全形体的 W 投影，求其 H 投影。 4、补全形体各投影图中所漏的图线。 5、补全形体的 H 投影 6、 7、补全带正垂缺口的正四棱锥的 H、W 投影。 P31 曲面体上的截交线 1、 补全带切口圆柱的H 投影，并求其 W 投影。2、补全带切口圆柱的H 面投影。 5、完成带切口圆锥的 H、W 投影。 6、完成被切割的圆锥的 H 、V 面投影 7、完成被切割的圆锥的 H 、V 面投影 P33 曲面体上的截交线 9、求球壳屋面的V、W 投影。 10、求球壳屋面的V、W 投影。 11、完成顶部开槽的半球的各投影。 P35 建筑形体的表面交线——直线与形体的贯穿线 P36 同坡屋面的交线 1、 已知四坡屋面的倾角α =30°及檐口线的H 投影，求屋面交线的H 投影和屋面的V、W投影。 P 37 两平面体的相贯线 1.求两平面体表面的相贯线 2 、 3 . 4 / P38 平面体与曲面体的相贯线 P40 两曲面体的相贯线 2.求形体表面的相贯线。 2. P49 轴侧投影 3.根据平面立体的正投影图画其正等侧 …… X Y Z
