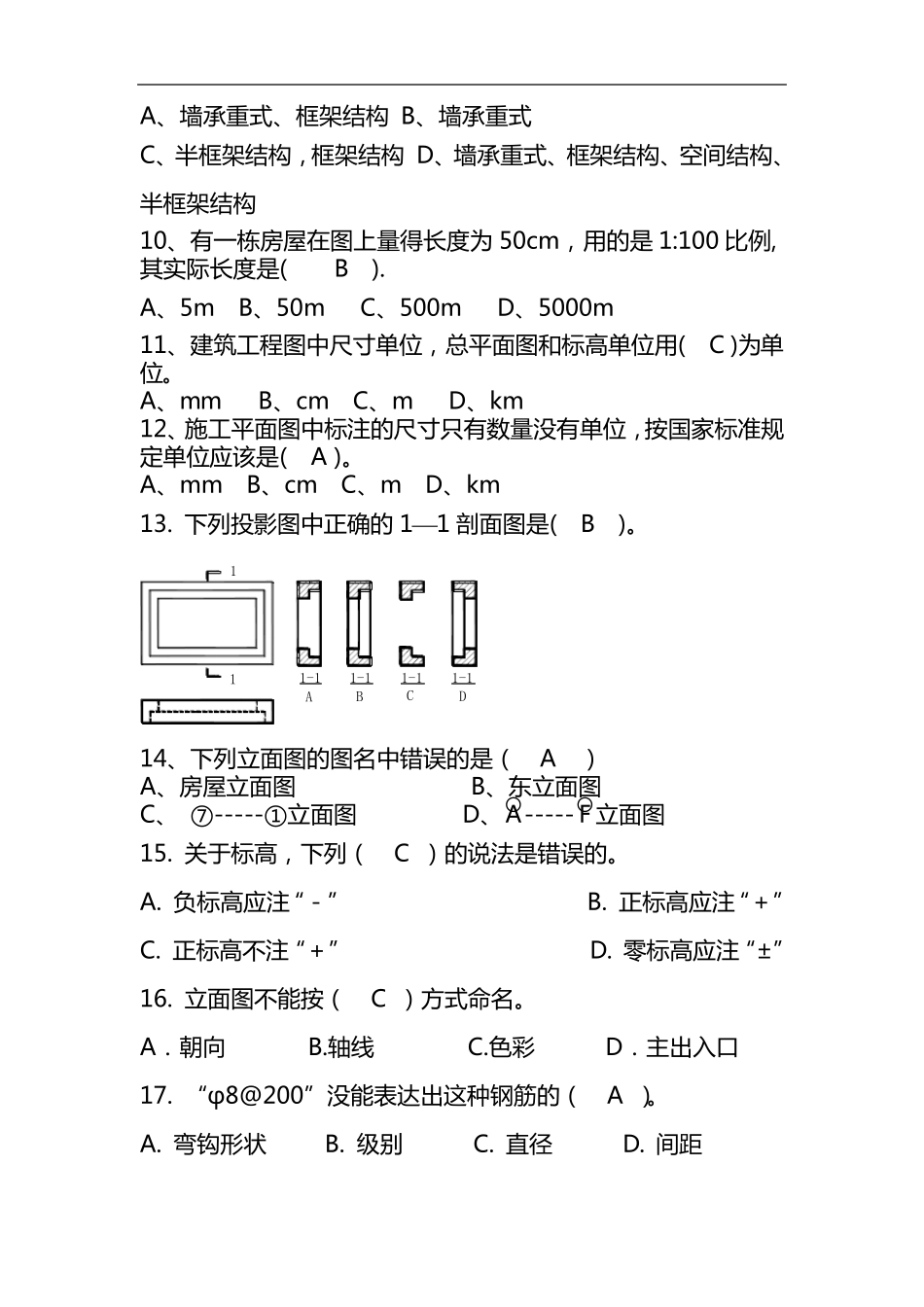

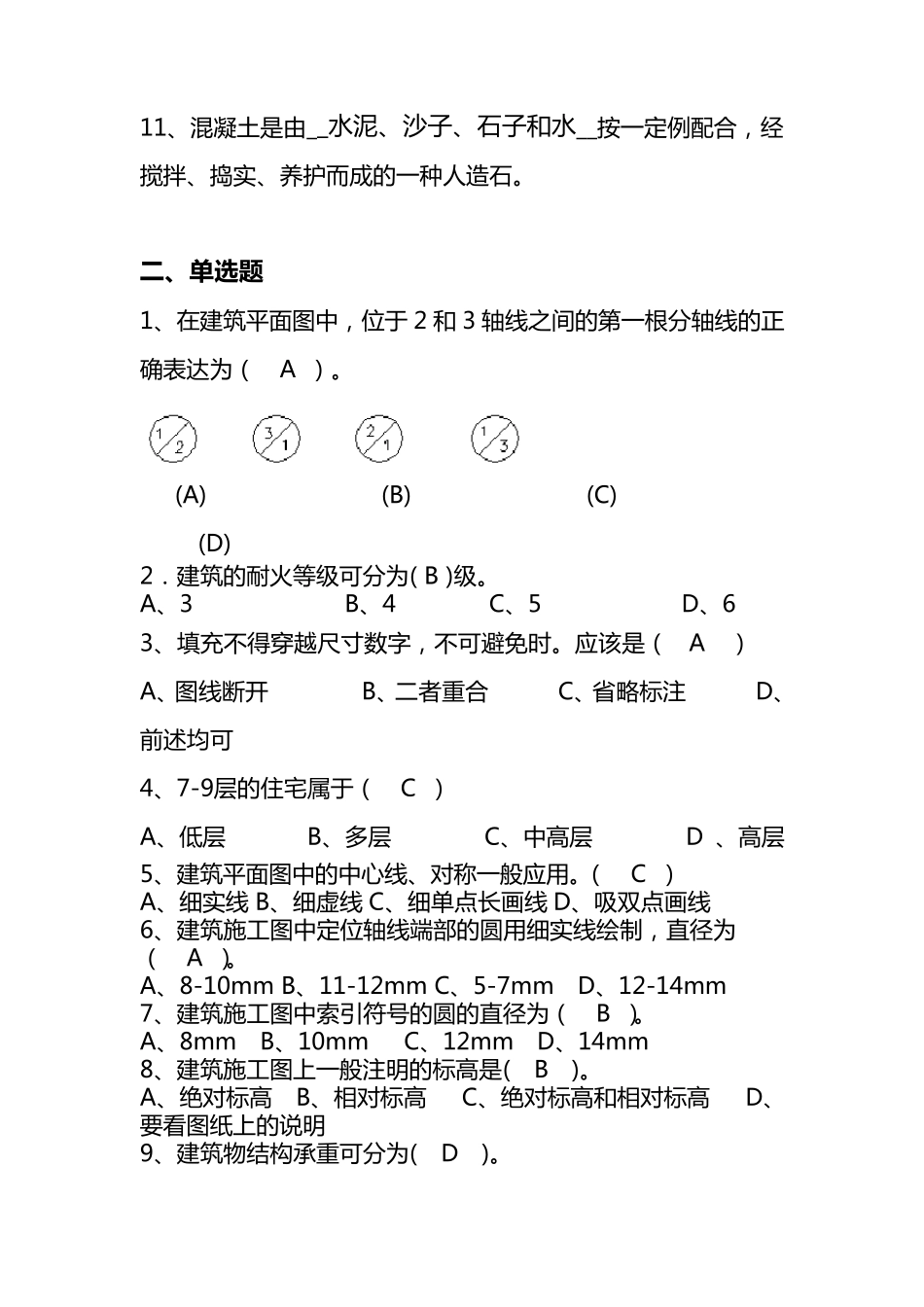

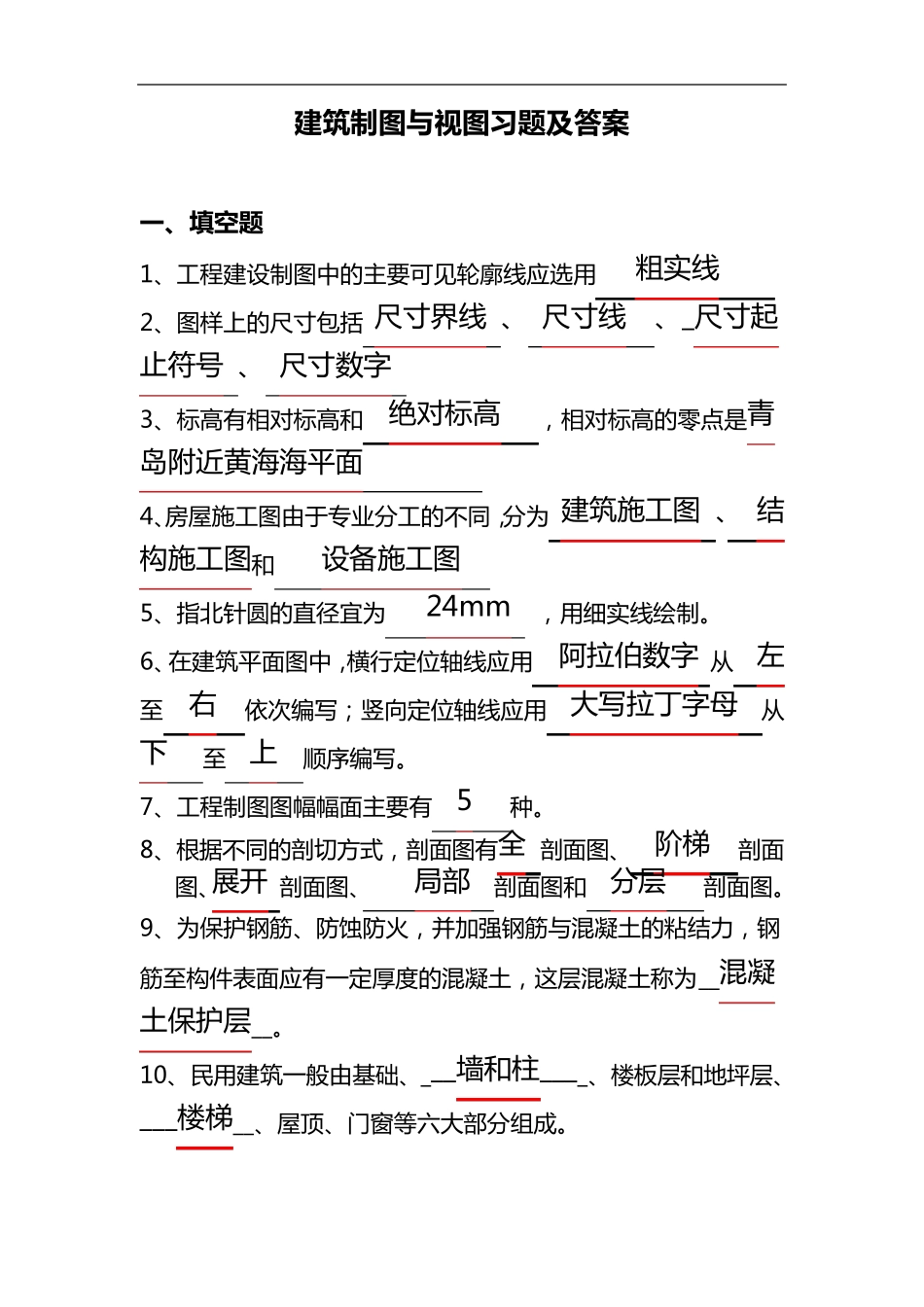

建 筑 制 图 与 视 图 习 题 及 答 案 一 、填空题 1、工程建设制图中的主要可见轮廓线应选用 粗实线 2、图样上的尺寸包括 尺寸界线 、 尺寸线 、_尺寸起止符号 、 尺寸数字 3、标高有相对标高和 绝对标高 ，相对标高的零点是青岛附近黄海海平面 4、房屋施工图由于专业分工的不同，分为 建筑施工图 、 结构施工图和 设备施工图 5、指北针圆的直径宜为 24mm ，用细实线绘制。 6、在建筑平面图中，横行定位轴线应用 阿拉伯数字 从 左 至 右 依次编写；竖向定位轴线应用 大写拉丁字母 从 下 至 上 顺序编写。 7、工程制图图幅幅面主要有 5 种。 8、根据不同的剖切方式，剖面图有全 剖面图、 阶梯 剖面图、展开 剖面图、 局部 剖面图和 分层 剖面图。 9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。 10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。 11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。 二 、单选题 1、在建筑平面图中，位于 2 和 3 轴线之间的第一根分轴线的正确表达为（ A ）。 (A) (B) (C) (D) 2．建筑的耐火等级可分为( B )级。 A、3 B、4 C、5 D、6 3、填充不得穿越尺寸数字，不可避免时。应该是（ A ） A、图线断开 B、二者重合 C、省略标注 D、前述均可 4、7-9层的住宅属于（ C ） A、低层 B、多层 C、中高层 D 、高层 5、建筑平面图中的中心线、对称一般应用。（ C ） A、细实线 B、细虚线 C、细单点长画线 D、吸双点画线 6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（ A ）。 A、8-10mm B、11-12mm C、5-7mm D、12-14mm 7、建筑施工图中索引符号的圆的直径为（ B ）。 A、8mm B、10mm C、12mm D、14mm 8、建筑施工图上一般注明的标高是( B )。 A、绝对标高 B、相对标高 C、绝对标高和相对标高 D、要看图纸上的说明 9、建筑物结构承重可分为( D )。 A、墙 承 重 式 、框 架 结 构 B、墙 承 重 式 C、半 框 架 结 构 ， 框 架 结 构 D、墙 承 重 式 、框 架 结 构 、空 间 结 构 、半 框 架 结 构 10、有 一 栋 房 屋 在 图 上 量 得 长 度 为 50cm...
