建筑制图基础习题

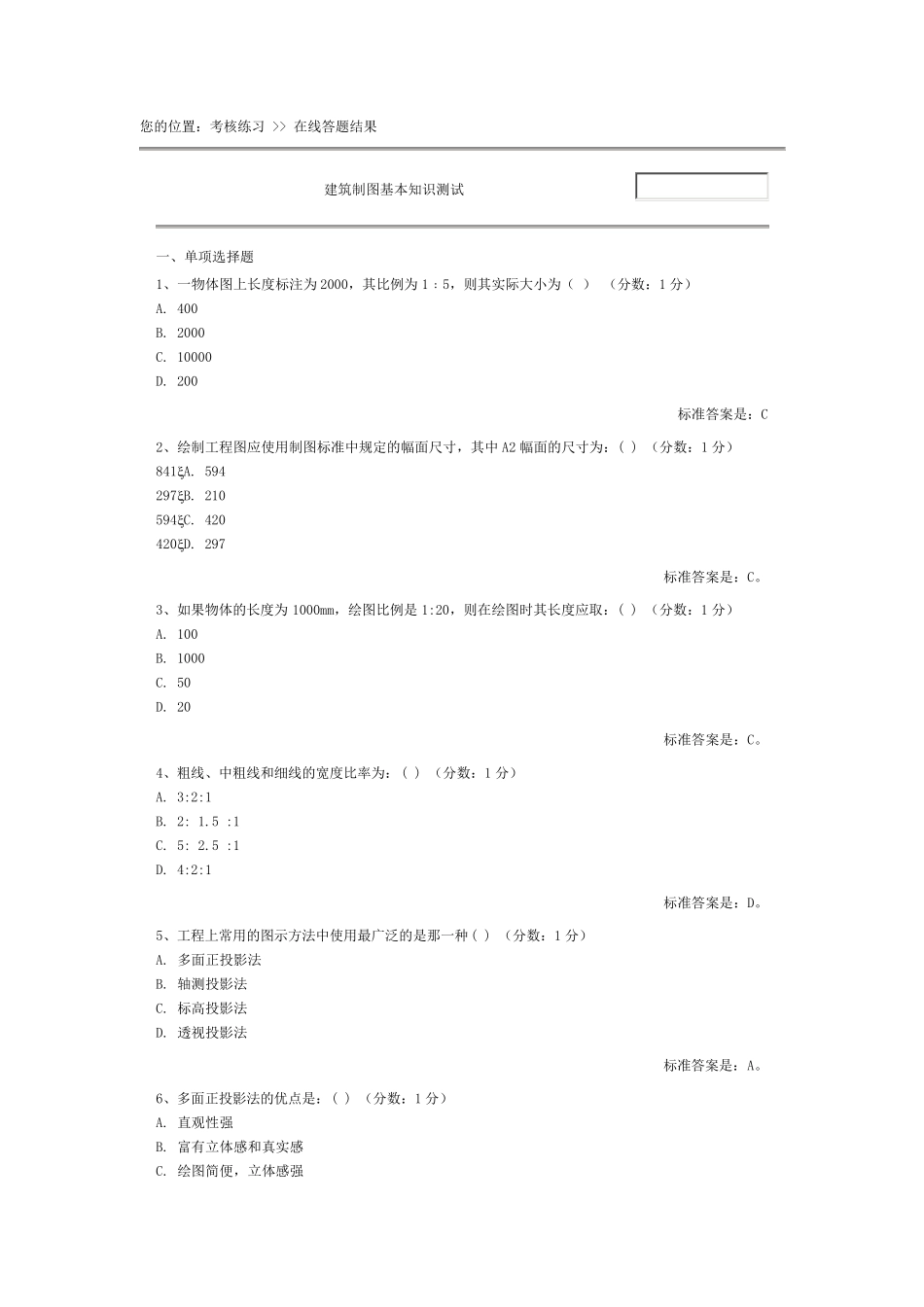

您的位置：考核练习 >> 在线答题结果 建筑制图基本知识测试 一、单项选择题 1、一物体图上长度标注为 2000，其比例为 1﹕5，则其实际大小为（ ） （分数：1 分） A. 400 B. 2000 C. 10000 D. 200 标准答案是：C 2、绘制工程图应使用制图标准中规定的幅面尺寸，其中 A2 幅面的尺寸为：( ) （分数：1 分） 841A. 594 297B. 210 594C. 420 420D. 297 标准答案是：C。 3、如果物体的长度为 1000mm，绘图比例是 1:20，则在绘图时其长度应取：( ) （分数：1 分） A. 100 B. 1000 C. 50 D. 20 标准答案是：C。 4、粗线、中粗线和细线的宽度比率为：( ) （分数：1 分） A. 3:2:1 B. 2: 1.5 :1 C. 5: 2.5 :1 D. 4:2:1 标准答案是：D。 5、工程上常用的图示方法中使用最广泛的是那一种( ) （分数：1 分） A. 多面正投影法 B. 轴测投影法 C. 标高投影法 D. 透视投影法 标准答案是：A。 6、多面正投影法的优点是：( ) （分数：1 分） A. 直观性强 B. 富有立体感和真实感 C. 绘图简便，立体感强 D. 绘图简便，度量性好 标准答案是：D。 7、三面投影图中水平投影反映形体的： ( ) （分数：1 分） A. 上下、左右、前后的三个方位的关系 B. 左右、前后的方位关系 C. 上下、左右的方位关系 D. 上下、前后的方位关系 标准答案是：B。 8、如果 A 点在 W 投影面上，则：( ) （分数：1 分） A. A 点的 x 坐标为 0 B. A 点的 y 坐标为 0 C. A 点的 z 坐标为 0 D. A 点的 x、y、z 坐标都不为 0 标准答案是：A。 9、重影点是指空间点在某一投影面上的投影重合，即这两个点的空间 x、y、z 坐标中有（ ）个相等。 （分数：1 分） A. 0 B. 1 C. 2 D. 3 标准答案是：C。 10、某直线的 H 面投影反映实长，该直线为( )。 （分数：1 分） A. 水平线 B. 侧平线 C. 正平线 D. 铅垂线 标准答案是：A。 11、直线上的点具有两个投影特性,即从属性和( )。 （分数：1 分） A. 定值性 B. 定比性 C. 定量性 D. 可量性 标准答案是：B。 12、面积为 4cm2 的正方形，按 1：2 的比例画出的图形面积为( ) （分数：1 分） A. 2cm2 B. 1cm2 C. 3cm2 D. 4cm2 标准答案是：B。 13、三角形平面的三个投影均为缩小的类似形，该平面为( ) （分数：1 分） A. 水平面 B. 正平...
