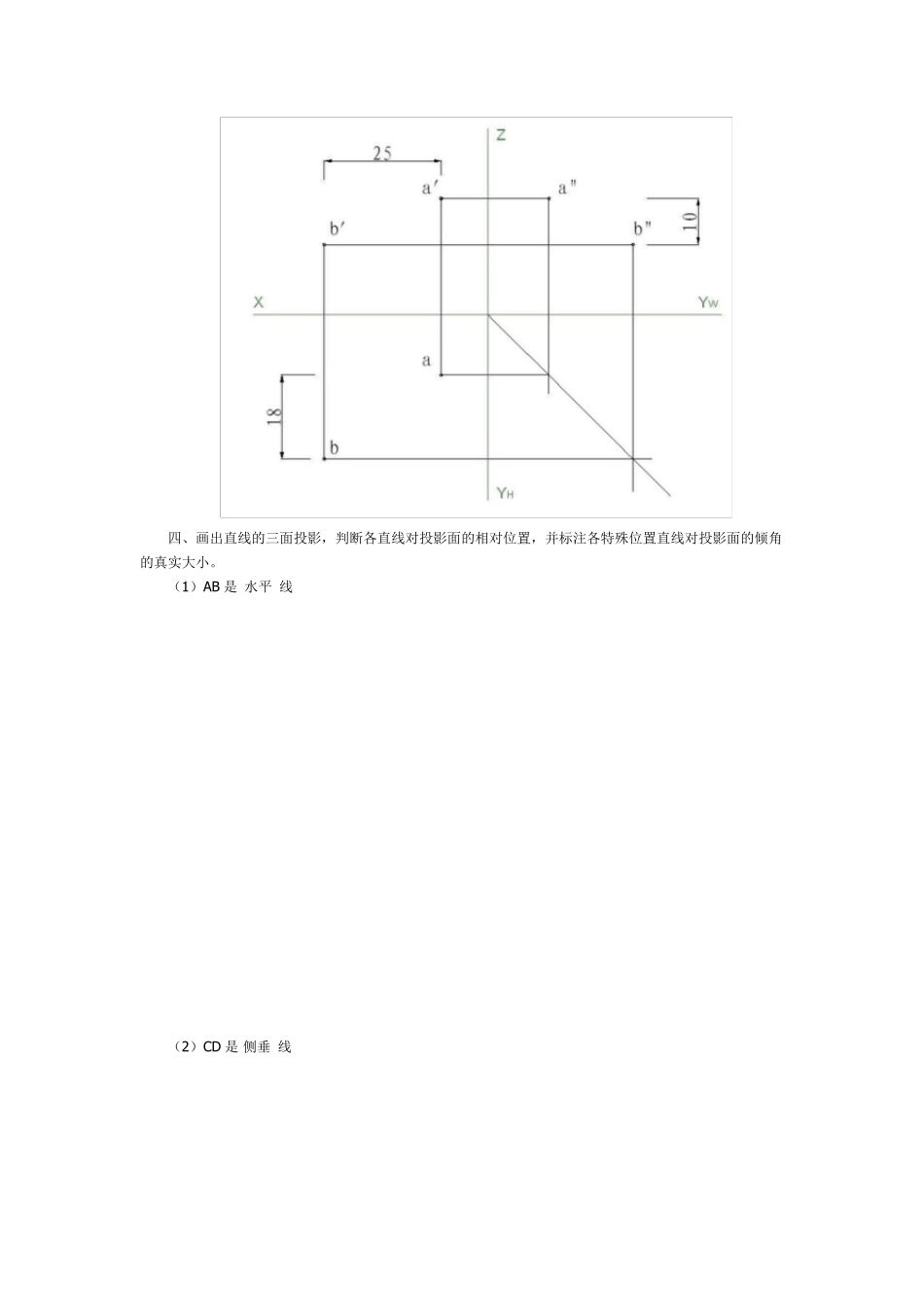

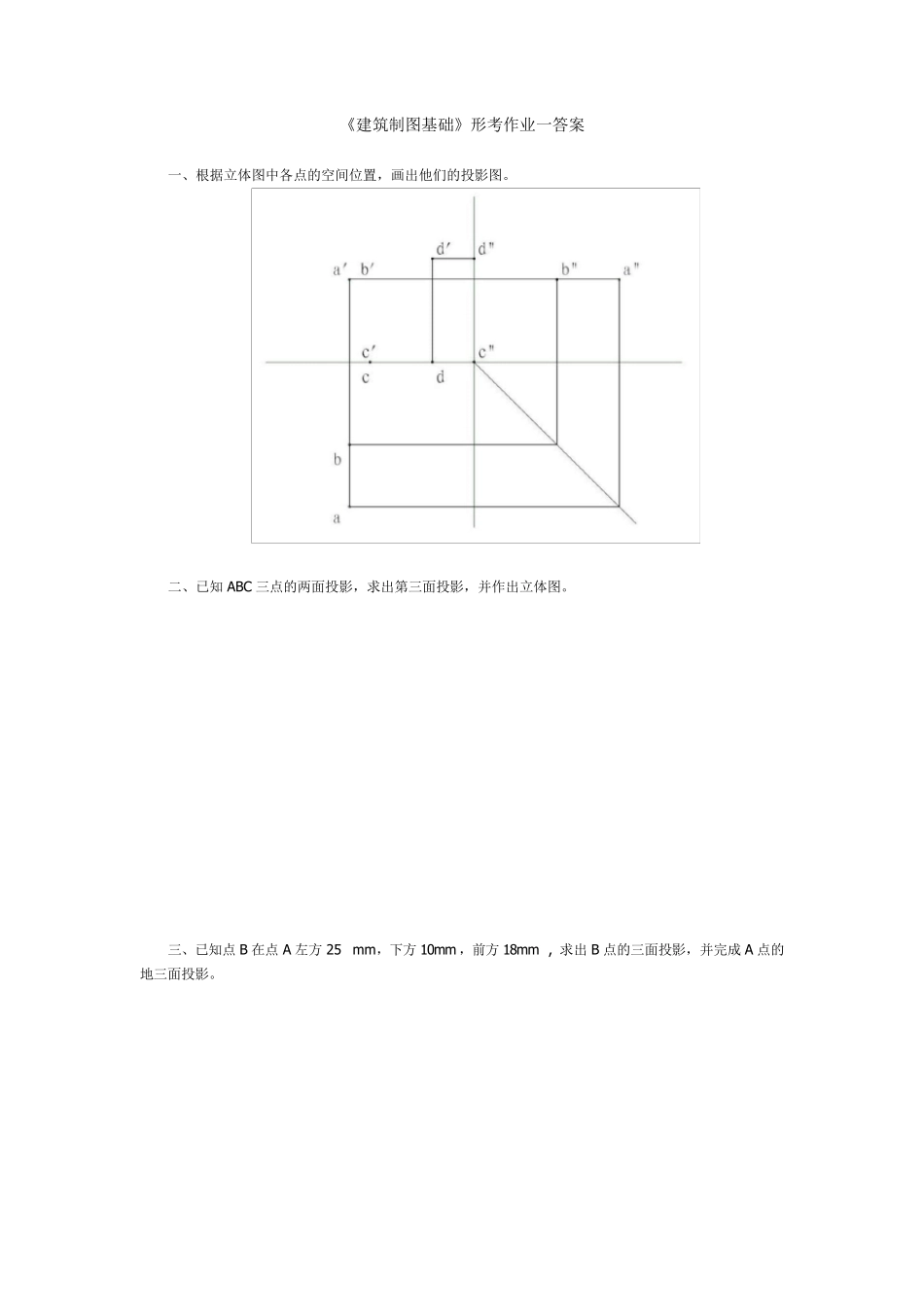

《建筑制图基础》形考作业一答案 一、根据立体图中各点的空间位置，画出他们的投影图。 二、已知 ABC 三点的两面投影，求出第三面投影，并作出立体图。 三、已知点 B 在点 A 左方 25 m m ，下方 10m m ，前方 18m m , 求出 B 点的三面投影，并完成 A 点的地三面投影。 四、画出直线的三面投影，判断各直线对投影面的相对位置，并标注各特殊位置直线对投影面的倾角的真实大小。 （1）AB 是 水平 线 （2）CD 是 侧垂 线 （3）EF 是 正平 线 （4）EF 是 侧平 线 五、画出平面的第三面投影，判断各平面对投影面的相对位置，并标出各特殊位置平面对投影面的倾角的真实大小。 （1）三角形是 正平 面 （2）三角形是 一般位置平 面 （3）四边形是 正垂 面 （4）平面图形是 侧垂 面 六、在三角形 ABC 内取一点 D，使其距 H 面 12m m ，距 V 面 20m m . 七、在三角形 ABC 内作一距 V 面 15m m ,的正平线。 八、完成五边形的正面投影（已知 AB 为侧平线） 九、在 AB 线段上取一点 C，使得 AC：CB=2:3。 十、已知 C 点在 AB 线段上，求 C 点的水平投影（用两种方法） 十一、已知 MN两点在 ABC 平面上，补求它们的底二面投影。 十二、已知 AB 、CD 两直线相交于 K 点，求 AB 直线的正面投影。 十三、已知 AB 线段的正面投影和对 V 面的倾角为 30°，补全其水平投影。
