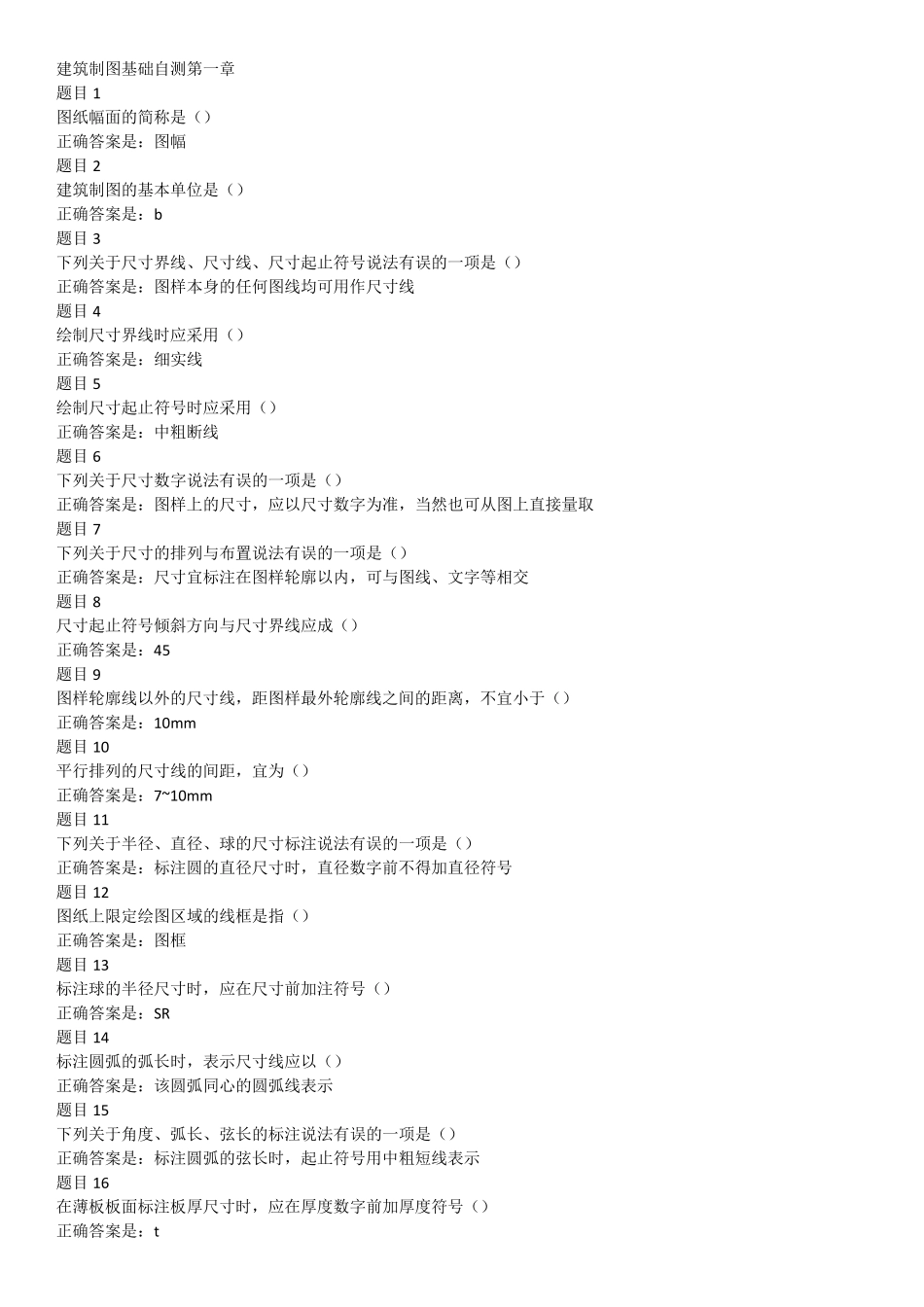

建筑制图基础自测第一章 题目1 图纸幅面的简称是（） 正确答案是：图幅 题目2 建筑制图的基本单位是（） 正确答案是：b 题目3 下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（） 正确答案是：图样本身的任何图线均可用作尺寸线 题目4 绘制尺寸界线时应采用（） 正确答案是：细实线 题目5 绘制尺寸起止符号时应采用（） 正确答案是：中粗断线 题目6 下列关于尺寸数字说法有误的一项是（） 正确答案是：图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取 题目7 下列关于尺寸的排列与布置说法有误的一项是（） 正确答案是：尺寸宜标注在图样轮廓以内，可与图线、文字等相交 题目8 尺寸起止符号倾斜方向与尺寸界线应成（） 正确答案是：45 题目9 图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（） 正确答案是：10mm 题目10 平行排列的尺寸线的间距，宜为（） 正确答案是：7~ 10mm 题目11 下列关于半径、直径、球的尺寸标注说法有误的一项是（） 正确答案是：标注圆的直径尺寸时，直径数字前不得加直径符号 题目12 图纸上限定绘图区域的线框是指（） 正确答案是：图框 题目13 标注球的半径尺寸时，应在尺寸前加注符号（） 正确答案是：SR 题目14 标注圆弧的弧长时，表示尺寸线应以（） 正确答案是：该圆弧同心的圆弧线表示 题目15 下列关于角度、弧长、弦长的标注说法有误的一项是（） 正确答案是：标注圆弧的弦长时，起止符号用中粗短线表示 题目16 在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（） 正确答案是：t 题目17 下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是（） 正确答案是：坡度禁止用直角三角形标注 题目18 下列关于尺寸的简化标注说法有误的一项是（） 正确答案是：对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号 题目19 制图前的准备工作不包括（） 正确答案是：检查图样、修正错误 题目20 一般制图的第一个步骤是（） 正确答案是：绘制图样底稿 题目21 一般制图的最后一个步骤是（） 正确答案是：图纸整理 题目22 圆弧连接的关键是根据已知条件，确定（） 正确答案是：连接圆弧的圆心和切点 题目23 幅面代号为 A4 的图纸长、短边尺寸分别是（） 正确答案是：297m m 、210m m 题目24 在平面图形中确定尺寸位置的点、直线称为（） 正确答案是：尺寸基准 题目25 用于确...
