建筑制图练习卷

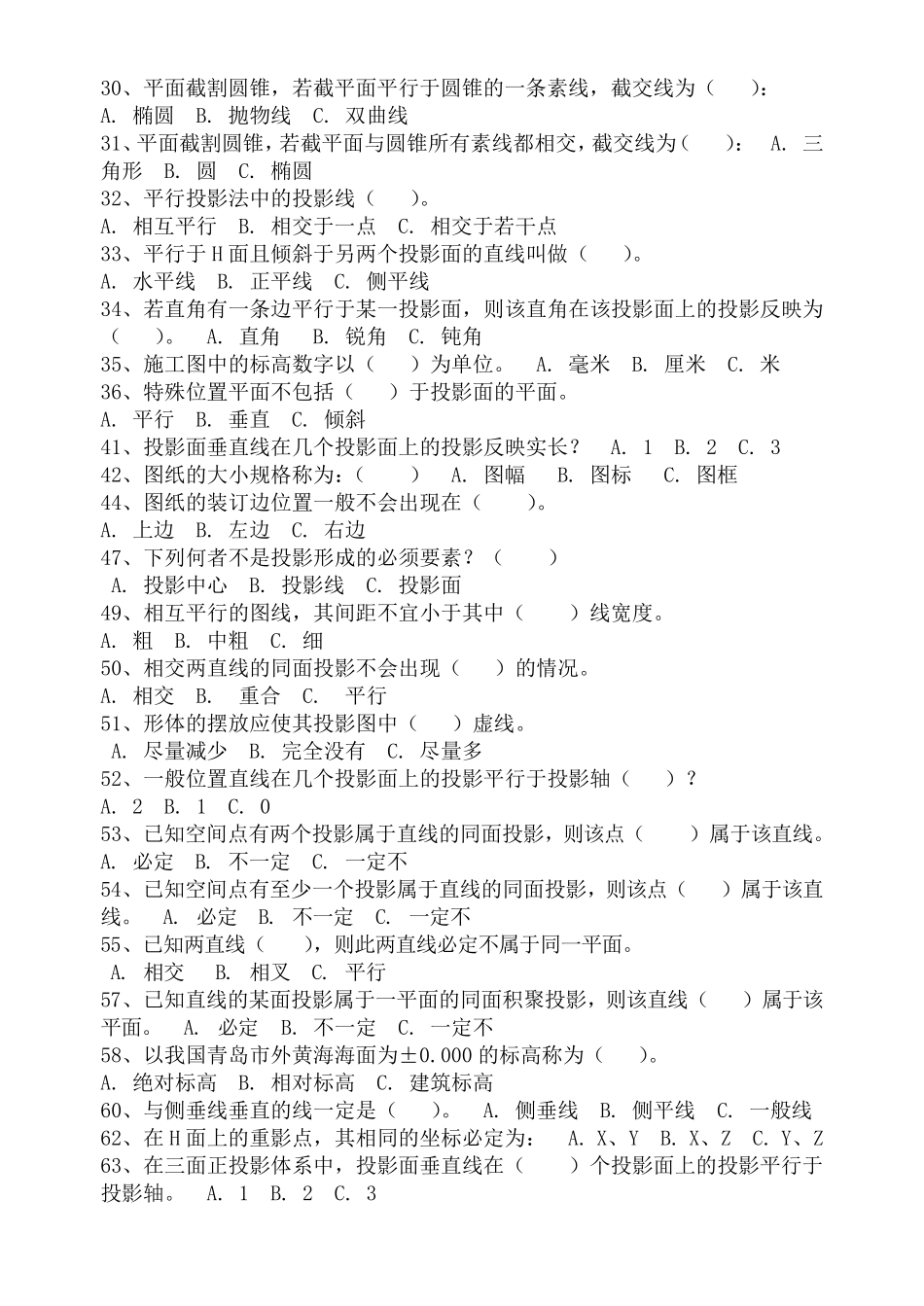

建筑制图练习卷 一、 单项选择题 1、 （ ）的 V 面投影反映实长及对另两投影面的真实倾角。 A. 水平线 B. 正平线 C. 侧平线 2、 标高符号三角形的尖端不能向（ ）指。 A. 上 B. 下 C. 左 3、 标高符号三角形的尖端不能向（ ）指。 A. 上 B. 下 C. 左 4、 标注尺寸时，（ ）应与被标注长度平行。 A. 尺寸界线 B. 尺寸线 C. 尺寸起止符号 5、 垂直于 H 面的直线叫做（ ）。 A. 垂直线 B. 水垂线 C. 铅垂线 7、 垂直于 V 面的直线叫做（ ）。 A. 侧垂线 B. 正垂线 C. 铅垂线 8、 垂直于 W 面的直线叫做（ ）。 A. 侧垂线 B. 正垂线 C. 铅垂线 10、单点长划线的首末两端应该是（ ）。 A. 线段 B. 点 C. 空格 11、点的 H 面投影到 X 轴的距离与 W 面的投影到 Z 轴的距离（ ）。 A. 不等 B. 相等 C. 无关 12、点的 Y 坐标反映其到（ ）面的距离。 A. H B. V C. W 13、点的 Z 坐标反映其到（ ）面的距离。 A. H B. V C. W 14、点的投影在任何情况下都是（ ）。 A. 点 B. 直线 C. 平面 15、对称构配件采用对称省略画法时，该对称构配件的尺寸线应（ ）超过对称符号。 A. 不 B. 略 C. 大幅度 16、仿宋字的大小用字号来表示，字的号数为字的（ ）。 A. 宽度 B. 斜度 C. 高度 17、仿宋字字格的高宽比例通常为（ ）。 A. 1:1 B. 3:2 C. 2:3 18、可以直接利用图样现成的轮廓线来替代的是（ ）。 A. 尺寸线 B. 尺寸界 C. 尺寸起止符号 19、两铅垂面（ ）相互平行。 A. 必定 B. 一定不能 C. 不一定 20、判别两侧垂面是否平行，只需检查： A. H 投影 B. V 投影 C. W 投影 21、判别两侧垂面是否平行，只需检查它们的（ ）是否相互平行。 A. H 投影 B. V 投影 C. W 投影 22、判别两侧垂面是否平行，只需检查它们的（ ）是否相互平行。 A. H 投影 B. V 投影 C. W 投影 23、判别两铅垂面是否平行，只需检查： A. H 投影 B. V 投影 C. W 投影 24、判别两正垂面是否平行，只需检查： A. H 投影 B. V 投影 C. W 投影 25、判断W 面上的重影点可见性的有效坐标值为（ ）： A. X B. Y C. Z 26、判断二直线相交或者相叉 的依 据 是（ ）： A. 投影的交点 B. 投影是否相交 C. 投影是否平行 27、平面截 割 圆 锥 ，若 ...
