建筑制图选择题VIP专享

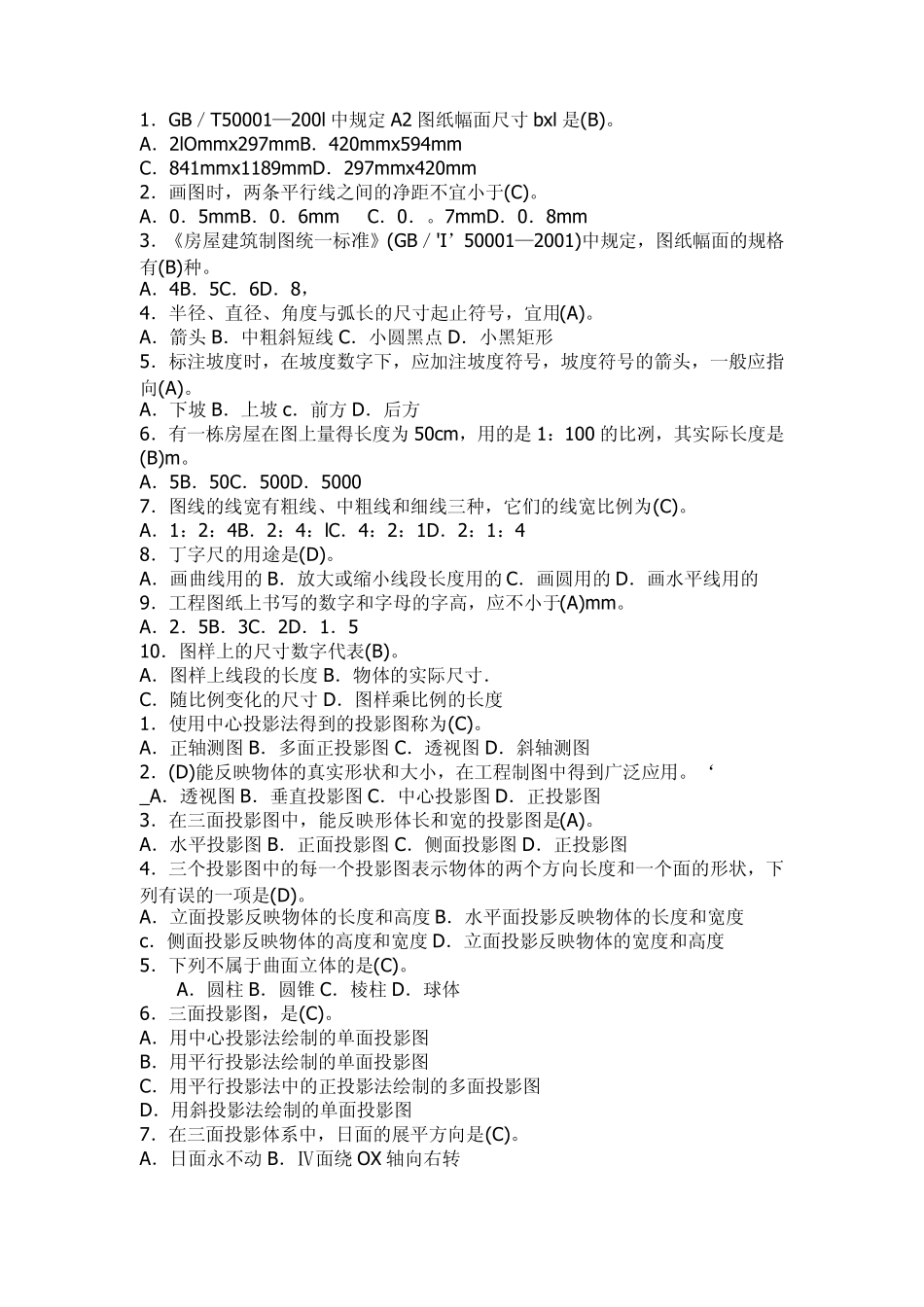

1．GB／T50001—200l 中规定 A2 图纸幅面尺寸 bxl 是(B)。 A．2lOmmx297mmB．420mmx594mm C．841mmx1189mmD．297mmx420mm 2．画图时，两条平行线之间的净距不宜小于(C)。 A．0．5mmB．0．6mm C．0．。7mmD．0．8mm 3．《房屋建筑制图统一标准》(GB／'I’50001—2001)中规定，图纸幅面的规格有(B)种。 A．4B．5C．6D．8， 4．半径、直径、角度与弧长的尺寸起止符号，宜用(A)。 A．箭头 B．中粗斜短线 C．小圆黑点 D．小黑矩形 5．标注坡度时，在坡度数字下，应加注坡度符号，坡度符号的箭头，一般应指向(A)。 A．下坡 B．上坡 c．前方 D．后方 6．有一栋房屋在图上量得长度为 50cm，用的是 1：100 的比冽，其实际长度是(B)m。 A．5B．50C．500D．5000 7．图线的线宽有粗线、中粗线和细线三种，它们的线宽比例为(C)。 A．1：2：4B．2：4：lC．4：2：1D．2：1：4 8．丁字尺的用途是(D)。 A．画曲线用的 B．放大或缩小线段长度用的 C．画圆用的 D．画水平线用的 9．工程图纸上书写的数字和字母的字高，应不小于(A)mm。 A．2．5B．3C．2D．1．5 10．图样上的尺寸数字代表(B)。 A．图样上线段的长度 B．物体的实际尺寸． C．随比例变化的尺寸 D．图样乘比例的长度 1．使用中心投影法得到的投影图称为(C)。 A．正轴测图 B．多面正投影图 C．透视图 D．斜轴测图 2．(D)能反映物体的真实形状和大小，在工程制图中得到广泛应用。‘ _A．透视图 B．垂直投影图 C．中心投影图 D．正投影图 3．在三面投影图中，能反映形体长和宽的投影图是(A)。 A．水平投影图 B．正面投影图 C．侧面投影图 D．正投影图 4．三个投影图中的每一个投影图表示物体的两个方向长度和一个面的形状，下列有误的一项是(D)。 A．立面投影反映物体的长度和高度 B．水平面投影反映物体的长度和宽度 c．侧面投影反映物体的高度和宽度 D．立面投影反映物体的宽度和高度 5．下列不属于曲面立体的是(C)。 A．圆柱 B．圆锥 C．棱柱 D．球体 6．三面投影图，是(C)。 A．用中心投影法绘制的单面投影图 B．用平行投影法绘制的单面投影图 C．用平行投影法中的正投影法绘制的多面投影图 D．用斜投影法绘制的单面投影图 7．在三面投影体系中，日面的展平方向是(C)。 A．日面永不动 B．Ⅳ面绕 OX 轴向右转 c．H 面绕OX 轴向下转90'’D．H 面绕OZ 轴向右转 8．在形体正立面图中，可以查到形体的尺寸(C)。 A．高和宽B...
