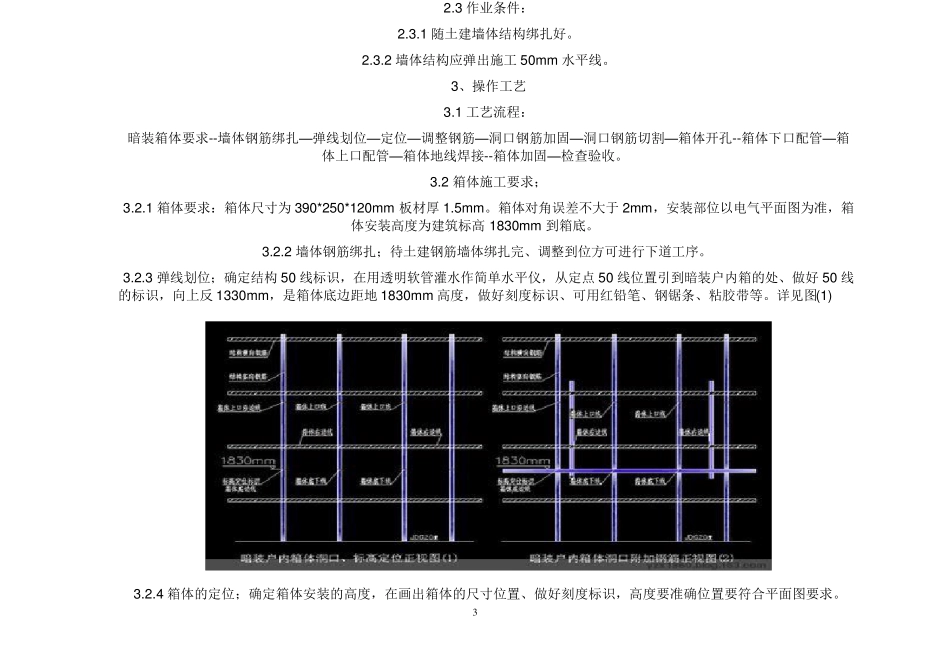

2 2008044 1 20080442.6 2 2.1 2.2 3 2.3 作业条件： 2.3.1 随土建墙体结构绑扎好。 2.3.2 墙体结构应弹出施工50m m 水平线。 3、操作工艺 3.1 工艺流程： 暗装箱体要求--墙体钢筋绑扎—弹线划位—定位—调整钢筋—洞口钢筋加固—洞口钢筋切割—箱体开孔--箱体下口配管—箱体上口配管—箱体地线焊接--箱体加固—检查验收。 3.2 箱体施工要求； 3.2.1 箱体要求：箱体尺寸为 390*250*120m m 板材厚 1.5m m 。箱体对角误差不大于 2m m ，安装部位以电气平面图为准，箱体安装高度为建筑标高 1830m m 到箱底。 3.2.2 墙体钢筋绑扎；待土建钢筋墙体绑扎完、调整到位方可进行下道工序。 3.2.3 弹线划位；确定结构50 线标识，在用透明软管灌水作简单水平仪，从定点 50 线位置引到暗装户内箱的处、做好50 线的标识，向上反 1330m m ，是箱体底边距地 1830m m 高度，做好刻度标识、可用红铅笔、钢锯条、粘胶带等。详见图(1) 3.2.4 箱体的定位；确定箱体安装的高度，在画出箱体的尺寸位置、做好刻度标识，高度要准确位置要符合平面图要求。 4 3.2.5 调整钢筋；将墙体的钢筋尽快往箱体的上下或左右移动，最好不要烧断钢筋，保证剪力墙的质量，必须要断钢筋时要同土建技术人员协商后、在进行烧断钢筋准备。 3.2.6 洞口钢筋加固；在确定箱体调口定位线周边加固，在洞口下方用一根长度的50m m 长的钢筋，固定在 1830m m 线下口平齐、在用两根 40m m 钢筋竖向绑扎在洞口左右，要大于箱体尺寸 5-10m m ，在用扎丝绑扎牢靠。详见图(2) 3.2.7 洞口钢筋的切割；在洞口固定钢筋内用钢锯及电焊锯割掉，箱体上口要大于箱体高度 10m m ，是箱体下方管配管方便，用电焊烧断时不要影响周围的钢筋。详见图(3) 3.2.8 箱体开孔；在箱体确定开孔时、先要确定本户型管线支路数量和管的直径，箱体下方几根管及管径、箱体上方几根及管径，根据管直径大小在箱体上、下方先画好管口的中心线、边线和管与管间距，大小管径均一律靠箱体后面平齐，孔边距箱体底约 10m m 内，选择开孔器钻具直径，开孔应整齐并与管径一致，要求一管一孔、不得大孔走小管，严禁电、气焊烧孔、不得开长孔。详见图(4) 3.2.9 箱体下方配管；普通插座、柜机空调插座为距地 300m m ，沿地面敷设管路引到箱体位置下方墙体，将出地管口调整垂直到位，接管高度要高出箱内 5m m ，所有管路配完后在安装箱体，JDG 管入箱用螺纹...
