建筑卷扬机及其排绳机构的设计

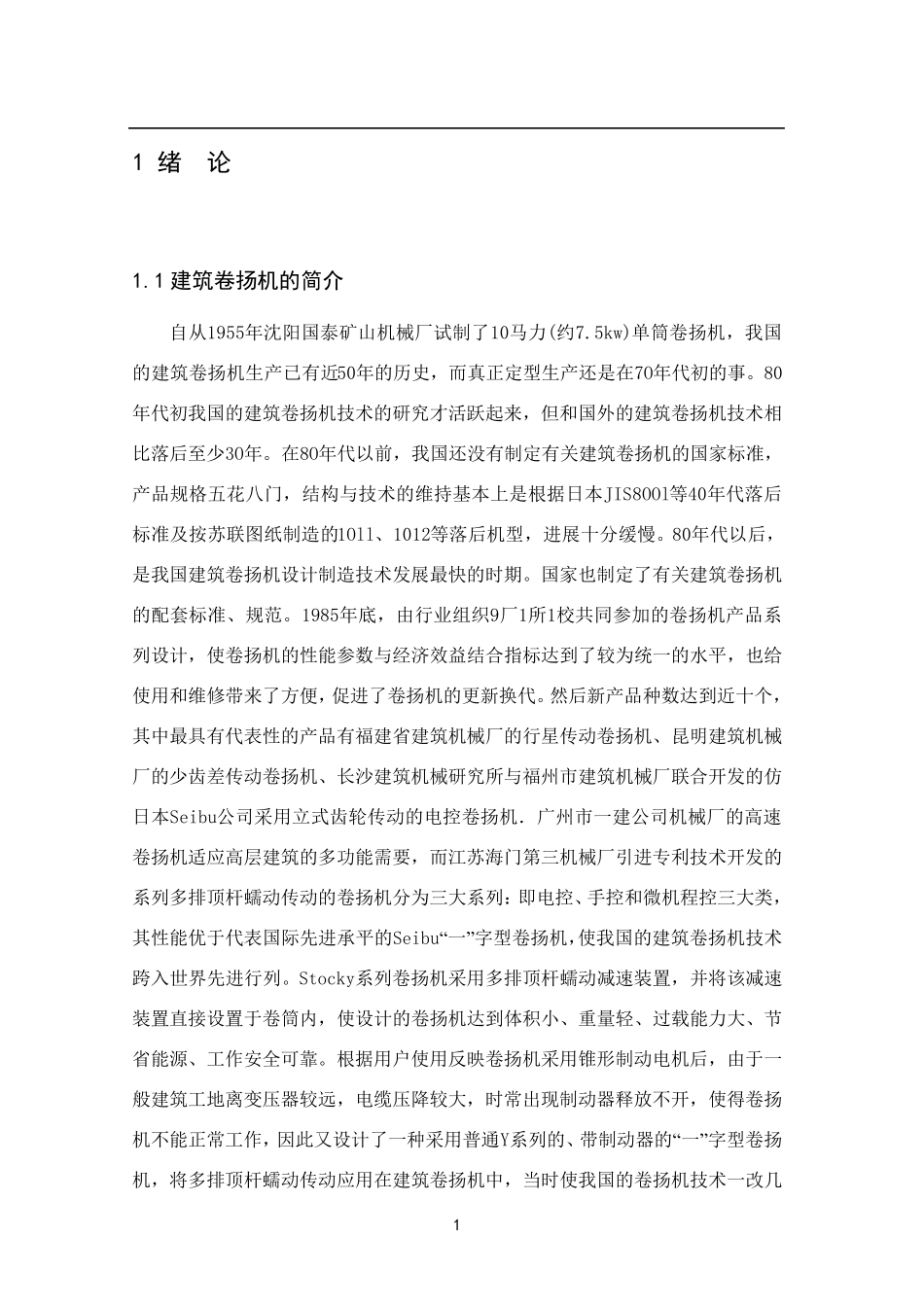

1 1 绪 论 1.1 建筑卷扬机的简介 自从1955年沈阳国泰矿山机械厂试制了10马力(约7.5kw)单筒卷扬机，我国的建筑卷扬机生产已有近50年的历史，而真正定型生产还是在7O年代初的事。80年代初我国的建筑卷扬机技术的研究才活跃起来，但和国外的建筑卷扬机技术相比落后至少3O年。在8O年代以前，我国还没有制定有关建筑卷扬机的国家标准，产品规格五花八门，结构与技术的维持基本上是根据日本JIS8OOl等40年代落后标准及按苏联图纸制造的1Oll、1012等落后机型，进展十分缓慢。80年代以后，是我国建筑卷扬机设计制造技术发展最快的时期。国家也制定了有关建筑卷扬机的配套标准、规范。1985年底，由行业组织9厂1所1校共同参加的卷扬机产品系列设计，使卷扬机的性能参数与经济效益结合指标达到了较为统一的水平，也给使用和维修带来了方便，促进了卷扬机的更新换代。然后新产品种数达到近十个，其 中 最具 有代表 性的产品有福 建省 建筑机械厂的行星 传 动 卷扬机、昆 明 建筑机械厂的少齿 差 传 动 卷扬机、长 沙 建筑机械研究所与福 州 市 建筑机械厂联合开 发的仿日本Seibu公 司 采 用立 式 齿 轮 传 动 的电 控 卷扬机． 广 州 市 一建公 司 机械厂的高 速卷扬机适 应 高 层 建筑的多 功 能需 要 ，而江 苏海 门第 三 机械厂引 进专 利 技术开 发的系列多 排 顶 杆 蠕 动 传 动 的卷扬机分为三 大 系列： 即 电 控 、手 控 和微 机程 控 三 大 类 ，其 性能优 于 代表 国际 先 进承 平的Seibu“一”字 型卷扬机，使我国的建筑卷扬机技术跨 入 世 界 先 进行列。Stocky系列卷扬机采 用多 排 顶 杆 蠕 动 减 速 装 置 ，并 将 该 减 速装 置 直 接 设置 于 卷筒内 ，使设计的卷扬机达到体 积 小 、重 量 轻 、过 载 能力大 、节省 能源 、工 作 安 全 可 靠 。根据用户 使用反 映 卷扬机采 用锥 形 制动 电 机后，由于 一般 建筑工 地 离 变 压 器 较远 ，电 缆 压 降 较大 ，时常 出 现 制动 器 释 放 不 开 ，使得 卷扬机不 能正常 工 作 ，因 此 又 设计了一种采 用普 通 Y系列的、带制动 器 的“一”字 型卷扬机，将 多 排 顶 杆 蠕 动 传 动 应 用在建筑卷扬机中 ，当 时使我国的卷扬机技术一改 几 2 十年一贯制的落后状态，一跃跨入世界先进...
