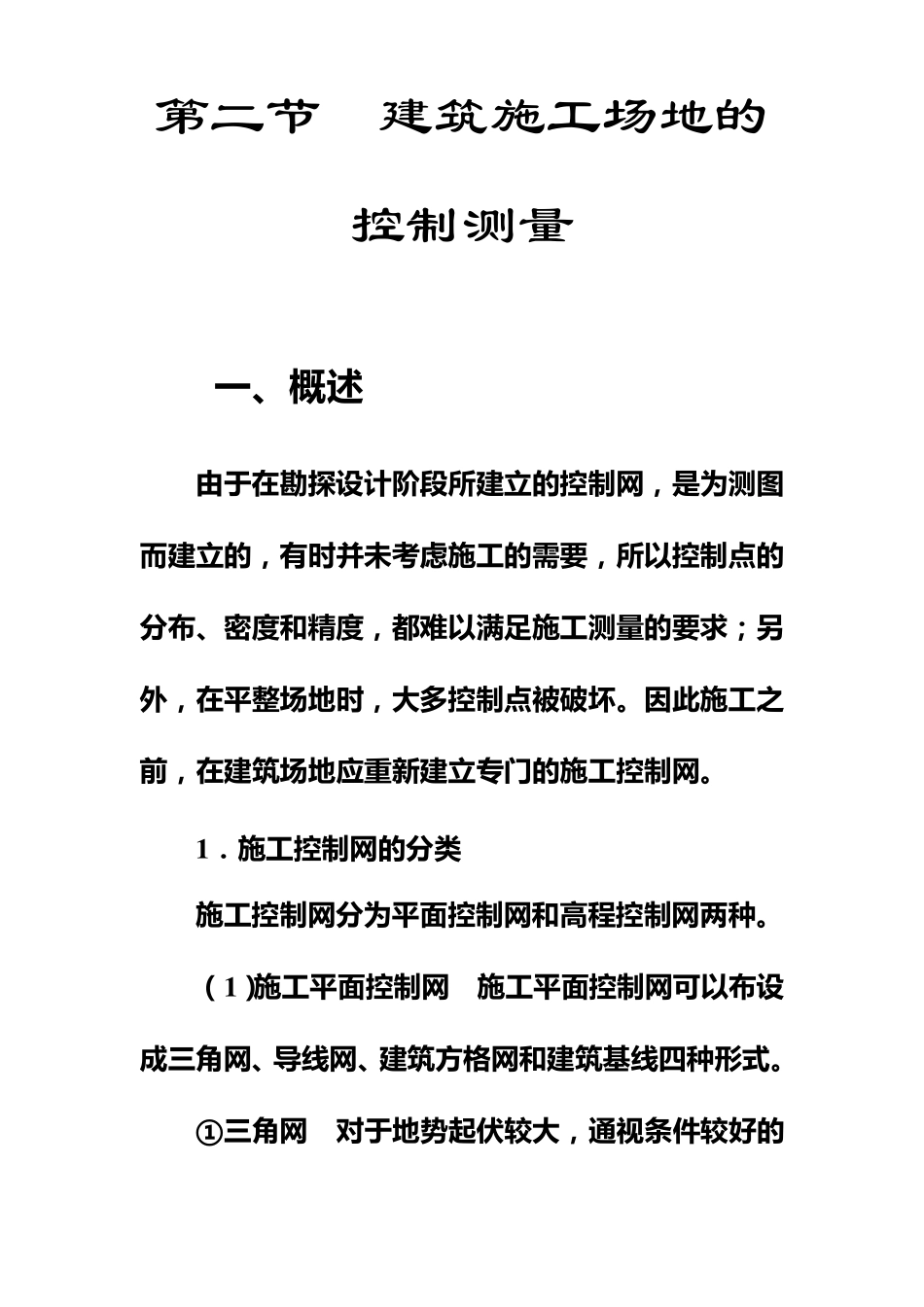

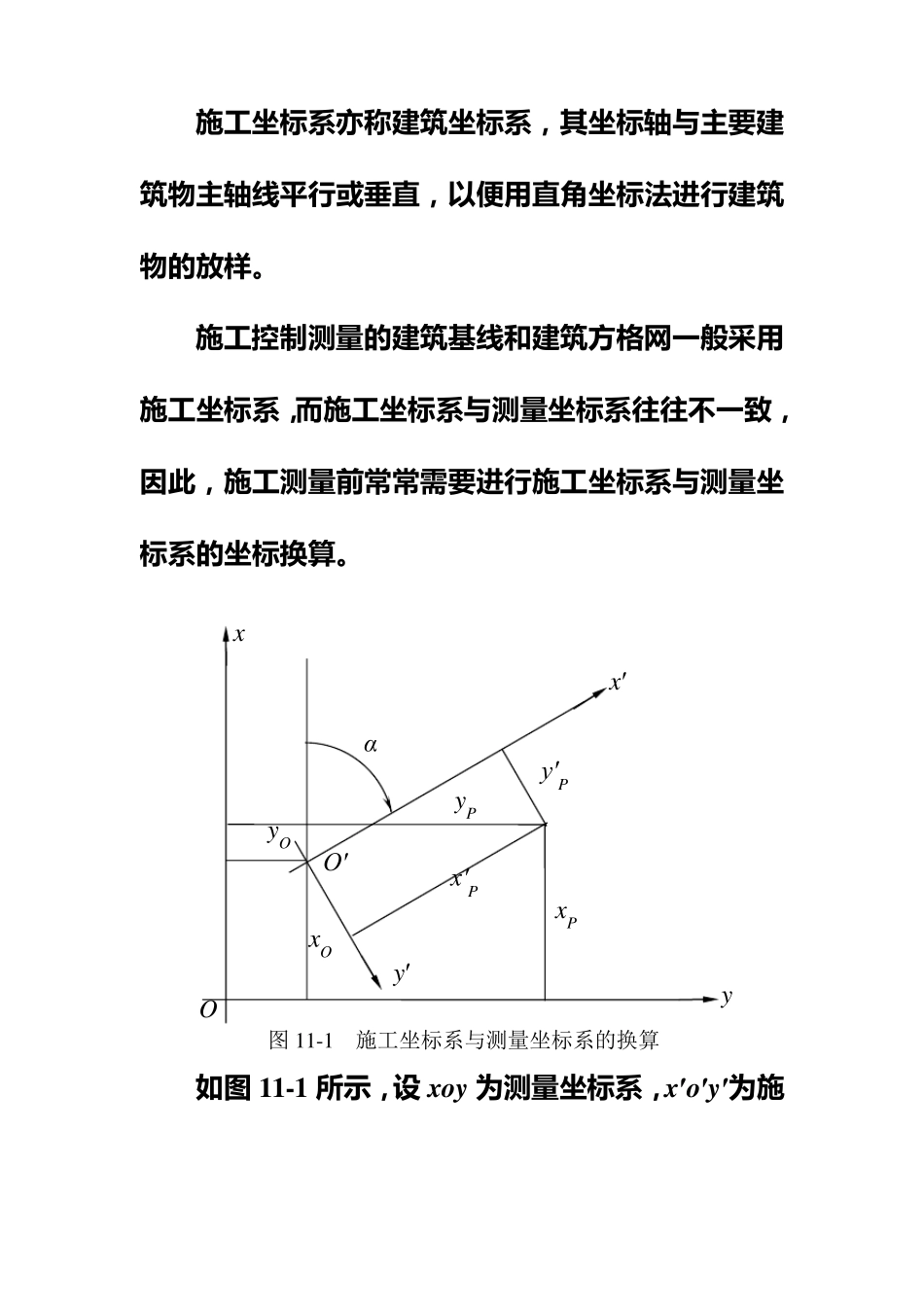

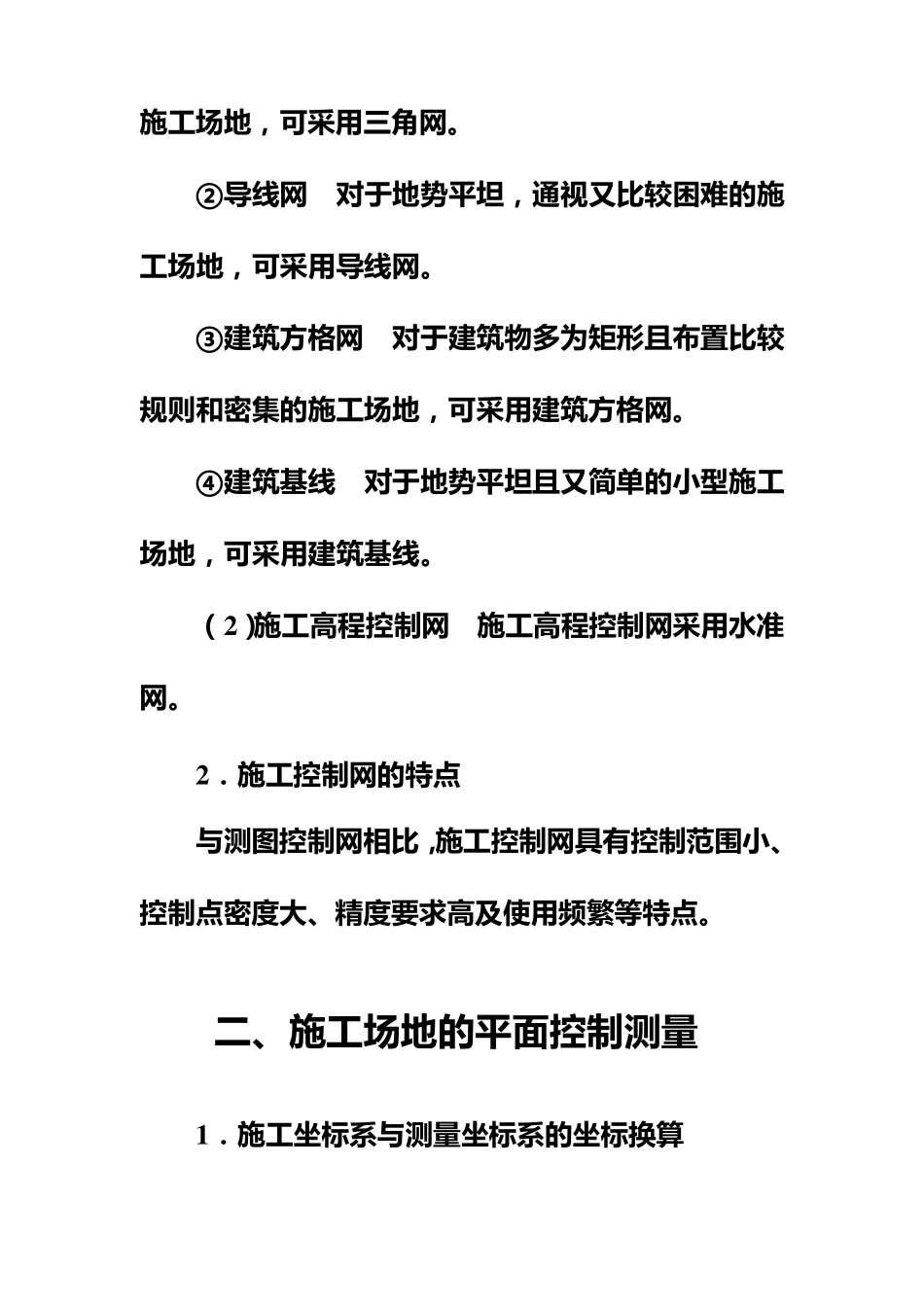

第二节 建筑施工场地的控制测量 一 、 概 述 由 于 在 勘 探 设 计 阶 段 所 建 立 的 控 制 网 , 是 为 测 图而 建 立 的 , 有 时 并 未 考 虑 施 工 的 需 要 , 所 以 控 制 点 的分 布 、 密 度 和 精 度 , 都 难 以 满 足 施 工 测 量 的 要 求 ; 另外 , 在 平 整 场 地 时 , 大 多 控 制 点 被 破 坏 。 因 此 施 工 之前 , 在 建 筑 场 地 应 重 新 建 立 专 门 的 施 工 控 制 网 。 1 . 施 工 控 制 网 的 分 类 施 工 控 制 网 分 为 平 面 控 制 网 和 高 程 控 制 网 两 种 。 ( 1 )施 工 平 面 控 制 网 施 工 平 面 控 制 网 可 以 布 设成 三 角 网 、 导 线 网 、 建 筑 方 格 网 和 建 筑 基 线 四 种 形 式 。 ①三 角 网 对于 地 势起伏较大 , 通视条件较好的施 工 场 地 , 可 采 用 三 角 网 。 ②导线网 对于地 势平坦, 通视又比较困难的施工 场 地 , 可 采 用 导线网 。 ③建筑方格网 对于建筑物多为矩形且布置比较规则和密集的施 工 场 地 , 可 采 用 建筑方格网 。 ④建筑基线 对于地 势平坦且又简单的小型施 工场 地 , 可 采 用 建筑基线。 (2 )施 工 高程控制网 施 工 高程控制网 采 用 水准网 。 2 .施 工 控制网 的特点 与测图控制网 相比,施 工 控制网 具有控制范围小、控制点密度大、精度要求高及使用 频繁等特点。 二、施 工 场 地 的平面控制测量 1 .施 工 坐标系与测量坐标系的坐标换算 施 工 坐 标 系 亦 称 建 筑 坐 标 系 , 其 坐 标 轴 与 主 要 建筑 物 主 轴 线 平 行 或 垂 直 , 以 便 用 直 角 坐 标 法 进 行 建 筑物 的 放 样 。 施 工 控制测量的 建 筑 基线 和建 筑 方格网一般采用施 工 坐 标 系 ,而施 工 坐 标 系 与 测量坐 标 系 往往不一致,因此, 施 工 测量前常常需要 进 行 施 工 坐 标 系 与 测量坐标 系 的 坐 标 换算。 如图 11-1 所示, 设 xoy 为测量坐 标 系 , x′o′y′为施y′ x′ yP yO x O′ α x′P xO xP O y y′P 图1 1 -1 施工坐标系与测...
