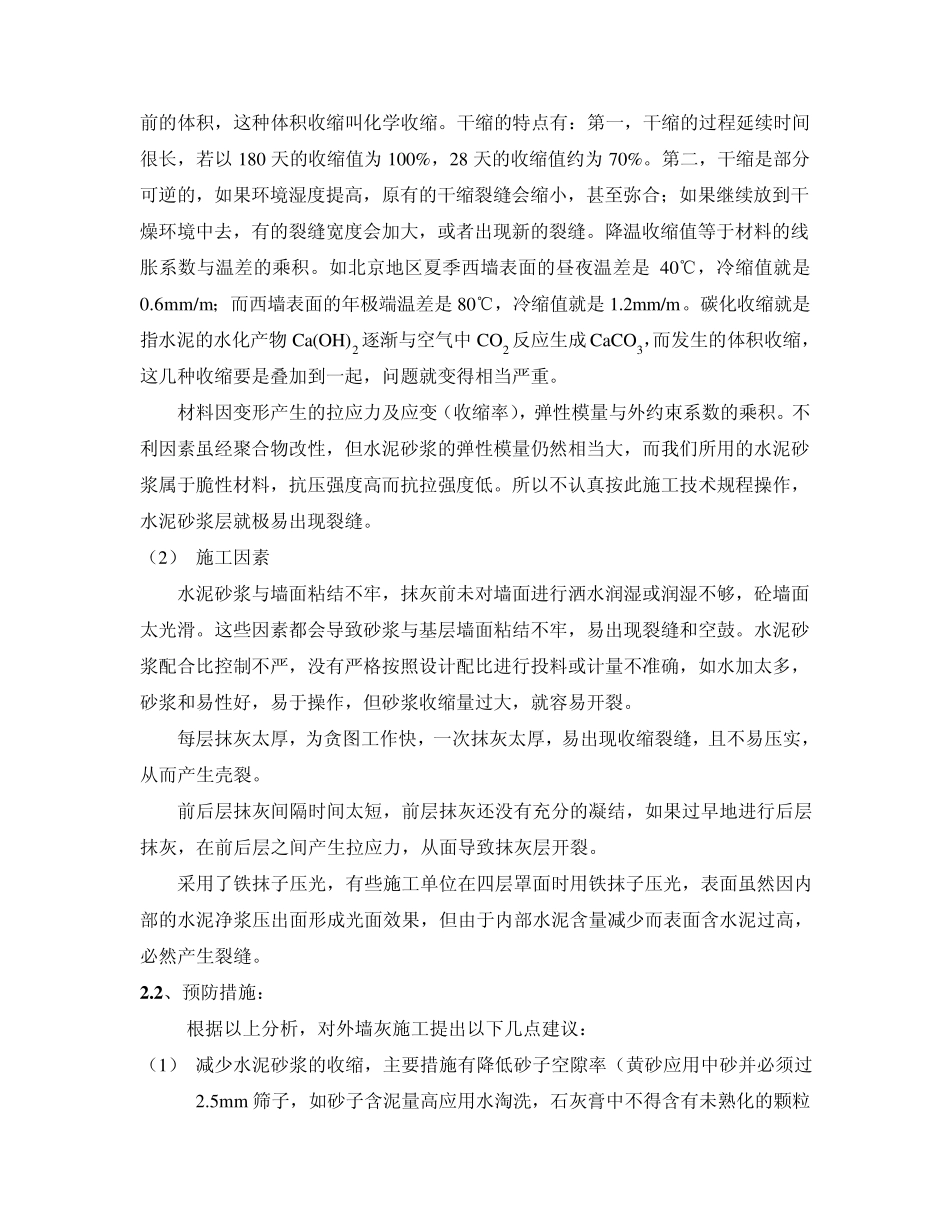

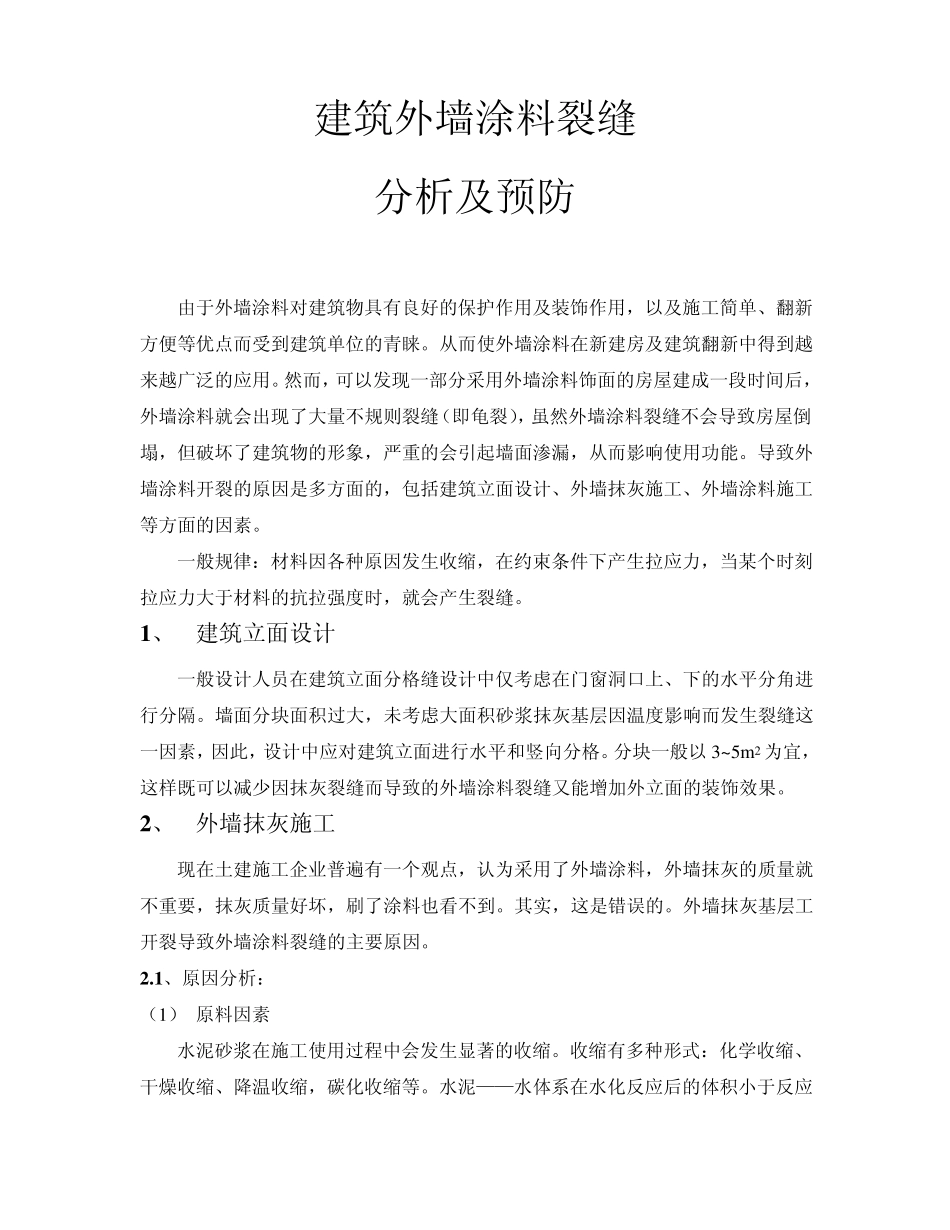

建筑外墙涂料裂缝 分析及预防 由于外墙涂料对建筑物具有良好的保护作用及装饰作用，以及施工简单、翻新方便等优点而受到建筑单位的青睐。从而使外墙涂料在新建房及建筑翻新中得到越来越广泛的应用。然而，可以发现一部分采用外墙涂料饰面的房屋建成一段时间后，外墙涂料就会出现了大量不规则裂缝（即龟裂），虽然外墙涂料裂缝不会导致房屋倒塌，但破坏了建筑物的形象，严重的会引起墙面渗漏，从而影响使用功能。导致外墙涂料开裂的原因是多方面的，包括建筑立面设计、外墙抹灰施工、外墙涂料施工等方面的因素。 一般规律：材料因各种原因发生收缩，在约束条件下产生拉应力，当某个时刻拉应力大于材料的抗拉强度时，就会产生裂缝。 1 、 建筑立面设计 一般设计人员在建筑立面分格缝设计中仅考虑在门窗洞口上、下的水平分角进行分隔。墙面分块面积过大，未考虑大面积砂浆抹灰基层因温度影响而发生裂缝这一因素，因此，设计中应对建筑立面进行水平和竖向分格。分块一般以 3~5m2 为宜，这样既可以减少因抹灰裂缝而导致的外墙涂料裂缝又能增加外立面的装饰效果。 2 、 外墙抹灰施工 现在土建施工企业普遍有一个观点，认为采用了外墙涂料，外墙抹灰的质量就不重要，抹灰质量好坏，刷了涂料也看不到。其实，这是错误的。外墙抹灰基层工开裂导致外墙涂料裂缝的主要原因。 2 .1 、原因分析： （1） 原料因素 水泥砂浆在施工使用过程中会发生显著的收缩。收缩有多种形式：化学收缩、干燥收缩、降温收缩，碳化收缩等。水泥——水体系在水化反应后的体积小于反应前的体积，这种体积收缩叫化学收缩。干缩的特点有：第一，干缩的过程延续时间很长，若以180 天的收缩值为100%，28 天的收缩值约为70%。第二，干缩是部分可逆的，如果环境湿度提高，原有的干缩裂缝会缩小，甚至弥合；如果继续放到干燥环境中去，有的裂缝宽度会加大，或者出现新的裂缝。降温收缩值等于材料的线胀系数与温差的乘积。如北京地区夏季西墙表面的昼夜温差是40℃，冷缩值就是0.6m m /m ；而西墙表面的年极端温差是80℃，冷缩值就是1.2m m /m 。碳化收缩就是指水泥的水化产物 Ca(OH)2 逐渐与空气中CO2 反应生成 CaCO3，而发生的体积收缩，这几种收缩要是叠加到一起，问题就变得相当严重。 材料因变形产生的拉应力及应变（收缩率），弹性模量与外约束系数的乘积。不利因素虽经聚合物改性，但水泥砂浆的弹性模量仍然相当大，而我们所用的水泥砂浆属于脆性材料...
