建筑安装分项工程施工工艺规程(第二分册)

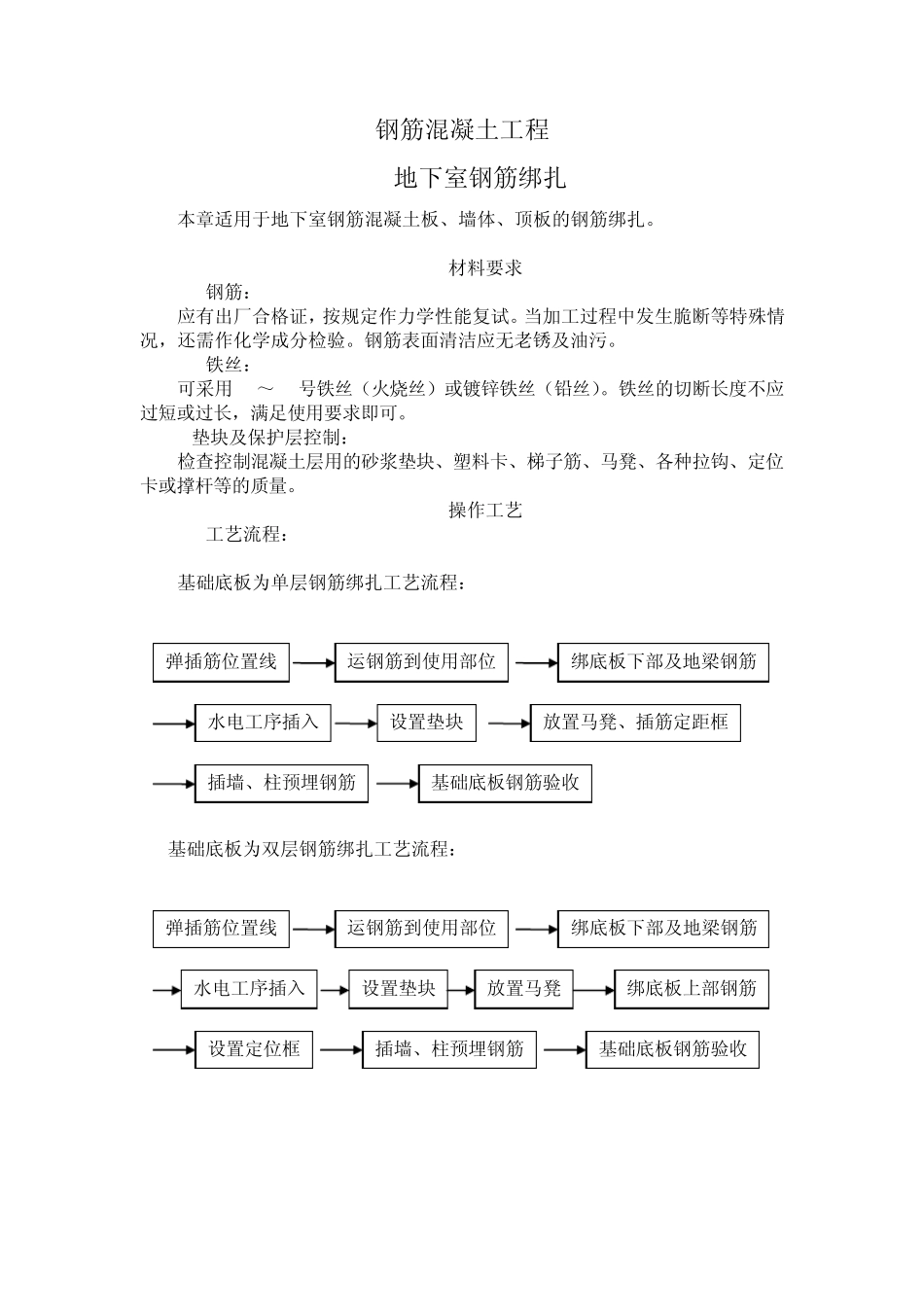

钢筋混凝土工程 1 地下室钢筋绑扎 本章适用于地下室钢筋混凝土板、墙体、顶板的钢筋绑扎。 1.1 材料要求 1.1.1 钢筋： 应有出厂合格证，按规定作力学性能复试。当加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋表面清洁应无老锈及油污。 1.1.2 铁丝： 可采用20～22号铁丝（火烧丝）或镀锌铁丝（铅丝）。铁丝的切断长度不应过短或过长，满足使用要求即可。 1.1.3垫块及保护层控制： 检查控制混凝土层用的砂浆垫块、塑料卡、梯子筋、马凳、各种拉钩、定位卡或撑杆等的质量。 1.2 操作工艺 1.2.1 工艺流程： 1 基础底板为单层钢筋绑扎工艺流程： 2 基础底板为双层钢筋绑扎工艺流程： 弹插筋位置线 运钢筋到使用部位 绑底板下部及地梁钢筋 水电工序插入 设置垫块 设置定位框 插墙、柱预埋钢筋 放置马凳 绑底板上部钢筋 基础底板钢筋验收 弹插筋位置线 运钢筋到使用部位 绑底板下部及地梁钢筋 水电工序插入 设置垫块 放置马凳、插筋定距框 插墙、柱预埋钢筋 基础底板钢筋验收 3 墙体钢筋绑扎工艺流程： 4 地下室顶板钢筋绑扎工艺流程： （1）单层钢筋： （2）双层钢筋： 1.2.2 绑扎基础底板及基础梁钢筋： 1 按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，一般让靠近底板模板的那根钢筋离模板边为50mm，在底板上弹出钢筋位置线（包括基础梁钢筋位置线）和墙、柱插筋位置线。 2 先铺底板下层钢筋。根据设计和规范要求，决定下层钢筋哪个方向钢筋在绑扎顶板下网钢筋 水电工序插入 放置马凳、垫块 绑扎顶板上网钢筋 安墙、柱水平定距框 铺设上网下层钢筋 弹钢筋位置线 铺设下网下层钢筋 铺设下网上层钢筋 铺设上网下层钢筋 检查调整墙、柱预留钢筋 绑扎顶板下网钢筋 水电工序插入 放置马凳、垫块 安墙柱水平定距框 检查调整墙、柱预留钢筋 绑扎顶板负弯矩筋 弹钢筋位置线 铺设顶板下网下层钢筋 铺设顶板下网上层钢筋 调整纵向钢筋位置 接长竖向钢筋 加竖向梯子筋 设置墙柱钢筋上口水平梯子筋 绑墙体水平钢筋 设置拉钩和垫块 绑扎暗柱钢筋 墙体钢筋验收 在底板上弹墙体竖向钢筋位置线、墙体外皮线和模板控制线 下面，一般情况下先铺短向钢筋，再铺长向钢筋。（如果底板有集水坑、设备基坑，在铺底板下层钢筋前，先铺集水坑、设备基坑的下层钢筋。） 3 根据“七不准绑”的原则对钢筋进行检验，钢筋绑扎时，如单向板靠近外围两行的相交点每点都绑扎，中间...
