建筑工程制图模拟试题1及答案3

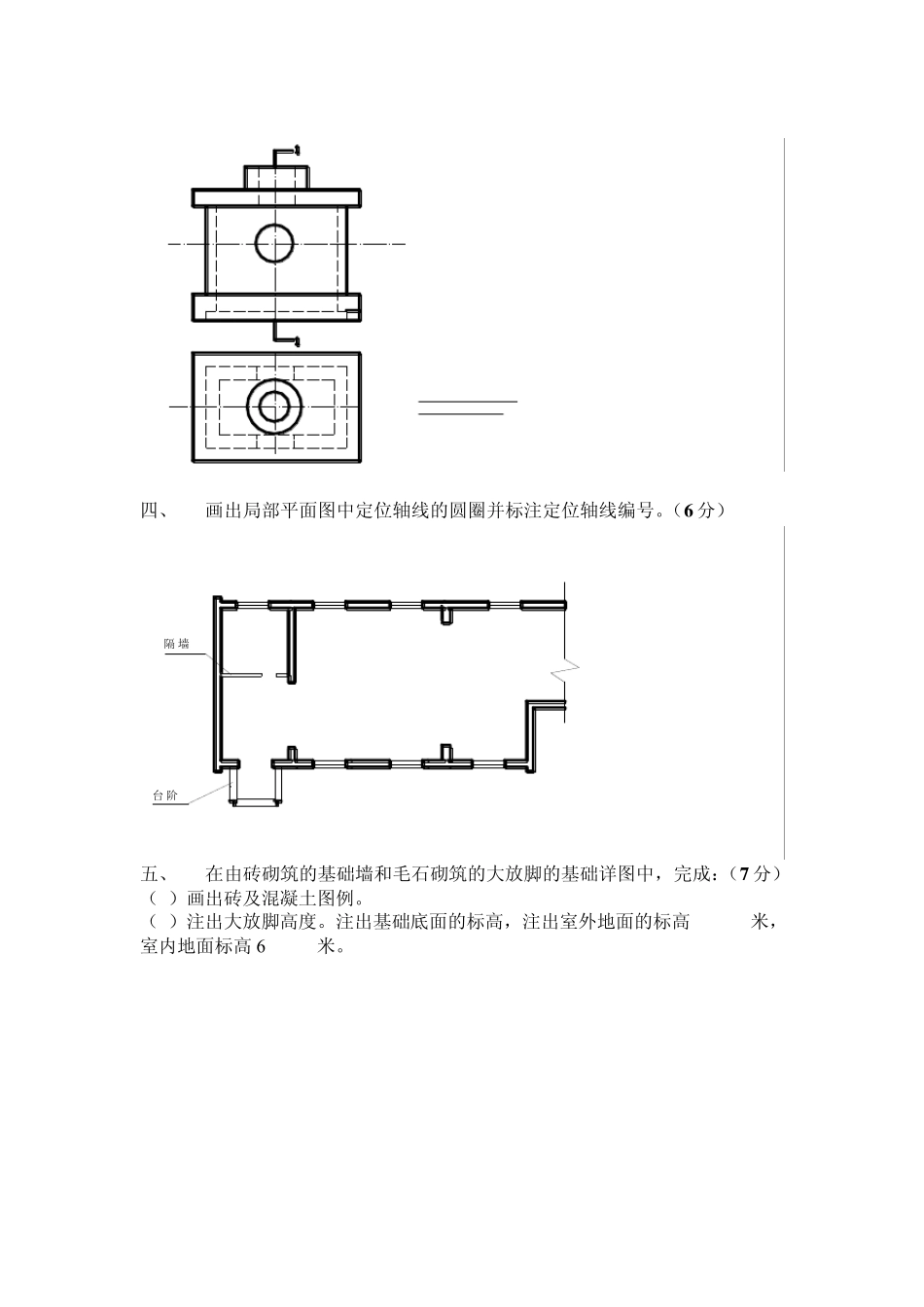

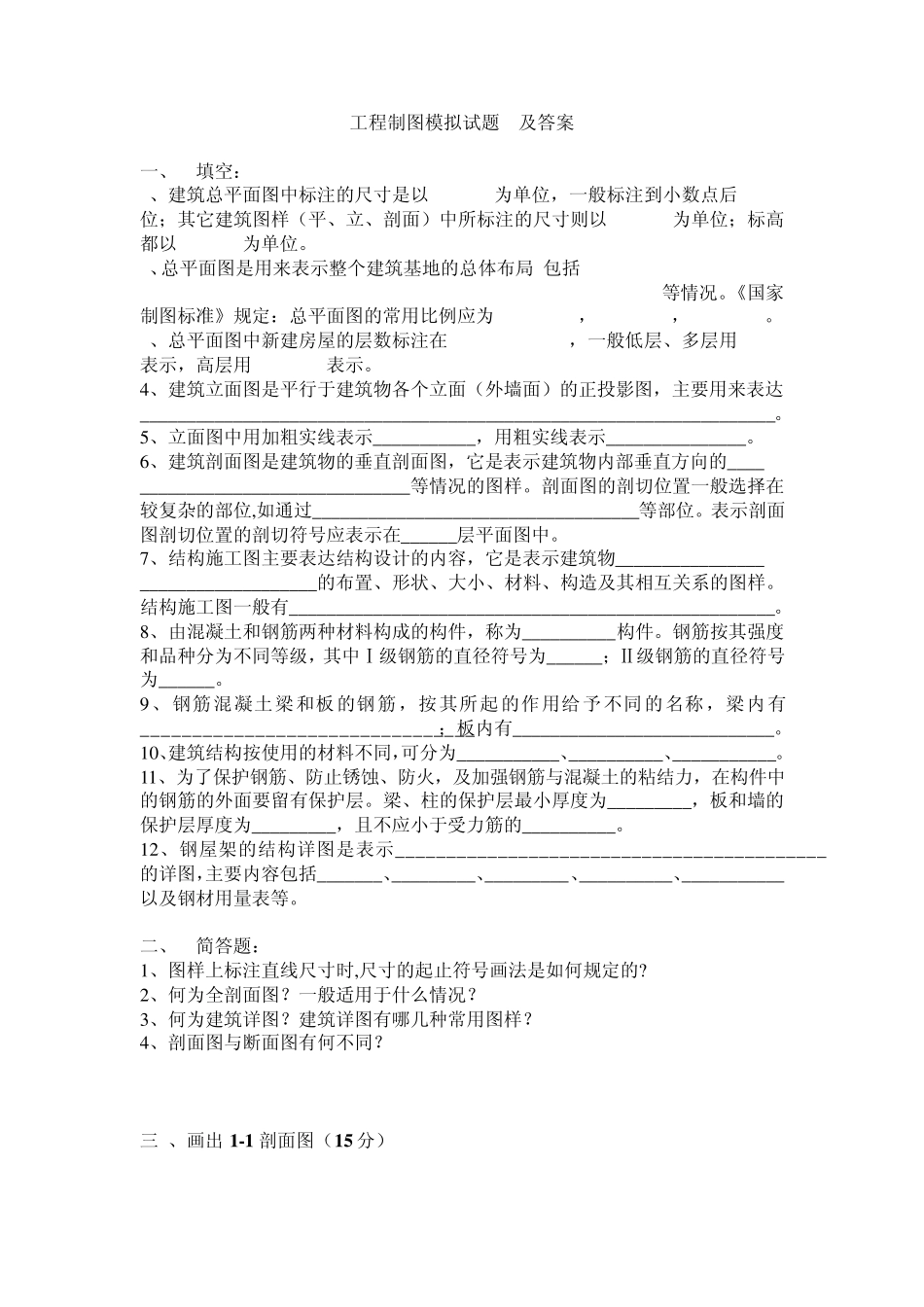

工程制图模拟试题 1及答案 一、 填空： 1、建筑总平面图中标注的尺寸是以_______为单位，一般标注到小数点后_____位；其它建筑图样（平、立、剖面）中所标注的尺寸则以_______为单位；标高都以_______为单位。 2、总平面图是用来表示整个建筑基地的总体布局,包括______________________ ________________________________________________________等情况。《国家制图标准》规定：总平面图的常用比例应为_________，________，________。 3、总平面图中新建房屋的层数标注在_____________，一般低层、多层用_____表示，高层用________表示。 4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达 ____________________________________________________________________。 5、立面图中用加粗实线表示___________，用粗实线表示_______________。 6、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物内部垂直方向的____ _____________________________等情况的图样。剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。表示剖面图剖切位置的剖切符号应表示在______层平面图中。 7、结构施工图主要表达结构设计的内容，它是表示建筑物________________ ___________________的布置、形状、大小、材料、构造及其相互关系的图样。结构施工图一般有____________________________________________________。 8、由混凝土和钢筋两种材料构成的构件，称为__________构件。钢筋按其强度和品种分为不同等级，其中Ⅰ级钢筋的直径符号为______；Ⅱ级钢筋的直径符号为______。 9、钢筋混凝土梁和板的钢筋，按其所起的作用给予不同的名称，梁内有________________________________；板内有____________________________。 10、建筑结构按使用的材料不同，可分为___________、__________、___________。 11、为了保护钢筋、防止锈蚀、防火，及加强钢筋与混凝土的粘结力，在构件中的钢筋的外面要留有保护层。梁、柱的保护层最小厚度为_________，板和墙的保护层厚度为_________，且不应小于受力筋的__________。 12、钢屋架的结构详图是表示__________________________________________的详图，主要内容包括_______、_________、_________、__________、___________以及钢材用量表等。 二、 简答题： 1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的? 2、何为全剖面图？...
