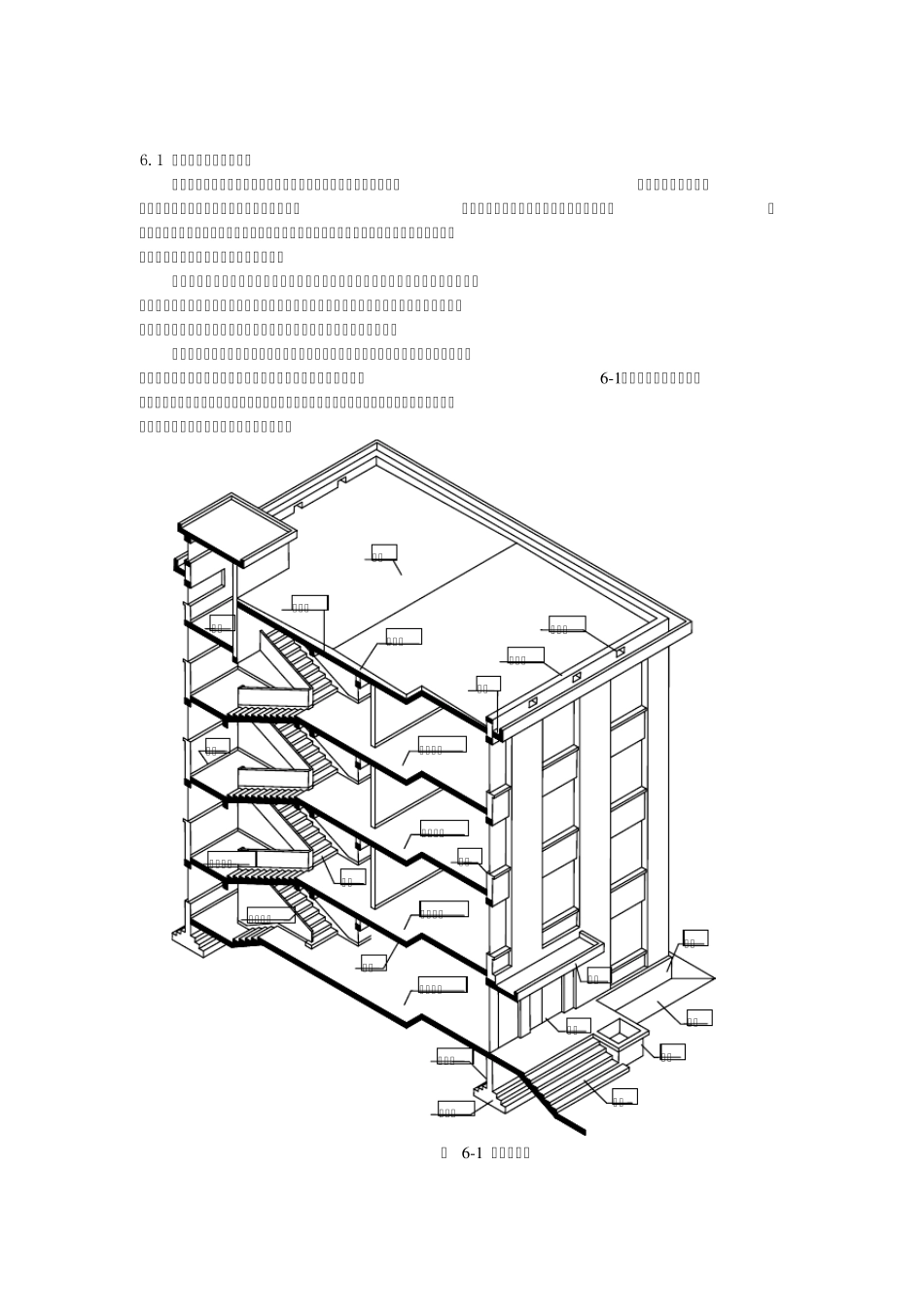

6.1 建筑工程图的基本知识 建筑物按其使用功能，通常分为工业建筑、农业建筑、民用建筑。其中民用建筑根据建筑物的使用功能又分为居住建筑和公共建筑。居住建筑是指供人们生活起居用的建筑物，如住宅、宿舍、公寓、旅馆等；公共建筑是指供人们进行各项社会活动的建筑物，如商场、学校、医院、办公楼、汽车站、影剧院等。 建筑物按建筑规模和数量可分为大量性建筑和大型性建筑。大量性建筑指建造数量较多、相似性大的建筑，如住宅、宿舍、商店、医院、学校等；大型性建筑指建造数嚣较少，但单幢建筑体量大的建筑，如大型体育馆、影剧院、航空站、火车站等。 各种不同的建筑物，尽管它们的使用要求、空间组合、外形处理、结构形式、构造方式及规模大小等方面有各自的特点，但其基本构造是相似的，见图6 -1 。它们是由基础、墙或柱、楼板、地面、楼梯、屋顶、门窗等部分，以及其配件和设施，如通风道、垃圾道、阳台、雨篷、雨水管、勒脚、散水、明沟等组成。 大门底层地面大放脚基础墙栏板扶手休息平台二层楼面楼板窗台三层楼面楼梯踢脚阁楼四层楼面构造层女儿墙檐沟排水口屋面板屋面雨篷台阶花台散水勒脚 图 6 -1 房屋的组成 房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。故要求有关施工人员必须熟悉施工图的全部内容。 6.1.1 建筑工程图的内容 房屋施工图按专业不同可分为建筑施工图(简称建施)、结构施工图(简称结施)、设备施工图（给水排水施工图、暖通施工图、电气施工图）(简称设施)和装饰施工图(简称装施)等。 建筑施工图主要表达房屋建筑群体的总体布局，房屋的外部造型、内部布置、固定设施、构造做法和所用材料等内容，包括首页（图纸目录、设计总说明、门窗标等材料表等）、总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图等。 其中, 图纸目录包括每张图纸的名称、内容、图号等; 设计总说明包括工程概况（建筑名称、建筑地点、建设单位、建筑占地面积、建筑等级、建筑层数）；设计依据（政府有关批文、建筑面积、造价以及有关地质、水文、气象资料）；设计标准（建筑标准结构、抗震设防烈度、防火等级、采暖通风要求、照明标准）；施工要求（验收规范要求、施工技术及材料的要求，采用新技术、新材料或有特殊要求的做法说明，图纸中不详之处的补充说明。） 结构施工图主要表达房屋承重构件的布置、类型、规格及其所用材料，配筋形式和施工 要求...
