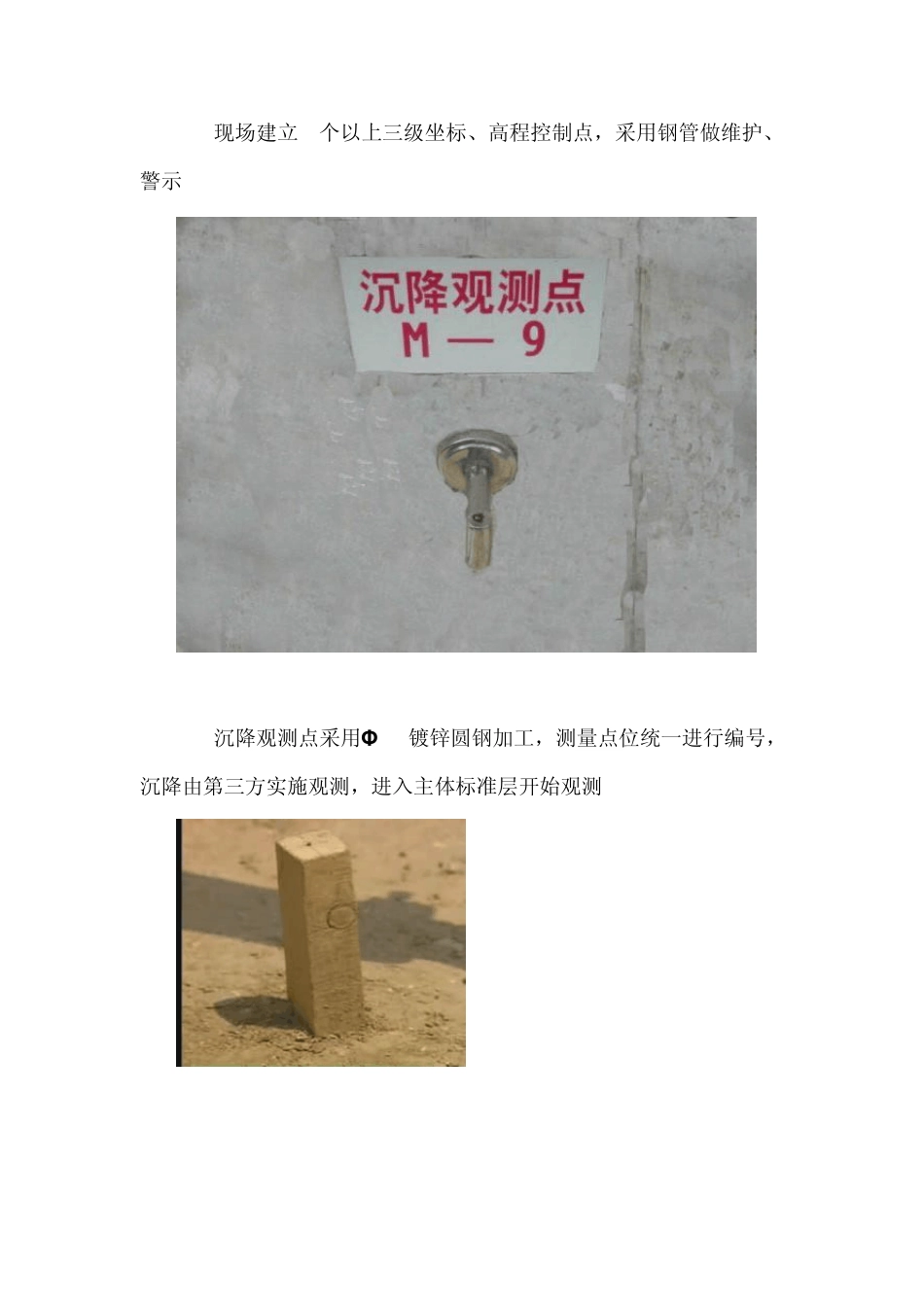

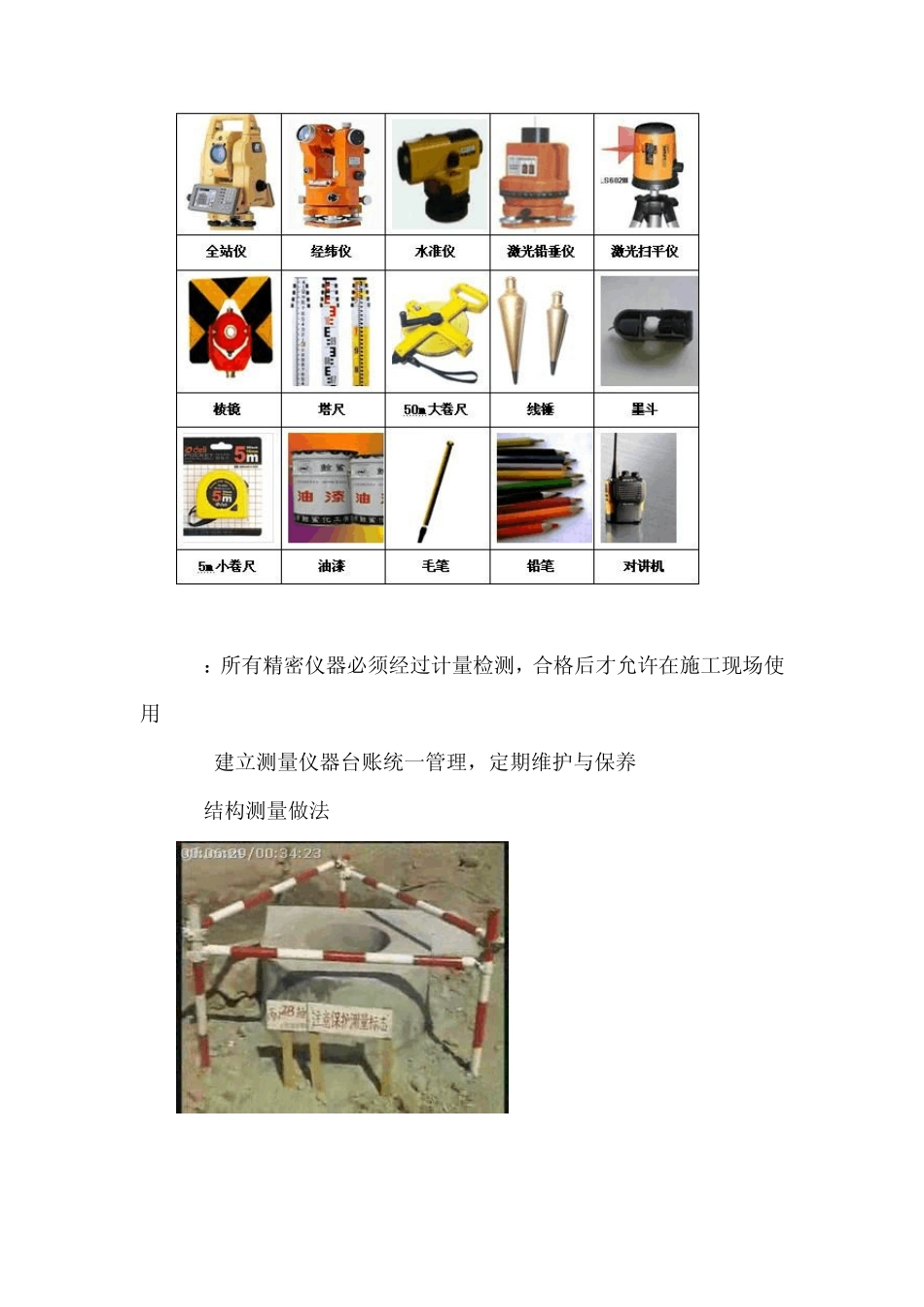

建筑工程测量放线施工 放线标准做法 1测量工作原则 审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。 实施测量原则：以大定小、以长定短、以精定粗、先整体后局部。 测量主要操作人员必须持证上岗。 施工前测量方案审批通过（方案中要有：建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等）。 2测量工具 A1：所有精密仪器必须经过计量检测，合格后才允许在施工现场使用 A2:建立测量仪器台账统一管理，定期维护与保养 4 结构测量做法 A3:现场建立3个以上三级坐标、高程控制点，采用钢管做维护、警示 A4:沉降观测点采用Φ 20镀锌圆钢加工，测量点位统一进行编号，沉降由第三方实施观测，进入主体标准层开始观测 A5:临时测量控制点采用木桩制作，桩截面不小于50*50mm，木桩顶部平整；木桩周边浇筑混凝土避免扰动 A6：场地内设置施工测量控制基准点，采用混凝土浇筑，必须牢固、坚实 A7: 建立方格网控制图，占地面积≤1万 m2方格网间距 10m；占地面积≥1万 m2方格网间距 20m，地形复杂的可适当调整 A8: 进场前，根据国土局提供的基准点进行建筑物定位引测，并在场地附件建立施工期间坐标控制网、标高控制点 A9:施工单位在完成建筑定位、轴线引测后报监理公司复核 A10:基础施工轴线引测采用龙门桩 A11:主体结构施工在楼层内建立轴线控制网(内控法)，控制点不少于4个 A12:所有主控线、轴线交叉位置必须采用红油漆做好标识 A13:楼层内设置的传递点必须采用激光铅垂仪进行传递 ，严禁采用线锤投射控制线
