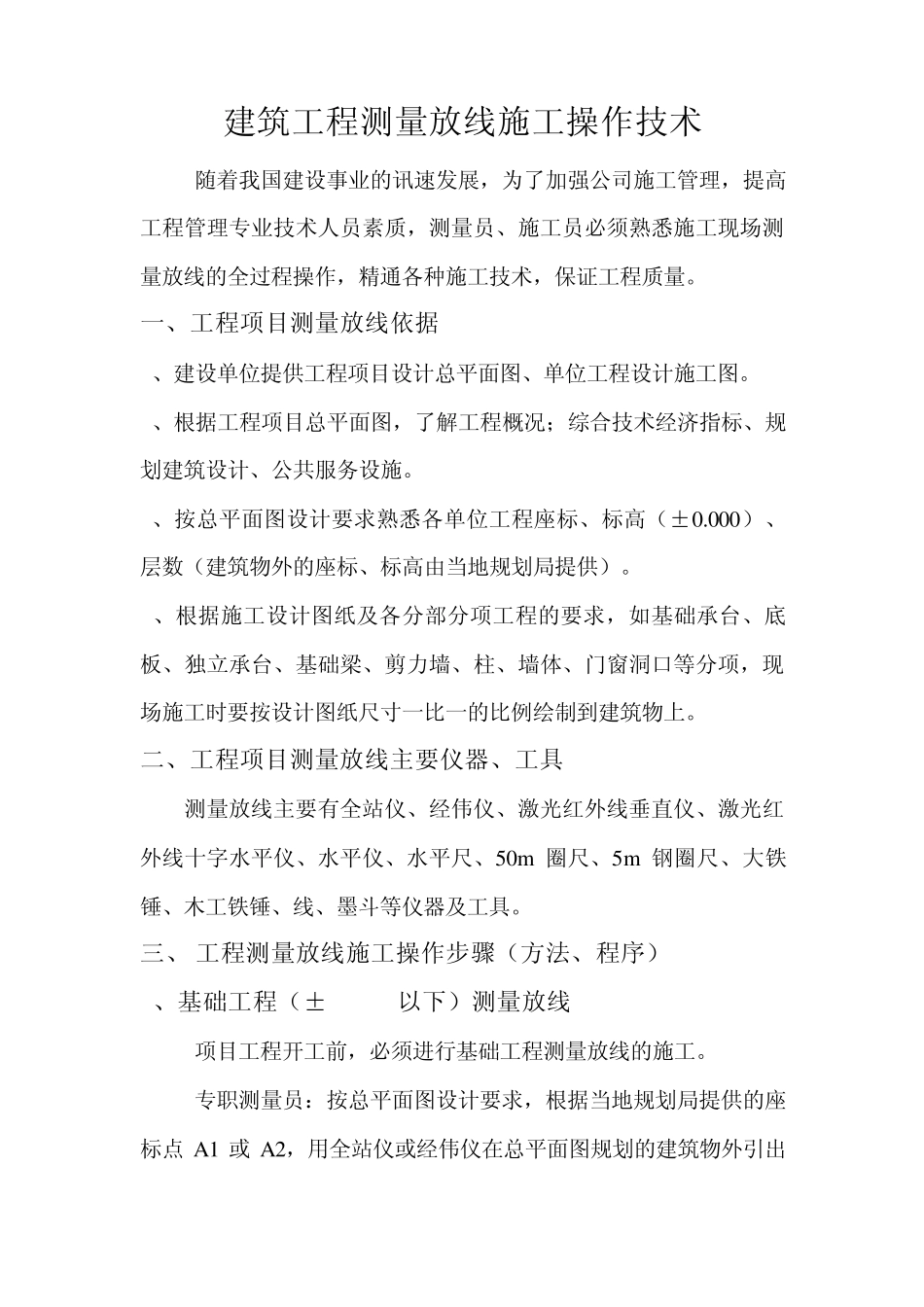

建筑工程测量放线施工操作技术 随着我国建设事业的讯速发展，为了加强公司施工管理，提高工程管理专业技术人员素质，测量员、施工员必须熟悉施工现场测量放线的全过程操作，精通各种施工技术，保证工程质量。 一、工程项目测量放线依据 1、建设单位提供工程项目设计总平面图、单位工程设计施工图。 2、根据工程项目总平面图，了解工程概况；综合技术经济指标、规划建筑设计、公共服务设施。 3、按总平面图设计要求熟悉各单位工程座标、标高（±0.000）、层数（建筑物外的座标、标高由当地规划局提供）。 4、根据施工设计图纸及各分部分项工程的要求，如基础承台、底板、独立承台、基础梁、剪力墙、柱、墙体、门窗洞口等分项，现场施工时要按设计图纸尺寸一比一的比例绘制到建筑物上。 二、工程项目测量放线主要仪器、工具 测量放线主要有全站仪、经伟仪、激光红外线垂直仪、激光红外线十字水平仪、水平仪、水平尺、50m 圈尺、5m 钢圈尺、大铁锤、木工铁锤、线、墨斗等仪器及工具。 三、 工程测量放线施工操作步骤（方法、程序） 1、基础工程（±0.000以下）测量放线 项目工程开工前，必须进行基础工程测量放线的施工。 专职测量员：按总平面图设计要求，根据当地规划局提供的座标点 A1 或 A2，用全站仪或经伟仪在总平面图规划的建筑物外引出2～4个临时座标点A、B、C、D（不挡住视线、并作重点保护），放出单位工程Y、X轴线的四角座标（即纵向①…②轴线、横向A…B轴线）。 根据单位工程的Y、X轴并向外 3～5m左右再定出临时座标点（控制桩），该座标点（控制桩）给现场施工员测量放线用（并作重点保护），同时专职测量员根据工程实际施工进度对座标点（控制桩）进行复核检查。 2、基础工程龙门桩（控制桩）测量放线 由专职测量员根据单位工程施工图定出四角座标及临时座标点（控制桩）后，现场施工员按座标点放出单位工程的各主轴线（控制线），检查总长、宽度与图纸尺寸相符复核无误后再进行基础底板、承台或其它类型基础的放线，延后再进行基础土方工程施工。 3、基础垫层测量放线 基础土方工程施工完成后，浇筑基础底板、承台或其它类型的基础垫层砼，进行下道工序基础底板、承台或其它类型基础的测量放线；专职测量员、施工员必须重新复核原座标点（控制桩）检查无误后再进行底板、承台或其它类型基础的放线，按施工图纸设计在基础垫层砼面上用墨线弹出X、Y轴线及各主轴线，基础底板、承台或其它类型基础长、宽尺寸，再...
