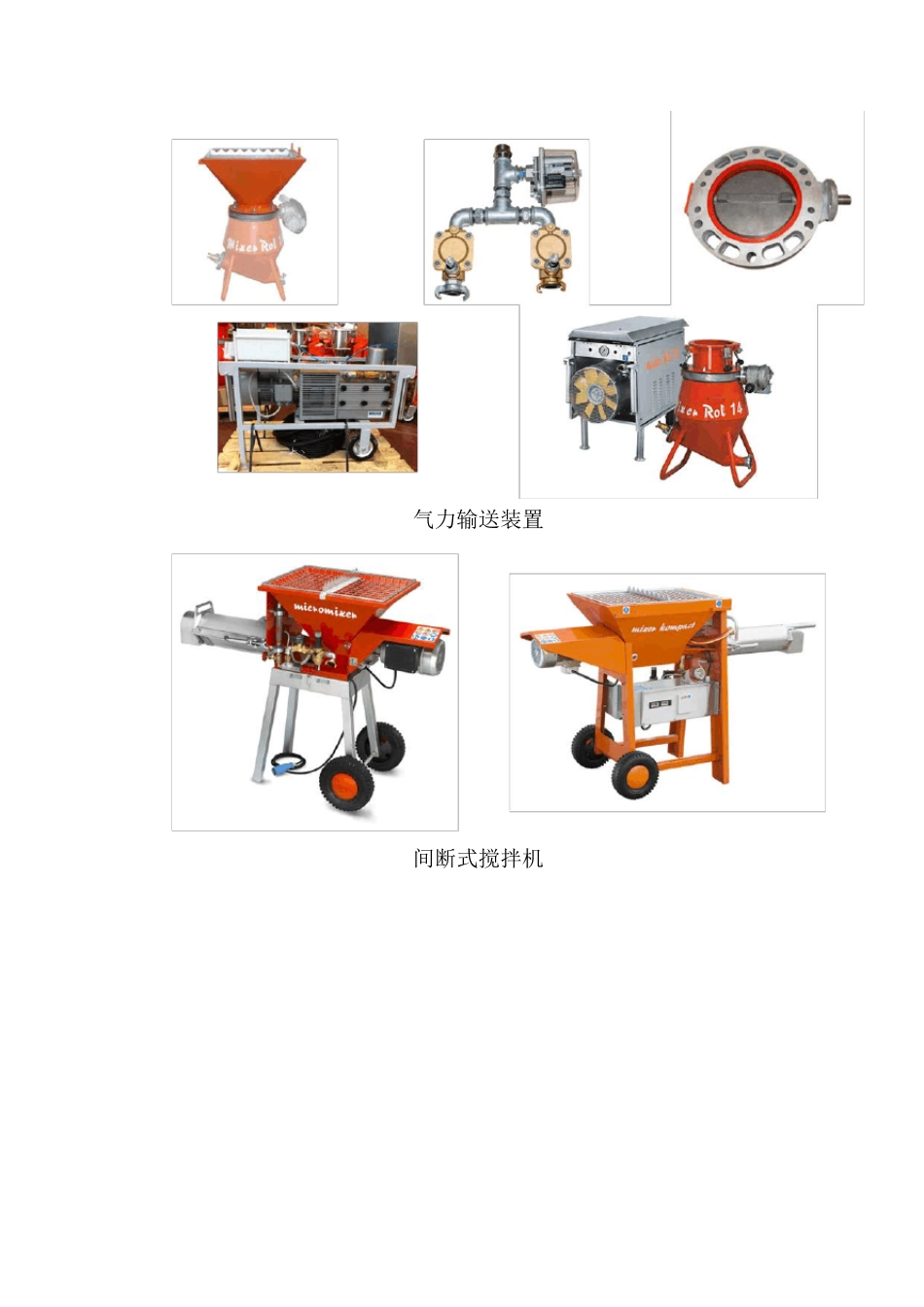

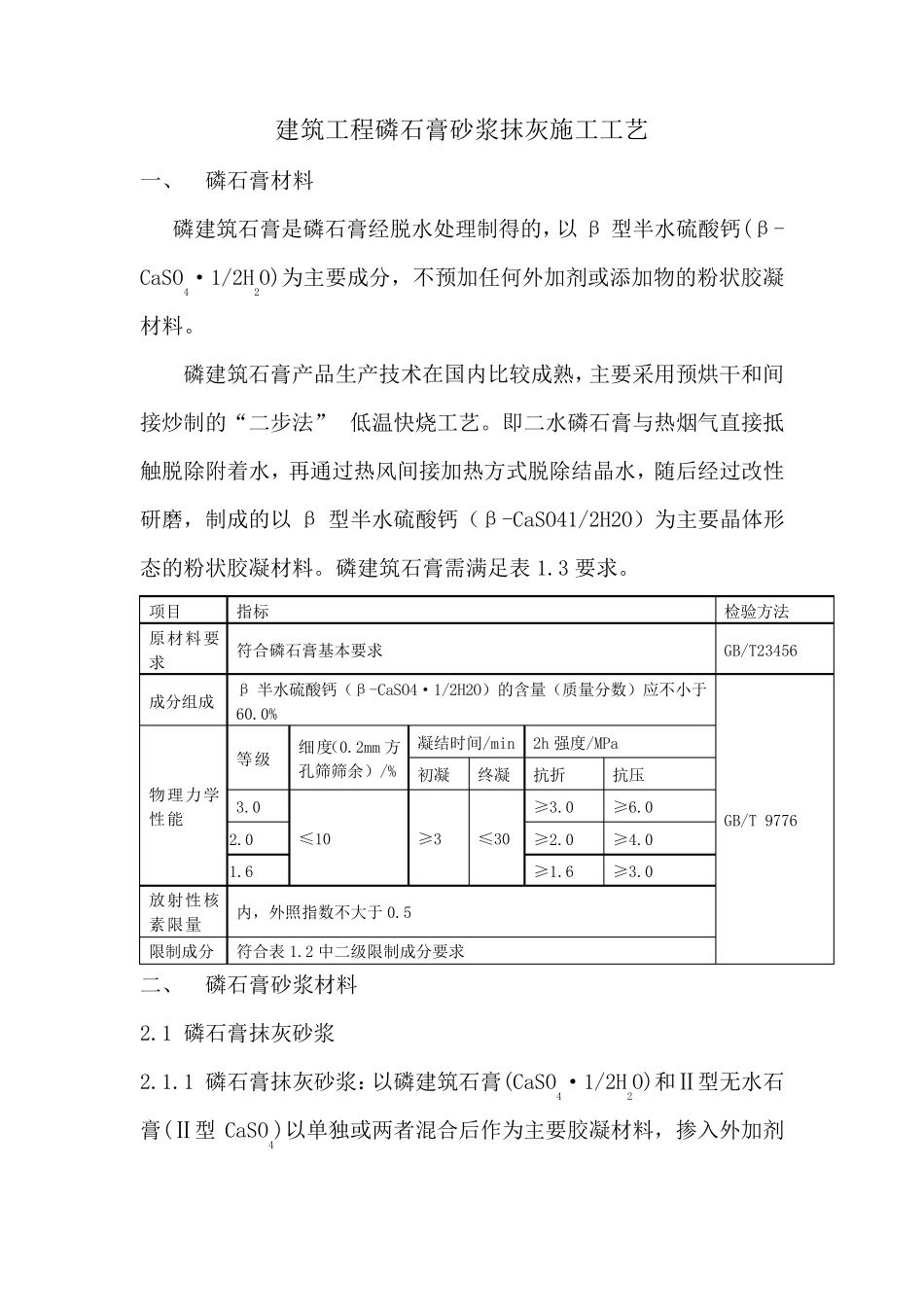

建筑工程磷石膏砂浆抹灰施工工艺 一、 磷石膏材料 磷建筑石膏是磷石膏经脱水处理制得的，以β型半水硫酸钙(β- CaSO4·1/2H2O)为主要成分，不预加任何外加剂或添加物的粉状胶凝材料。 磷建筑石膏产品生产技术在国内比较成熟，主要采用预烘干和间接炒制的“二步法” 低温快烧工艺。即二水磷石膏与热烟气直接抵触脱除附着水，再通过热风间接加热方式脱除结晶水，随后经过改性研磨，制成的以β型半水硫酸钙（β-CaSO41/2H2O）为主要晶体形态的粉状胶凝材料。磷建筑石膏需满足表 1.3 要求。 项目 指标 检验方法 原材料要求 符合磷石膏基本要求 GB/T23456 成分组成 β半水硫酸钙（β-CaSO4·1/2H2O）的含量（质量分数）应不小于60.0% GB/T 9776 物理力学性能 等级 细度（0.2mm 方孔筛筛余）/% 凝结时间/min 2h 强度/MPa 初凝 终凝 抗折 抗压 3.0 ≤10 ≥3 ≤30 ≥3.0 ≥6.0 2.0 ≥2.0 ≥4.0 1.6 ≥1.6 ≥3.0 放射性核素限 量 内，外照 指数不大 于0.5 限 制成分 符合表 1.2 中 二级限 制成分要求 二、 磷石膏砂浆材料 2.1 磷石膏抹灰砂浆 2.1.1 磷石膏抹灰砂浆： 以磷建筑石膏(CaSO4·1/2H2O)和Ⅱ 型无 水石膏(Ⅱ 型CaSO4)以单 独 或两 者 混 合后作 为主要胶凝材料，掺 入 外加剂制成的抹灰材料。 2.1.2 磷石膏抹灰砂浆分类： （1）面层磷石膏抹灰砂浆：用于底层磷石膏抹灰砂浆或其它基底上的薄层找平或饰面的磷石膏抹灰材料。 （2）底层磷石膏抹灰砂浆：用于基底找平的磷石膏抹灰材料，通常含有集料。 （3）轻质底层磷石膏抹灰砂浆：含有轻集料的底层磷石膏抹灰砂浆。 （4）保温层磷石膏抹灰砂浆：具有保温功能的磷石膏抹灰材料。 2.1.3 磷石膏抹灰砂浆技术要求应符合表 1.1 中规定 磷石膏抹灰砂浆技术要求 项目 指标 检验方法 面层磷石膏抹灰砂浆 底层磷石膏抹灰砂浆 轻质底层磷石膏抹灰砂浆 保温层磷石膏抹灰砂浆 细度/% 1.0mm方孔筛筛余 ≤ 0 / / / GB/T28627 0.2mm 方孔筛筛余 ≤ 40 / / / 凝结时间 初凝时间不小于1h，终凝时间不大于8h 保水率/% ≥ 90 75 60 / 强度/MPa 抗折强度 ≥ 3.0 2.0 1.0 / 抗压强度 ≥ 6.0 4.0 2.5 0.6 拉伸粘结强度 ≥ 0.5 0.4 0.3 / 体积密度/(kg/m3) ≤ / / 1000 500 导热系数/W/(m·K) ≤ 0.2 0.2 0.2 0.1 三、 磷石膏砂浆抹灰施工机械及工具 气力输送装置 ...
