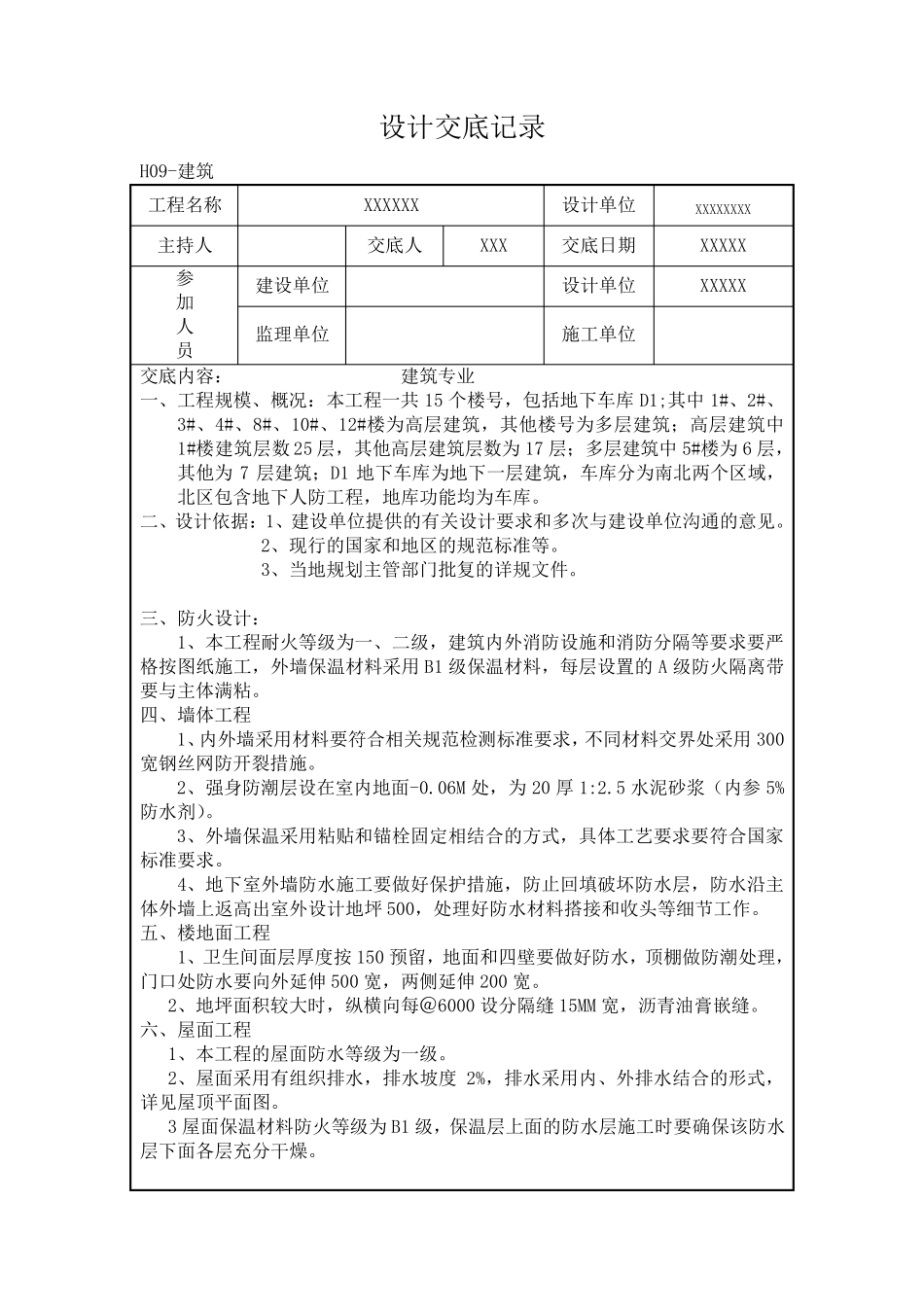

设计交底记录 H09-建筑 工程名称 XXXXXX 设计单位 XXXXXXXX 主持人 交底人 XXX 交底日期 XXXXX 参 加 人 员 建设单位 设计单位 XXXXX 监理单位 施工单位 交底内容： 建筑专业 一、工程规模、概况：本工程一共 15 个楼号，包括地下车库 D1;其中 1#、2#、3#、4#、8#、10#、12#楼为高层建筑，其他楼号为多层建筑；高层建筑中1#楼建筑层数 25 层，其他高层建筑层数为 17 层；多层建筑中 5#楼为 6 层，其他为 7 层建筑；D1 地下车库为地下一层建筑，车库分为南北两个区域，北区包含地下人防工程，地库功能均为车库。 二、设计依据：1、建设单位提供的有关设计要求和多次与建设单位沟通的意见。 2、现行的国家和地区的规范标准等。 3、当地规划主管部门批复的详规文件。 三、防火设计： 1、本工程耐火等级为一、二级，建筑内外消防设施和消防分隔等要求要严格按图纸施工，外墙保温材料采用 B1 级保温材料，每层设置的 A 级防火隔离带要与主体满粘。 四、墙体工程 1、内外墙采用材料要符合相关规范检测标准要求，不同材料交界处采用 300宽钢丝网防开裂措施。 2、强身防潮层设在室内地面-0.06M 处，为 20 厚1:2.5 水泥砂浆（内参5%防水剂）。 3、外墙保温采用粘贴 和锚 栓 固 定 相结 合的方 式 ，具 体工艺 要求要符合国家标准要求。 4、地下室外墙防水施工要做 好 保护 措施，防止 回 填 破 坏 防水层，防水沿 主体外墙上 返 高出 室外设计地坪 500，处理好 防水材料搭 接 和收 头 等细 节 工作 。 五 、楼地面工程 1、卫 生 间 面层厚度 按 150 预 留 ，地面和四壁 要做 好 防水，顶 棚 做 防潮处理，门口 处防水要向 外延 伸 500 宽，两侧 延 伸 200 宽。 2、地坪 面积 较 大 时 ，纵 横 向 每＠ 6000 设分隔缝 15MM 宽，沥 青 油 膏 嵌 缝 。 六 、屋 面工程 1、本工程的屋 面防水等级为一级。 2、屋 面采用有组 织 排 水，排 水坡 度2%，排 水采用内、外排 水结 合的形 式 ，详见屋 顶 平 面图。 3 屋 面保温材料防火等级为 B1 级，保温层上 面的防水层施工时 要确 保该 防水层下面各 层充 分干 燥 。 七、其他 1、所有设备管道预留孔洞在管道安装完毕后在每层用 C20 细石混凝土灌严楼板处管道周围缝隙用岩棉不燃材料严密填实。 2、建筑物内的隔墙除特殊注明外均应砌至...
