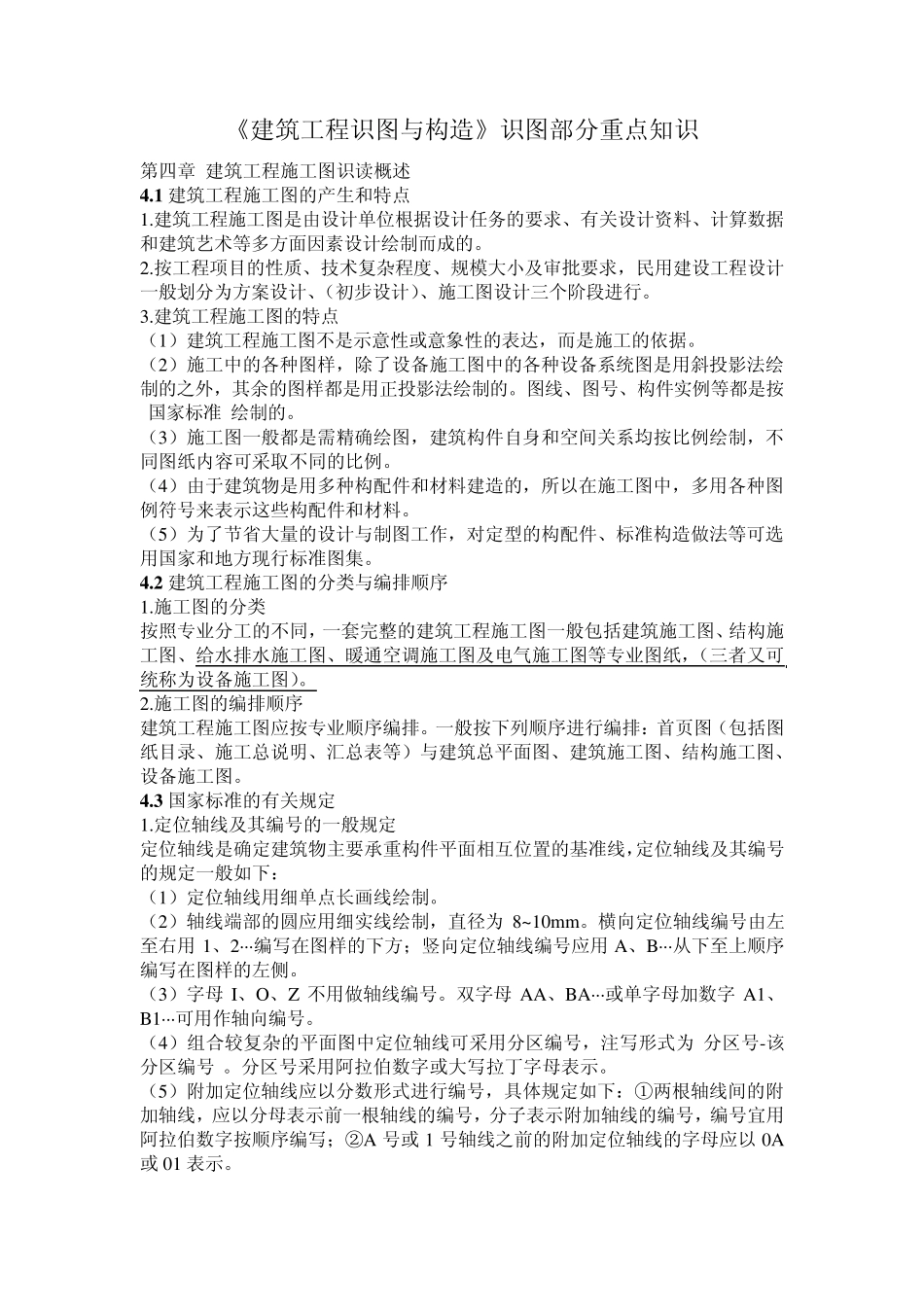

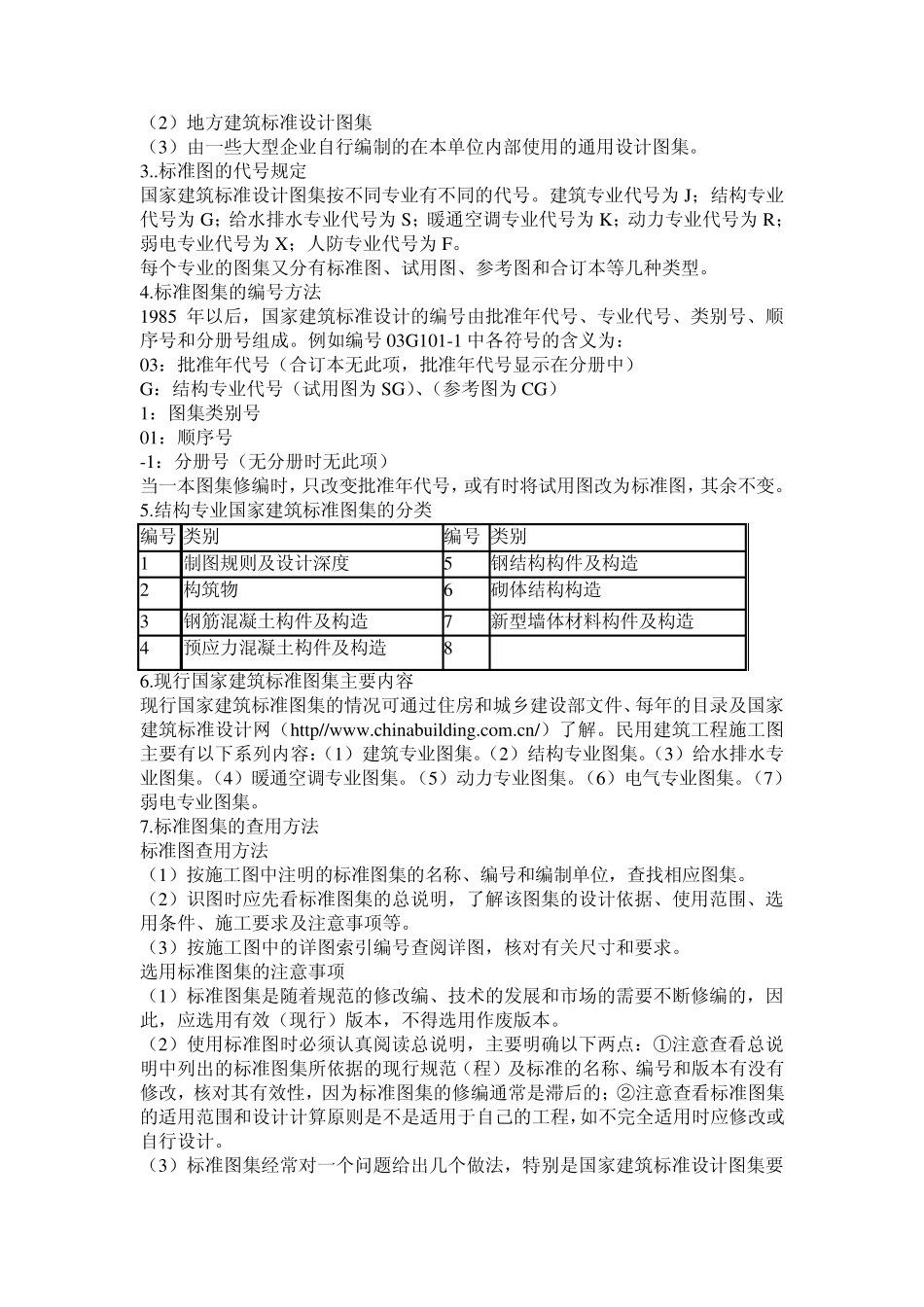

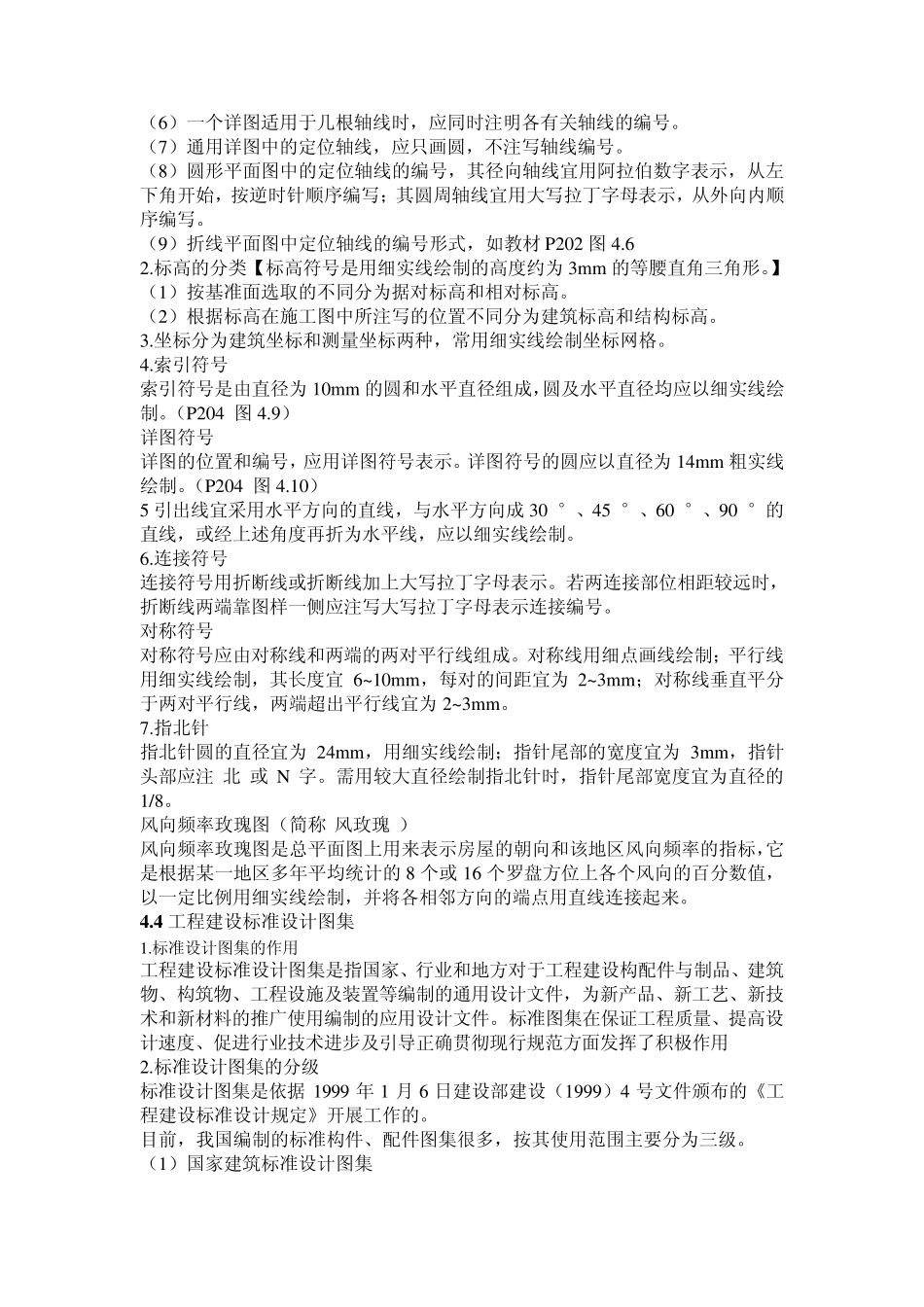

《建筑工程识图与构造》识图部分重点知识 第四章 建筑工程施工图识读概述 4 .1 建筑工程施工图的产生和特点 1.建筑工程施工图是由设计单位根据设计任务的要求、有关设计资料、计算数据和建筑艺术等多方面因素设计绘制而成的。 2.按工程项目的性质、技术复杂程度、规模大小及审批要求，民用建设工程设计一般划分为方案设计、（初步设计）、施工图设计三个阶段进行。 3.建筑工程施工图的特点 （1）建筑工程施工图不是示意性或意象性的表达，而是施工的依据。 （2）施工中的各种图样，除了设备施工图中的各种设备系统图是用斜投影法绘制的之外，其余的图样都是用正投影法绘制的。图线、图号、构件实例等都是按―国家标准‖绘制的。 （3）施工图一般都是需精确绘图，建筑构件自身和空间关系均按比例绘制，不同图纸内容可采取不同的比例。 （4）由于建筑物是用多种构配件和材料建造的，所以在施工图中，多用各种图例符号来表示这些构配件和材料。 （5）为了节省大量的设计与制图工作，对定型的构配件、标准构造做法等可选用国家和地方现行标准图集。 4 .2 建筑工程施工图的分类与编排顺序 1.施工图的分类 按照专业分工的不同，一套完整的建筑工程施工图一般包括建筑施工图、结构施工图、给水排水施工图、暖通空调施工图及电气施工图等专业图纸，（三者又可统称为设备施工图）。 2.施工图的编排顺序 建筑工程施工图应按专业顺序编排。一般按下列顺序进行编排：首页图（包括图纸目录、施工总说明、汇总表等）与建筑总平面图、建筑施工图、结构施工图、设备施工图。 4 .3 国家标准的有关规定 1.定位轴线及其编号的一般规定 定位轴线是确定建筑物主要承重构件平面相互位置的基准线，定位轴线及其编号的规定一般如下： （1）定位轴线用细单点长画线绘制。 （2）轴线端部的圆应用细实线绘制，直径为 8~10mm。横向定位轴线编号由左至右用 1、2···编写在图样的下方；竖向定位轴线编号应用 A、B···从下至上顺序编写在图样的左侧。 （3）字母I、O、Z 不用做轴线编号。双字母AA、BA···或单字母加数字A1、B1···可用作轴向编号。 （4）组合较复杂的平面图中定位轴线可采用分区编号，注写形式为―分区号-该分区编号‖。分区号采用阿拉伯数字或大写拉丁字母表示。 （5）附加定位轴线应以分数形式进行编号，具体规定如下：①两根轴线间的附加轴线，应以分母表示前一根轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯...
