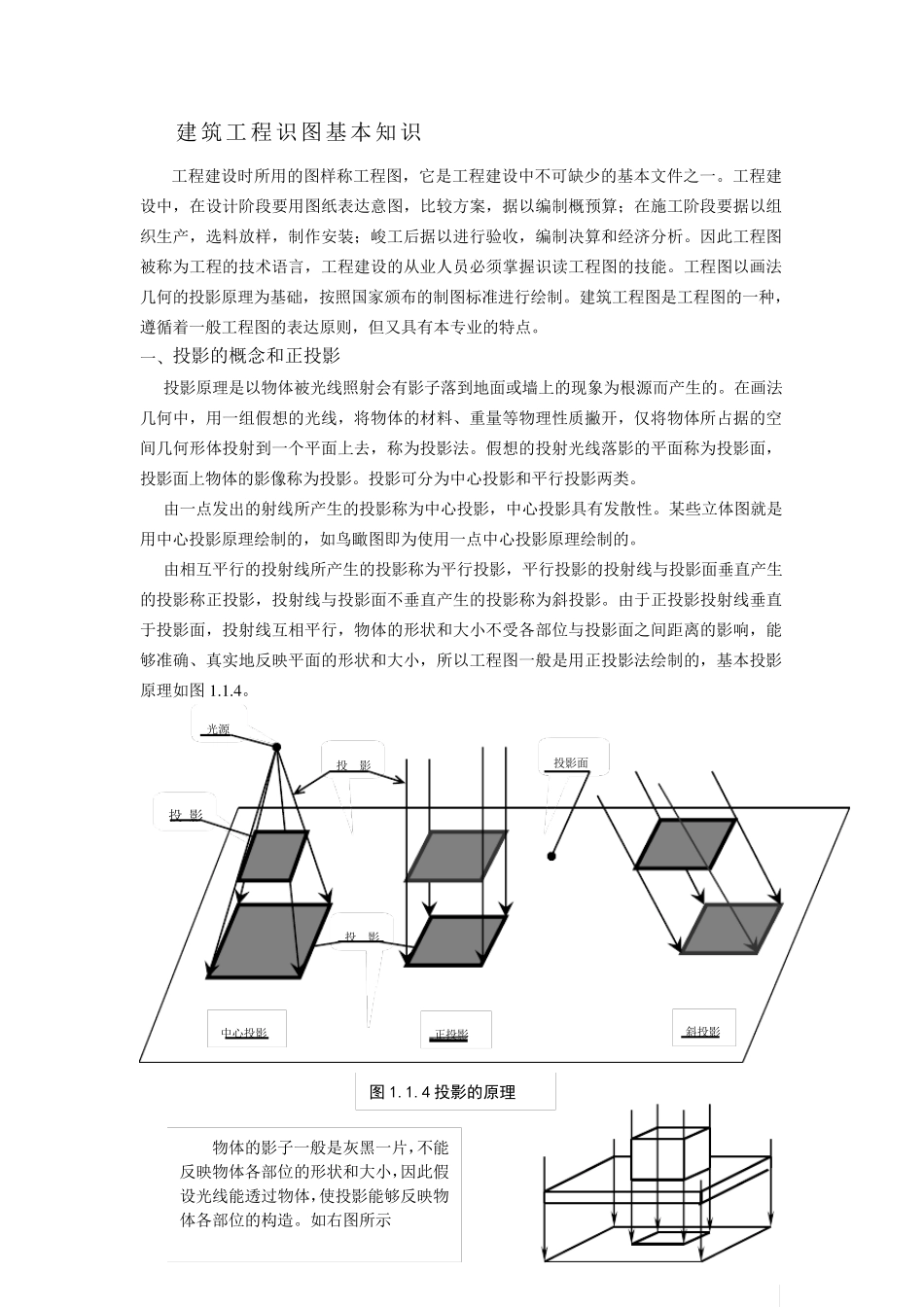

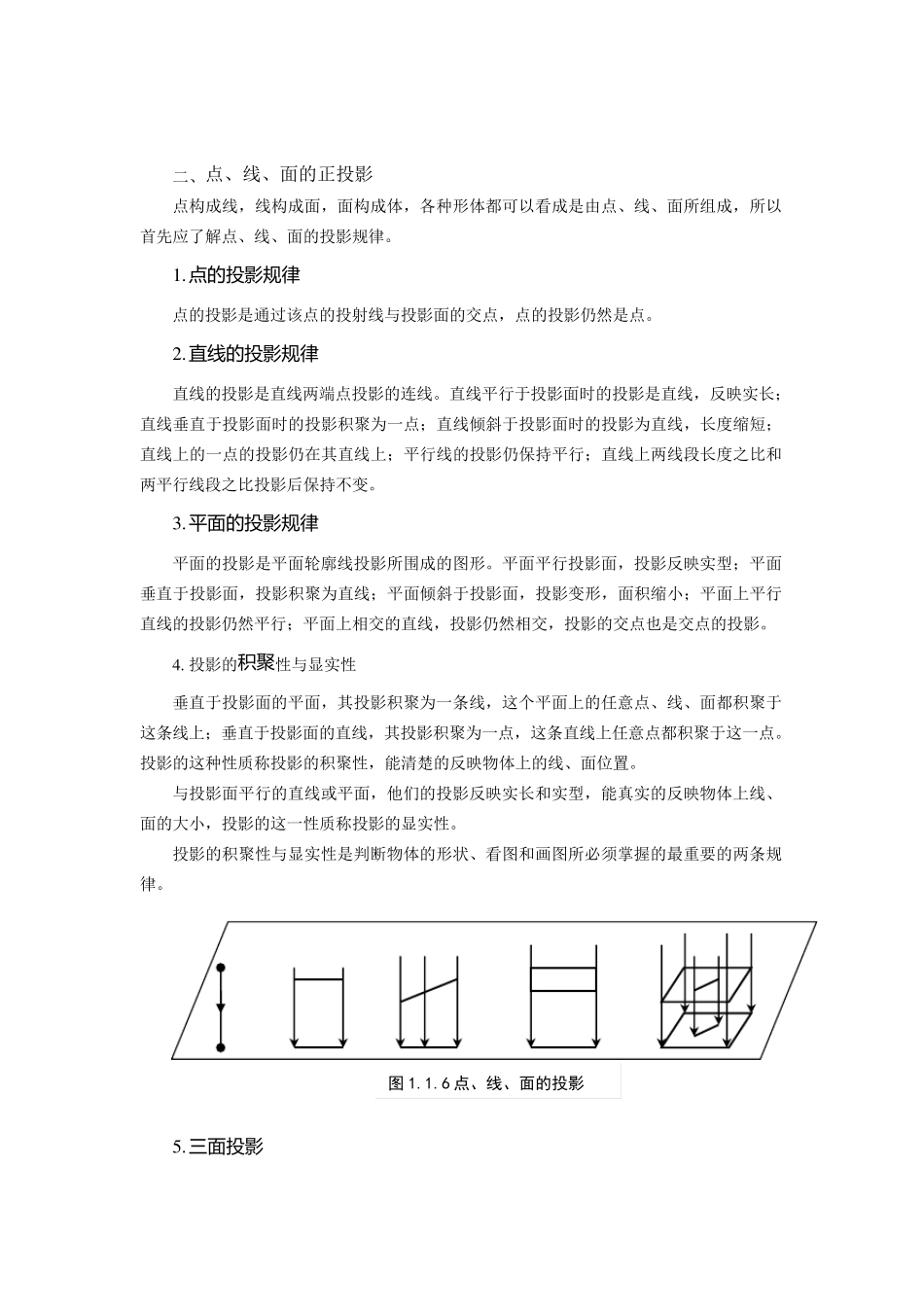

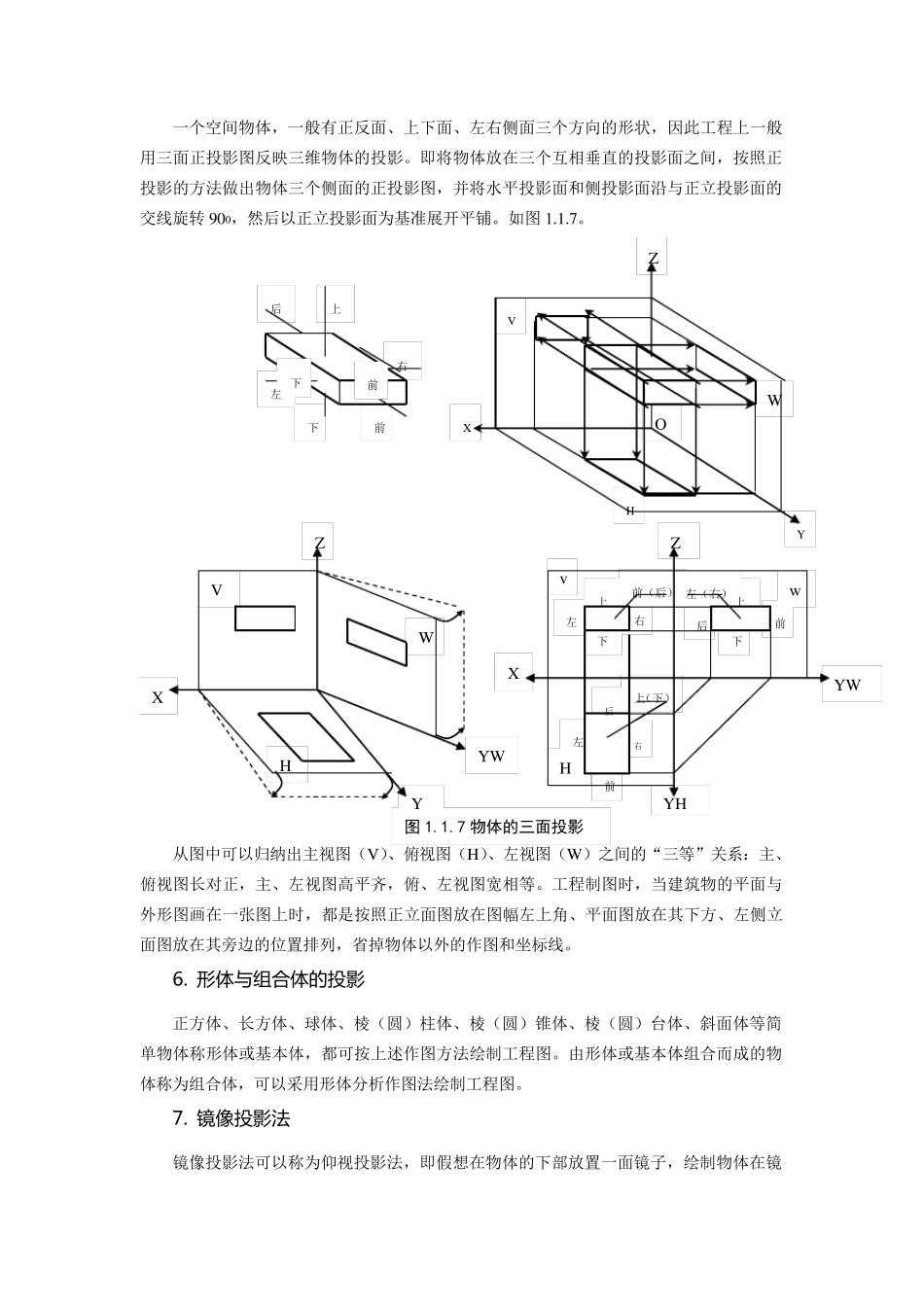

建筑工程识图基本知识 工程建设时所用的图样称工程图，它是工程建设中不可缺少的基本文件之一。工程建设中，在设计阶段要用图纸表达意图，比较方案，据以编制概预算；在施工阶段要据以组织生产，选料放样，制作安装；峻工后据以进行验收，编制决算和经济分析。因此工程图被称为工程的技术语言，工程建设的从业人员必须掌握识读工程图的技能。工程图以画法几何的投影原理为基础，按照国家颁布的制图标准进行绘制。建筑工程图是工程图的一种，遵循着一般工程图的表达原则，但又具有本专业的特点。 一、投影的概念和正投影 投影原理是以物体被光线照射会有影子落到地面或墙上的现象为根源而产生的。在画法几何中，用一组假想的光线，将物体的材料、重量等物理性质撇开，仅将物体所占据的空间几何形体投射到一个平面上去，称为投影法。假想的投射光线落影的平面称为投影面，投影面上物体的影像称为投影。投影可分为中心投影和平行投影两类。 由一点发出的射线所产生的投影称为中心投影，中心投影具有发散性。某些立体图就是用中心投影原理绘制的，如鸟瞰图即为使用一点中心投影原理绘制的。 由相互平行的投射线所产生的投影称为平行投影，平行投影的投射线与投影面垂直产生的投影称正投影，投射线与投影面不垂直产生的投影称为斜投影。由于正投影投射线垂直于投影面，投射线互相平行，物体的形状和大小不受各部位与投影面之间距离的影响，能够准确、真实地反映平面的形状和大小，所以工程图一般是用正投影法绘制的，基本投影原理如图1 .1 .4 。 投影投影投影投影面 中心投影 正投影 斜投影 光源 图1.1.4 投影的原理 物体的影子一般是灰黑一片，不能反映物体各部位的形状和大小，因此假设光线能透过物体，使投影能够反映物体各部位的构造。如右图所示 二、点、线、面的正投影 点构成线，线构成面，面构成体，各种形体都可以看成是由点、线、面所组成，所以首先应了解点、线、面的投影规律。 1 . 点 的 投 影 规 律 点的投影是通过该点的投射线与投影面的交点，点的投影仍然是点。 2 . 直 线 的 投 影 规 律 直线的投影是直线两端点投影的连线。直线平行于投影面时的投影是直线，反映实长；直线垂直于投影面时的投影积聚为一点；直线倾斜于投影面时的投影为直线，长度缩短；直线上的一点的投影仍在其直线上；平行线的投影仍保持平行；直线上两线段长度之比和两平行线段之比投影后保持不变。 3 . 平 面 的 投...
